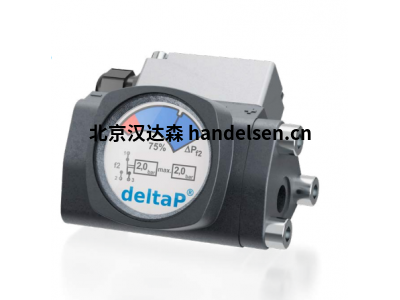

DP 5.02
差壓指示器deltaP -標準版本
描述
壓差指示器用于監控可變壓差。例如，它們可以與燃料、潤滑油、
液壓油、乳液和水一起使用。
工作原理
密封活塞隨著壓力差的增加而移動，對抗校準測量元件的影響。
對應于相應壓差的活塞位置以模擬壓差的旋轉角度永久地磁性傳
遞到指示器盤。這類似地表示從藍色=壓差 0 巴到紅色=壓差最大
值的壓差增加。
此外，在指示范圍內，最多可在兩個開關點產生電信號。沒有觸
點、NC 觸點和轉換觸點可用于此目的。
材料 ( 標準設計 )
外殼 :GK-AlSi 10(毫克 )硬涂層活塞 :Ms 58(暴露
于介質中 )
測量元件 :1.4310 (CrNi鋼 )(暴露于介質中 )螺
釘 :不銹鋼 (VA)
密封件 :(卷膜 ):丁腈橡膠
電纜壓蓋 :PA(聚酰胺 )；密封件 :CR(氯丁橡膠 )
技術數據
燙發。操作過壓: 100 巴
燙發。工作溫度 中等:最大。120°C 環境/外殼溫
度: 斧頭。120 攝氏度(dep。在附件上)電
纜密封套: 最大值 100 攝氏度
基本量程標準: 從 0 開始到 δpmax = 0.3–0.5–0.6–0.7–08。– 1.0
1.2 至 1.3 至 1.5 至 1.6 至 2.0 至 2.5 至 3.0 至 3.5 至 4.2 巴
測量范圍擴展(高壓附件): 整個測量范圍的壓力傳輸；可能的因素:x 2.0 / x 3.0 / x 4.0
光學信號:V 形 110(0.1…1.0 xδp 紅色(污染)最大值)通過旋轉指示器盤藍色(干凈)/
安裝位置: 任何的
電氣信號: 可配備 0 / 1 / 2 觸點
f1 類:無觸點(0.75 xδp 的標準開關點)
f2 型:轉換觸點(1.0xδp 處的標準開關點)f3 型:NC 觸點(1.0xδp 處的標準開關點)
根據要求提供其他開關點
開關精度: 0.05 巴(pmax < = 2.0 巴)；0.08 巴(pmax > 2.0 巴)
開關容量:觸點類型 f1: 120W / 250 V / 3.0 A / 120 VA 觸點類型 f2: 30W / 250 V / 1.0 A /60 VA 觸點類型 f3: 30W / 250 V / 1.0 A /60 VA
