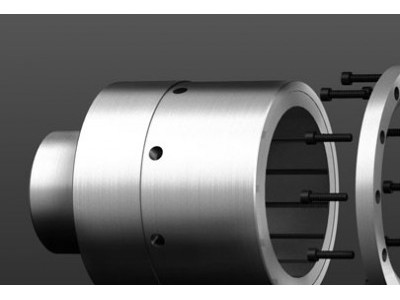

KTR磁性聯軸器 MINEX-SA 34/10

產品功能

• 沒有渦流損失
• 安全殼護罩不會在聯軸器中產生熱量
• 骨折易受損，重量輕，易于操作
• 對溫度和耐壓性要求低的最佳解決方案（最高16 bar和+ 130°C）
• 扭矩范圍從10到390 Nm
• 不需要內部冷卻措施
• 選擇扭矩可降低10％至15％
• 特別適用于干運行驅動器

聯軸器由外轉子和內轉子組成。外轉子在內側具有高質量的永磁體，內部轉子具有內部轉子。外轉子通常固定在驅動側，磁鐵粘在鍵槽中。從動側內轉子的磁鐵經過圓柱形研磨，以確保最小的氣隙，并通過不受流體影響的磁性外殼封裝。在非工作狀態下，轉子的北極和南極彼此相對，磁場是完全對稱的。只有當轉子扭轉時，磁力線才會移動，因此扭矩通過氣隙傳遞。然后在恒定的扭轉角下進行同步操作。如果超過最大耦合扭矩和最大扭轉角，則中斷動力傳遞。因此MINEX^®-S提供傳動系的過載保護功能。在消除過載原因（例如軸承損壞，內部轉子堵塞）后，兩個轉子可以再次同步并恢復運行。

密封功能

所述MINEX的主要成分^® -S是固定于從動雙面動力單元和彼此分開的內部和外部轉子的密封外殼。它確保低振動扭矩傳輸在沒有機械連接的情況下工作，并確保產品和大氣完全防漏。通過扁平密封或O形環實現密封，因此不需要動態地加載密封元件。

由不銹鋼或哈氏合金制成的密封罩提供高耐壓和耐溫性，適用范圍廣泛。它們已經在泵和攪拌器的眾多應用中證明了它們的價值。在旋轉磁場內，它們通常引起渦流的損失，渦流被轉換成熱量并且可能需要冷卻措施。在使用泵的應用中，產生的熱量基本上可以通過待泵送的介質消散。選擇耦合時需要考慮渦流的損失。

 產品功能

 沒有渦流損失

 安全殼護罩不會在聯軸器中產生熱量

 骨折易受損，重量輕，易于操作

 對溫度和耐壓性要求低的最佳解決方案（最高16 bar和+ 130°C）

 扭矩范圍從10到390 Nm

 不需要內部冷卻措施

 選擇扭矩可降低10％至15％

 特別適用于干運行驅動器

   聯軸器由外轉子和內轉子組成。外轉子在內側具有高質量的永磁體，內部轉子具有內部轉子。外轉子通常固定在驅動側，磁鐵粘在鍵槽中。從動側內轉子的磁鐵經過圓柱形研磨，以確保最小的氣隙，并通過不受流體影響的磁性外殼封裝。在非工作狀態下，轉子的北極和南極彼此相對，磁場是完全對稱的。只有當轉子扭轉時，磁力線才會移動，因此扭矩通過氣隙傳遞。然后在恒定的扭轉角下進行同步操作。如果超過最大耦合扭矩和最大扭轉角，則中斷動力傳遞。因此MINEX?-S提供傳動系的過載保護功能。在消除過載原因（例如軸承損壞，內部轉子堵塞）后，兩個轉子可以再次同步并恢復運行。

密封功能

所述MINEX的主要成分? -S是固定于從動雙面動力單元和彼此分開的內部和外部轉子的密封外殼。它確保低振動扭矩傳輸在沒有機械連接的情況下工作，并確保產品和大氣完全防漏。通過扁平密封或O形環實現密封，因此不需要動態地加載密封元件。



由不銹鋼或哈氏合金制成的密封罩提供高耐壓和耐溫性，適用范圍廣泛。它們已經在泵和攪拌器的眾多應用中證明了它們的價值。在旋轉磁場內，它們通常引起渦流的損失，渦流被轉換成熱量并且可能需要冷卻措施。在使用泵的應用中，產生的熱量基本上可以通過待泵送的介質消散。選擇耦合時需要考慮渦流的損失。

KTR其余型號示例:

KTR ROTEX55-98ShA

KTR R 24.28-B-17

KTR ROTEX42-98ShA

KTR PK550

KTR PK400

KTR COUPLINGGS24 98SHA-GS

KTR COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

KTR ROTEX19

KTR ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

KTR ROTEX90 98SHA

KTR ROTEX28

KTR ROTEX-42GG25 12NR

KTR ROTEX 75 ST 95SHA

KTR ROTEX 90 ST 95SHA

KTR ROTEX 65 ST 95SHA

KTR ROTEX 42 ST 98SHA

KTR ROTEX 48 ST 98SHA

KTR ROTEX 42 ST 98SHA

KTR R 75 SPIDER 95SHA

KTR R 90 SPIDER 95SHA

KTR R 65 SPIDER 95SHA

KTR R 48 SPIDER 95SHA

KTR ROTEX-19。

KTR ROTEX-65..

KTR ROTEX38

KTR ROTEX24

KTR BOWEX

KTR GEAREX

KTR BOWEX

KTR BOWEX ELASTIC

KTR MONOLASTIC

KTR REVOLEX KX

KTR TOOLFLEX

KTR BoWex 28 AS

KTR BoWex 32 AS

KTR BoWex 45 AS

KTR BoWex 65 AS

KTR BoWex 80 AS

KTR BoWex 125 AS

KTR BoWex 24 SG

KTR BoWex 45 SG

KTR BoWex 65 SG

KTR BoWex 100 SG

KTR BoWex 125 SG

KTR BoWex 24 SSR

KTR BoWex 24 SSR

KTR BoWex 28 CD

KTR BoWex 45 CD

KTR BoWex 65 CD

KTR BoWex 80 CD

KTR ROTEX55-98ShA 31.75

ktr ROTEX55-98ShA 31.75

ktr COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

ktr COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

ktr ROTEX19

ktr ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

ktr ROTEX90 98SHA

ktr IR400-U-A01-02

ktr NVT-37-9

ktr ROTEX28

ktr ROTEX-42GG25 12NR

ktr ROTEX 75 ST 95SHA 80dia100/50dia85

ktr ROTEX 90 ST 95SHA 80dia125/50dia100

ktr ROTEX 65 ST 95SHA 75dia100/50dia75

ktr ROTEX 42 ST 98SHA 48dia75/40dia50

ktr ROTEX 48 ST 98SHA 60dia80/40dia56

ktr ROTEX 42 ST 98SHA 55dia75/50dia50

ktr 75 SPIDER 95SHA

ktr R 90 SPIDER 95SHA

ktr R 65 SPIDER 95SHA

ktr R 48 SPIDER 95SHA

ktr ROTEX-19

ktr ROTEX-65

ktr ROTEX38 42dia70/22dia45(PK350)

ktr ROTEX24 19dia30/19dia30(PK200)

KTR200

KTR201

ROTEX14AI92 sha92 sha   1a

ROTEX19AI92 sha92 sha   1a

ROTEX24AI92 sha92 sha   1a

ROTEX28AI92 sha92 sha   1a

ROTEX38GJL92 sha92 sha   1a

ROTEX42GJL92 sha92 sha   1a

ROTEX48GJL92 sha92 sha   1a

ROTEX55GJL92 sha92 sha   1a

ROTEX65GJL92 sha92 sha   1a

ROTEX75GJL92 sha92 sha   1a

ROTEX90GJL92 sha92 sha   1a

ROTEX100GJS92 sha92 sha   1a

ROTEX110GJS92 sha92 sha   1a

ROTEX125GJS92 sha92 sha   1a

ROTEX140GJS92 sha92 sha   1a

ROTEX160GJS92 sha92 sha   1a

ROTEX180GJS92 sha92 sha   1a

ROTEX14AI98 sha98 sha   1a

ROTEX19AI98 sha98 sha   1a

ROTEX24AI98 sha98 sha   1a

ROTEX28AI98 sha98 sha   1a

ROTEX38GJL98 sha98 sha   1a

ROTEX42GJL98 sha98 sha   1a

ROTEX48GJL98 sha98 sha   1a

ROTEX55GJL98 sha98 sha   1a

ROTEX65GJL98 sha98 sha   1a

ROTEX75GJL98 sha98 sha   1a

ROTEX90GJL98 sha98 sha   1a

ROTEX100GJS98 sha98 sha   1a

ROTEX110GJS98 sha98 sha   1a

ROTEX125GJS98 sha98 sha   1a

ROTEX140GJS98 sha98 sha   1a

ROTEX160GJS98 sha98 sha   1a

ROTEX180GJS98 sha98 sha   1a

ROTEX14AI64 sha64 sha   1a

ROTEX19AI64 sha64 sha   1a

ROTEX24AI64 sha64 sha   1a

ROTEX28AI64 sha64 sha   1a

ROTEX38GJL64 sha64 sha   1a

ROTEX42GJL64 sha64 sha   1a

ROTEX48GJL64 sha64 sha   1a

ROTEX55GJL64 sha64 sha   1a

ROTEX65GJL64 sha64 sha   1a

ROTEX75GJL64 sha64 sha   1a

ROTEX90GJL64 sha64 sha   1a

ROTEX100GJS64 sha64 sha   1a

ROTEX110GJS64 sha64 sha   1a

ROTEX125GJS64 sha64 sha   1a

ROTEX140GJS64 sha64 sha   1a

ROTEX160GJS64 sha64 sha   1a

ROTEX180GJS64 sha64 sha   1a

ROTEX14    64 sha    64 sha   1a

ROTEX19    64 sha    64 sha   1a

ROTEX24    64 sha    64 sha   1a

ROTEX28    64 sha    64 sha   1a

ROTEX38    64 sha    64 sha   1a

ROTEX42    64 sha    64 sha   1a

ROTEX48    64 sha    64 sha   1a

ROTEX55    64 sha    64 sha   1a

ROTEX65    64 sha    64 sha   1a

ROTEX75    64 sha    64 sha   1a

ROTEX90    64 sha    64 sha   1a

ROTEX100    64 sha    64 sha   1a

ROTEX110    64 sha    64 sha   1a

ROTEX125    64 sha    64 sha   1a

ROTEX140    64 sha    64 sha   1a

ROTEX160    64 sha    64 sha   1a

ROTEX180    64 sha    64 sha   1a

ROTEX14    64 sha    64 sha-1

ROTEX19    64 sha    64 sha-1

ROTEX24    64 sha    64 sha-1

ROTEX28    64 sha    64 sha-1

ROTEX38    64 sha    64 sha-1

ROTEX42    64 sha    64 sha-1

ROTEX48    64 sha    64 sha-1

ROTEX55    64 sha    64 sha-1

ROTEX65    64 sha    64 sha-1

ROTEX75    64 sha    64 sha-1

ROTEX90    64 sha    64 sha-1

ROTEX100    64 sha    64 sha-1

ROTEX110    64 sha    64 sha-1

ROTEX125    64 sha    64 sha-1

ROTEX140    64 sha    64 sha-1

ROTEX160    64 sha    64 sha-1

ROTEX180    64 sha    64 sha-1

ROTEX14    64 sha    64 sha      6.0

ROTEX19    64 sha    64 sha      6.0

ROTEX24    64 sha    64 sha      6.0

ROTEX28    64 sha    64 sha      6.0

ROTEX38    64 sha    64 sha      6.0

ROTEX42    64 sha    64 sha      6.0

ROTEX48    64 sha    64 sha      6.0

ROTEX55    64 sha    64 sha      6.0

ROTEX65    64 sha    64 sha      6.0

ROTEX75    64 sha    64 sha      6.0

ROTEX90    64 sha    64 sha      6.0

ROTEX100    64 sha    64 sha      6.0

ROTEX110    64 sha    64 sha      6.0

ROTEX125    64 sha    64 sha      6.0

ROTEX140    64 sha    64 sha      6.0

ROTEX160    64 sha    64 sha      6.0

ROTEX180    64 sha    64 sha      6.0

ROTEX GS14    64 sha    64 sha      6.0

ROTEX GS19    64 sha    64 sha      6.0

ROTEX GS24    64 sha    64 sha      6.0

ROTEX GS28    64 sha    64 sha      6.0

ROTEX GS38    64 sha    64 sha      6.0

ROTEX GS42    64 sha    64 sha      6.0

ROTEX GS48    64 sha    64 sha      6.0

ROTEX GS55    64 sha    64 sha      6.0

ROTEX GS65    64 sha    64 sha      6.0

ROTEX GS75    64 sha    64 sha      6.0

ROTEX GS90    64 sha    64 sha      6.0

ROTEX GS14    98 sha    98 sha      6.0

ROTEX GS19    98 sha    98 sha      6.0

ROTEX GS24    98 sha    98 sha      6.0

ROTEX GS28    98 sha    98 sha      6.0

ROTEX GS38    98 sha    98 sha      6.0

ROTEX GS42    98 sha    98 sha      6.0

ROTEX GS48    98 sha    98 sha      6.0

ROTEX GS55    98 sha    98 sha      6.0

ROTEX GS65    98 sha    98 sha      6.0

ROTEX GS75    98 sha    98 sha      6.0

ROTEX GS90    98 sha    98 sha      6.0

ROTEX GS14    92 sha    92 sha      6.0

ROTEX GS19    92 sha    92 sha      6.0

ROTEX GS24    92 sha    92 sha      6.0

ROTEX GS28    92 sha    92 sha      6.0

ROTEX GS38    92 sha    92 sha      6.0

ROTEX GS42    92 sha    92 sha      6.0

ROTEX GS48    92 sha    92 sha      6.0

ROTEX GS55    92 sha    92 sha      6.0

ROTEX GS65    92 sha    92 sha      6.0

ROTEX GS75    92 sha    92 sha      6.0

ROTEX GS90    92 sha    92 sha      6.0

ROTEX GS14    92 sha    92 sha     2.8

ROTEX GS19    92 sha    92 sha     2.8

ROTEX GS24    92 sha    92 sha     2.8

ROTEX GS28    92 sha    92 sha     2.8

ROTEX GS38    92 sha    92 sha     2.8

ROTEX GS42    92 sha    92 sha     2.8

ROTEX GS48    92 sha    92 sha     2.8

ROTEX GS55    92 sha    92 sha     2.8

ROTEX GS65    92 sha    92 sha     2.8

ROTEX GS75    92 sha    92 sha     2.8

ROTEX GS90    92 sha    92 sha     2.8

ROTEX GS14    98 sha    98 sha     2.8

ROTEX GS19    98 sha    98 sha     2.8

ROTEX GS24    98 sha    98 sha     2.8

ROTEX GS28    98 sha    98 sha     2.8

ROTEX GS38    98 sha    98 sha     2.8

ROTEX GS42    98 sha    98 sha     2.8

ROTEX GS48    98 sha    98 sha     2.8

ROTEX GS55    98 sha    98 sha     2.8

ROTEX GS65    98 sha    98 sha     2.8

ROTEX GS75    98 sha    98 sha     2.8

ROTEX GS90    98 sha    98 sha     2.8
