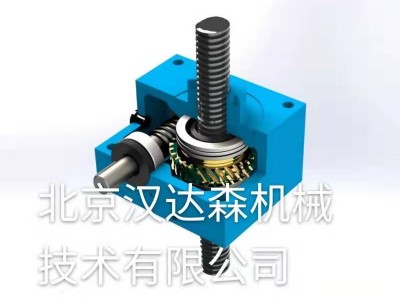

unimec 意大利 梯形螺旋千斤頂系列 尺寸7010 TPR型
梯形螺旋千斤頂
尺寸7010
20噸-200 kN
TPR型
portant;">用料
| |
材料 |
規范性 |
規格 |
適應癥 |
| 蟲 |
16鎳鉻4 |
EN 10084：2008 |
滲碳合金鋼 |
經過表面硬化處理并在牙齒和刀柄上磨削 |
| 車輪磨損 |
CuAl10Fe2-GM |
EN 1982：2008 |
鋁青銅 |
冷成型 |
| 堅果 |
CuAl10Fe2-GM |
EN 1982：2008 |
鋁青銅 |
冷成型 |
| 螺紋主軸 |
C45 |
EN 10083-2：2006 |
碳素鋼 |
Tr 70x10（ISO 2901：2016）-軋制或機加工 |
| 卡特 |
GJL 250 |
EN 1561：2011 |
灰鑄鐵 |
在6面完全加工 |
| 潤滑劑 |
Unimec Mark CA |
|
鈣基潤滑脂 |
2公斤 |
一般特征
| 工作溫度[°C] |
-10°C / 80°C |
| 靜載荷（牽引或壓縮） |
280千牛 |
| 動載荷（牽引或壓縮） |
200千牛 |
| 最大輸入速度 |
1800轉 |
| 主變速箱重量 |
56公斤 |
| 梯形螺桿重量 |
28公斤/米 |
| 最大負載時的防旋轉扭矩 |
1100牛頓米 |
| 最大容許靜態側向載荷 |
3千牛 |
| 中心到中心直徑 |
90毫米 |
| 蝸桿上的最大徑向載荷 |
900牛 |
| 標準工作條件 |
25°C-servizio 10％ |
具體特點
| |
標稱比 |
| |
1/5 |
1/10 |
1/30 |
| 實際比率 |
1 / 5,2 |
1 / 9,67 |
1/30 |
| 蠕蟲每轉翻譯 |
1,92毫米 |
1,03毫米 |
0.33毫米 |
| 效率 |
23％ |
21％ |
14％ |
| 啟動效率 |
15％ |
14％ |
9％ |
| 最大線速度 |
3600 |
1800 |
600 |
| 最大負載扭矩 |
280牛頓米 |
150牛頓米 |
75牛頓米 |
| 蝸桿最大扭矩 |
850牛頓米 |
850牛頓米 |
490牛頓米 |
| 空載扭矩 |
3,5牛米 |
2,7牛米 |
1,95牛米 |
歐拉定律（安全系數= 2；動態壓縮載荷）
極限載荷1（紅色）-2（藍色）-3（綠色）
C =載荷[kN]
L =梯形螺釘的總長度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
電機型號
| |
國際電工委員會 |
蝸桿內徑 |
中心直徑 |
標稱功率（4極電機） |
 |
IEC 100-112 B5 / B14 |
28毫米 |
180毫米/ 110毫米 |
5千瓦 |
| IEC 132 B5 / B14 |
38毫米 |
230毫米/ 130毫米 |
9.2千瓦 |
 |
IEC 160 B5 / B14 |
42毫米 |
250毫米/ 180毫米 |
15千瓦 |
| IEC 180 B5 |
48毫米 |
250毫米 |
22千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式醫學博士
形式MS
格式MBS
