GESTRA疏水閥

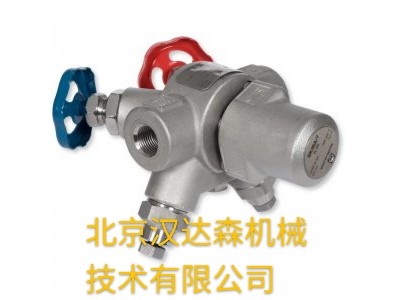

GESTRA 帶泵功能的疏水閥 UNA 25-PS帶浮球的冷凝水提升器

泵疏水閥-具有泵功能的疏水閥

排出和提升冷凝水的閥門，具有泵功能的浮球式疏水閥– UNA 25-PK：

這些單元主要用作疏水閥。集成的自動泵功能可確保即使在蒸汽壓力降低或背壓較高的情況下也可以排出冷凝水。然后在增壓蒸汽的幫助下將冷凝水泵出身體。

帶浮球的冷凝水提升器– UNA 25-PS：

自動泵功能可確保始終根據需求返回冷凝水。冷凝水借助增壓蒸汽被泵出人體。

利用

UNA 25-PK：

• 閉環控制的熱交換器，特殊的板式熱交換器，在運行過程中負載波動較大
• 抽真空系統
• 也適用于回流冷凝水

UNA 25-PS：

• 用于返回冷凝水，例如，代替泵驅動的回流
• 抽真空系統

• DN 40（1½“）
• PN 40 / CL 150
• 最高 壓差：6/13 bar
• 緊湊型調節器單元，包含控制塊和切換單元
• 模塊化控制塊
• 獨立的耐磨連接件，用于增壓蒸汽和排氣
• 帶滾珠的孔口

GESTRA 帶泵功能的疏水閥 UNA 25-PS帶浮球的冷凝水提升器

• 入口和出口區域集成了止回閥
• 主體采用直通設計
• 小尺寸
• 標準法蘭長度
• 浮球式緊湊型切換單元，用于控制增壓蒸汽和通風
• 通過6 bar或13 bar的版本優化性能
• 內部零件由耐腐蝕不銹鋼制成
• 緊湊型調節器

控制和限制水平的測量方法

電導率法

測量電極尖端與容器壁/保護管或參比電極之間的水位，并進行分析以查看是否有必要進行限制。為了使該方法成功，介質必須是導電的。“高完整性”警報連續監視絕緣電阻和電極電纜穿通線。除了自我監控之外，電子控制單元還執行包括輸出觸點在內的自我測試。工作壓力> 0.5 bar的鍋爐需要“高完整性”裝置。在導電系統中，切換點由電極頭的縮短來確定。

“高度完整性”警報具有SIL認證。
SPECTOR 模件 SIL 3，
SPECTOR 總線 SIL 2

SPECTOR 總線包括：NRG 1.-40 / NRS 1-40（LW）；NNRG 1.-41 / 1-41 NRS（HW）
SPECTOR 模件，其包括：1. NRG-50 / 1-50 NRS（LW）; NRG 1.-51 / NRS 1-51（HW）

電容法

電極頭和容器壁/保護管（參考）形成冷凝器。介電介質是空氣或填充劑。隨著水平的變化，由于空氣和填料的介電常數的比率變化，電極和參比電極之間的電容也會變化。反過來，這會引起傳感器輸出信號的變化，該變化與水位成正比。開關點可以在電子控制單元上進行調整，并且可以通過并聯連接多個電子控制單元來倍增。

SPECTOR 總線，包括：NRG 26-40 / NRS 2-40bzw。NRR 2-40
SPECTOR 模件，其包括：26-21 NRG bzw. NRGT 26-1 / NRS 2-5。bzw。NRR 2-5

浮球式疏水閥UNA

帶有浮球的疏水閥，用于從蒸汽，冷冷凝水或餾出物中除去冷凝水而不會積聚





具有久經考驗的滾動球密封的疏水閥的摩擦力極低，因此驅動力非常低。它們經久耐用并保證最大的密封性。

利用

通用蒸汽疏水閥幾乎可以滿足所有要求。特別推薦用于排水

• 蒸汽調節式熱交換器
• 冷凝水流量高的系統
• 蒸汽歧管
• 蒸汽干燥機，氣體干燥機，旋風分離器
• 系統具有很小的工作壓力，非常低的壓差和非常可變的工作條件
• 真空系統
• 氣體和壓縮空氣管線
• 烘缸

該系列也非常適合作為閃蒸罐和給水罐上的排放控制器

通過恒溫囊自動進行與溫度有關的排氣。冷凝水和空氣排出。













滾動球閥由浮子根據冷凝水流量直接驅動。



控制和限制溫度的測量方法

SPECTOR 巴士

作為一個自我監控的溫度限制器，該系統由NRS 1-40.1溫度開關，TRG 5-6 ..型Pt100電阻溫度計和TRV 5-40前置放大器組成。它顯示截止溫度和實際溫度，并已根據EN 12952 / .. 53被批準為“高完整性”設備。如果超過了設定的限制，它將發出警報并關閉并鎖定燃燒器。它已獲得SIL 2的TÜV認證。

作為溫度監控器，該系統由TRS 5-40 MIN / MAX溫度開關，TRG 5-63型Pt100電阻溫度計和TRV 5-40前置放大器組成。當達到設定的MIN / MAX極限時，它會發出警報，或者將混合泵從供水改為在熱水發生單元中返回。

SPECTOR MODUL

作為一個自我監控的溫度監控器，該系統由TRS 5-50溫度開關（帶有截止和實際溫度顯示）和Pt100電阻溫度計TRG 5-組成。。當與符合EN 14597的外部鎖結合使用時，它可以用作自我監控的溫度限制器。它已獲得SIL 3的TÜV認證。如果超過了設定的極限，它將發出警報并關閉并鎖定燃燒器。

作為根據EN 14597 的溫度監控器，該系統包括TRS 5-52 MIN / MAX溫度開關和TRG 5-6溫度傳感器。當達到設定的最小/最大極限時，設備將發出警報。
