閥門選型

控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，范圍在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

產品參數：

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

尺寸

-DN15-DN50

壓力等級

-PN16

閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

閥座

-AISI316L不銹鋼

連接方式

-法蘭 PN16-凸面（RF）UNI2229

上閥蓋

-符合AAISI420標準鋼

閥塞

等百分比、線性。

AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

AISI 316L帶高性能聚合物插芯(HPP)

自調節填料箱

STD-“V”形環+PTFE  +石墨環

LTS-純PTFE “V”形環+ PTFE  +加強石墨環

支架

-球墨鑄鐵 GS400-12(環氧清漆)

伺服控制器

-采用雙向氣動膜片（最大 2.5bar），采用FE沖壓板(環氧清漆)

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-電流設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

壓差△P

請參閱表“技術規格”

密封等級

-符合UNI EN1349標準的規定

-軟密封VI級

工作溫度

-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，zui高溫度200℃；

蒸汽zui高壓力12bar，室溫時誰的zui高壓力16bar

應用：

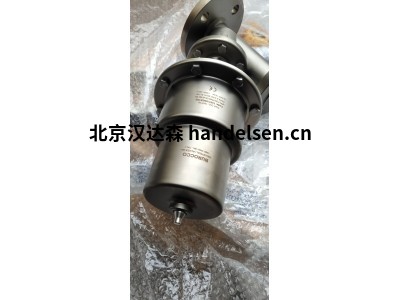

Burocco布魯克EURO系列控制閥可控制多種流體：蒸汽、過熱水、等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域

 1. 該系列閥門適用于稀質流體

 2.該系列閥門可配套多種閥塞，根據要求自由組合。

填料箱規格

控制閥填料函類型的選擇取決于流體的特性，其壓力和溫度。 EURO系列的閥門有兩種填料箱。

標準填料箱（STD）。

由PTFE填料中的“ V”形環，石墨環和帶密封件的上導板組成。 可使用至180°C，并結合軟密封塞。

1.       線性閥塞，這種閥塞可確保閥桿行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系。當工作壓差沒有明顯變化或者在流量變化有限的工藝過程下，可使用這種閥塞

2.       等百分比閥塞，如采用這種閥塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定；在相同壓差小行程增加10%，流量通常為閥門變化前流量的50%。這樣，在閥門打開的后半程中，閥門幾乎可以通過各種流量 在流量或者壓差變化明顯的情況下可采用這種閥塞。

3.       V型端口閥塞，采用這種類型的閥塞，可在線性與等分比曲線之間獲得一條zui佳特性曲線。由于這種閥塞具有延伸部分，可確保導引行程而不會引起振動，因此主要用于三通類型的閥門。

4.       小流量閥塞，對于此類型小流量閥塞，我們可以提供三種特性的閥塞，線性柱銷，單鍵與雙鍵等百分比型，流量系數在0.1-2之間，可用于微調與精調

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。

附件包括：

1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；

注意！

在開始使用之前，必須用最大壓力的流體在閥門全開的情況下仔細清洗管道。建議在閥的入口處放置一個過濾器，以防止異物進入閥座和閥芯之間的空隙。 （我們建議使用經過過濾的干燥空氣為氣動伺服控制系統供氣）。閥門的zui佳安裝位置是垂直的，并且zui好的工作方向是流向與閥芯相反（請參見閥體上的箭頭）。在高溫下充分工作幾個小時后，檢查閥體螺絲是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間來拆卸伺服控制器以進行維護操作。拆下伺服控制器之前，檢查設備中的是否殘留帶壓和溫度介質，然后將閥門置于打開位置。如果要完全拆卸伺服控制器，請使用適當的儀器，并注意排出彈簧的張力。重要：請勿將手，工具或其他物體插入閥體內。

檢查和保修

每個閥門在送往目的地之前都經過檢查。 特殊要求或檢查由客戶承擔。 保修期為自發貨之日起12個月，在正常工作條件下有效，并且僅限于更換或維修有缺陷的零件和材料。 任何其他義務均不包括在內。 在保修期內未經授權的操作和對閥門的篡改，將導致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何產品特性的權利，恕不另行通知，并且對已提供的產品不承擔任何義務。
