 　　ELBE 0.700系列萬向軸

　　根據DIN 808的萬向節和萬向軸由滑動軸承重支撐，因此它們的使用僅限于低速驅動器。

　　各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

　　我們強烈建議在不確定情況下咨詢我們的技術咨詢服務024-31027168.

　　為確保無故障運行，接頭必須始終充分潤滑，這也可以通過波紋管和油脂填充來完成。

　　關于使用萬向節和萬向軸的更多信息，請查閱技術資料。

　　一般技術說明

　　生產系列0.700：

　　最大偏轉角度：45°

　　扭矩范圍：高達450 Nm

　　材料：11SMnPb 30 k

　　材料編號1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號1.4057(耐腐蝕和耐酸)

　　有關更多詳細信息，請參閱隨后的數據表。

　　精密萬向軸，標準孔帶長度補償

　　十字萬向軸，標準孔

　　漢達森ELBE 0.716.100扭矩8NM軸徑10mm

　　漢達森ELBE 0.720.100扭矩30NM軸徑12mm

　　漢達森ELBE 0.725.100扭矩60NM軸徑16mm

　　漢達森ELBE 0.732.100扭矩160NM軸徑20mm

　　漢達森ELBE 0.740.100扭矩290NM軸徑25mm

　　漢達森ELBE 0.750.100扭矩450NM軸徑32mm

　　漢達森ELBE 0.763.100扭矩450NM軸徑40mm

　　十字萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.716.103扭矩8軸徑10mm

　　漢達森ELBE 0.720.103扭矩20NM軸徑12mm

　　漢達森ELBE 0.725.103扭矩20NM軸徑16mm

　　漢達森ELBE 0.732.103扭矩30NM軸徑20mm

　　漢達森ELBE 0.740.103扭矩60NM軸徑25mm

　　漢達森ELBE 0.750.103扭矩160NM軸徑32mm

　　漢達森ELBE 0.763.103扭矩290NM軸徑40mm

　　十字萬向軸，內方

　　漢達森ELBE 0.716.104扭矩450NM軸徑_mm化工儀器

　　漢達森ELBE 0.720.104扭矩20NM軸徑_mm

　　漢達森ELBE 0.725.104扭矩30NM軸徑_mm

　　漢達森ELBE 0.732.104扭矩60NM軸徑_mm

　　漢達森ELBE 0.740.104扭矩160NM軸徑_mm

　　漢達森ELBE 0.750.104扭矩290NM軸徑_mm

　　漢達森ELBE 0.763.104扭矩450NM軸徑_mm

　　雙 DIN808

　　十字萬向軸，標準孔

　　漢達森ELBE 0.713.300扭矩6NM軸徑8mm

　　漢達森ELBE 0.716.300扭矩8NM軸徑10mm

　　漢達森ELBE 0.720.300扭矩20NM軸徑12mm

　　漢達森ELBE 0.725.300扭矩30NM軸徑16mm

　　漢達森ELBE 0.732.300扭矩60NM軸徑20mm

　　漢達森ELBE 0.740.300扭矩160NM軸徑25mm

　　漢達森ELBE 0.750.300扭矩290NM軸徑32mm

　　漢達森ELBE 0.763.300扭矩450NM軸徑40mm

　　十字萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.713.303扭矩6NM軸徑8mm

　　漢達森ELBE 0.716.303扭矩8NM軸徑10mm

　　漢達森ELBE 0.720.303扭矩20NM軸徑12mm

　　漢達森ELBE 0.725.303扭矩30NM軸徑16mm

　　漢達森ELBE 0.732.303扭矩60NM軸徑20mm

　　漢達森ELBE 0.740.303扭矩160NM軸徑25mm

　　漢達森ELBE 0.750.303扭矩290NM軸徑32mm

　　漢達森ELBE 0.763.303扭矩450NM軸徑40mm

　　十字萬向軸，內方

　　漢達森ELBE 0.713.304扭矩6NM軸徑_mm

　　漢達森ELBE 0.716.304扭矩8NM軸徑_mm

　　漢達森ELBE 0.720.304扭矩20NM軸徑_mm

　　漢達森ELBE 0.725.304扭矩30NM軸徑_mm

　　漢達森ELBE 0.732.304扭矩60NM軸徑_mm

　　漢達森ELBE 0.740.304扭矩160NM軸徑_mm

　　漢達森ELBE 0.750.304扭矩290NM軸徑_mm

　　漢達森ELBE 0.763.304扭矩450NM軸徑_mm

　　單DIN 808

　　十字萬向軸，標準孔

　　漢達森ELBE 0.713.400扭矩6NM軸徑8mm

　　漢達森ELBE 0.716.400扭矩8NM軸徑10mm

　　漢達森ELBE 0.720.400扭矩20NM軸徑12mm

　　漢達森ELBE 0.725.400扭矩30NM軸徑16mm

　　漢達森ELBE 0.732.400扭矩60NM軸徑20mm

　　漢達森ELBE 0.740.400扭矩160NM軸徑25mm

　　漢達森ELBE 0.750.400扭矩290NM軸徑32mm

　　漢達森ELBE 0.763.400扭矩450NM軸徑40mm

　　十字萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.713.403扭矩6NM軸徑8mm

　　漢達森ELBE 0.716.403扭矩8NM軸徑10mm

　　漢達森ELBE 0.720.403扭矩20NM軸徑12mm

　　漢達森ELBE 0.725.403扭矩30NM軸徑16mm

　　漢達森ELBE 0.732.403扭矩60NM軸徑20mm

　　漢達森ELBE 0.740.403扭矩160NM軸徑25mm

　　漢達森ELBE 0.750.403扭矩290NM軸徑32mm

　　漢達森ELBE 0.763.403扭矩450NM軸徑40mm

　　十字萬向軸，內方

　　漢達森ELBE 0.713.404扭矩6NM軸徑_mm

　　漢達森ELBE 0.716.404扭矩8NM軸徑_mm

　　漢達森ELBE 0.720.404扭矩20NM軸徑_mm

　　漢達森ELBE 0.725.404扭矩30NM軸徑_mm

　　漢達森ELBE 0.732.404扭矩60NM軸徑_mm

　　漢達森ELBE 0.740.404扭矩160NM軸徑_mm

　　漢達森ELBE 0.750.404扭矩290NM軸徑_mm

　　漢達森ELBE 0.763.404扭矩450NM軸徑_mm

　　單，短版，DIN 808

　　十字萬向軸，標準孔

　　漢達森ELBE0.716.410扭矩8NM軸徑10mm

　　漢達森ELBE0.720.410扭矩20NM軸徑12mm

　　漢達森ELBE0.725.410扭矩30NM軸徑16mm

　　漢達森ELBE0.732.410扭矩60NM軸徑20mm

　　漢達森ELBE0.740.410扭矩160NM軸徑25mm

　　漢達森ELBE0.750.410扭矩290NM軸徑32mm

　　漢達森ELBE0.763.410扭矩450NM軸徑40mm

　　十字萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE0.716.413扭矩8NM軸徑10mm

　　漢達森ELBE0.720.413扭矩20NM軸徑12mm

　　漢達森ELBE0.725.413扭矩30NM軸徑16mm

　　漢達森ELBE0.732.413扭矩60NM軸徑20mm

　　漢達森ELBE0.740.413扭矩160NM軸徑25mm

　　漢達森ELBE0.750.413扭矩290NM軸徑32mm

　　漢達森ELBE0.763.413扭矩450NM軸徑40mm

　　十字萬向軸，內方

　　漢達森ELBE0.716.414扭矩8NM軸徑_mm

　　漢達森ELBE0.720.414扭矩20NM軸徑_mm

　　漢達森ELBE0.725.414扭矩30NM軸徑_mm

　　漢達森ELBE0.732.414扭矩60NM軸徑_mm

　　漢達森ELBE0.740.414扭矩160NM軸徑_mm

　　漢達森ELBE0.750.414扭矩290NM軸徑_mm

　　漢達森ELBE0.763.414扭矩450NM軸徑_mm

　　單一，帶快速更換聯軸器，DIN 808

　　十字萬向軸，快速變速聯軸器，帶鍵槽

　　漢達森ELBE0.716.423扭矩8NM軸徑_mm

　　漢達森ELBE0.720.423扭矩20NM軸徑12mm

　　漢達森ELBE0.725.423扭矩30NM軸徑16mm

　　漢達森ELBE0.732.423扭矩60NM軸徑20mm

　　漢達森ELBE0.740.423扭矩160NM軸徑25mm

　　漢達森ELBE0.750.423扭矩290NM軸徑32mm

　　漢達森ELBE0.763.423扭矩450NM軸徑30mm

　　十字萬向軸，快速連接，內六角

　　漢達森ELBE0.716.426扭矩8NM軸徑_mm

　　漢達森ELBE0.720.426扭矩20NM軸徑_mm

　　漢達森ELBE0.725.426扭矩30NM軸徑_mm

　　漢達森ELBE0.732.426扭矩60NM軸徑_mm

　　漢達森ELBE0.740.426扭矩160NM軸徑_mm

　　漢達森ELBE0.750.426扭矩290NM軸徑_mm

　　漢達森ELBE0.763.426扭矩450NM軸徑_mm

　　漢達森ELBE0.725.427扭矩30NM軸徑_mm

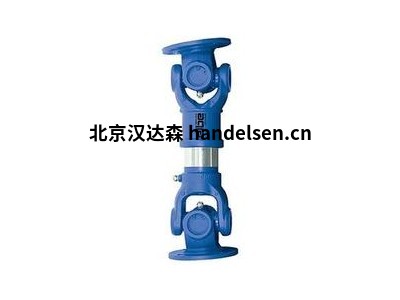

　　ELBE萬向軸

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。
