在壓力下降的情況下進行安全約束

個人防護和事故預防

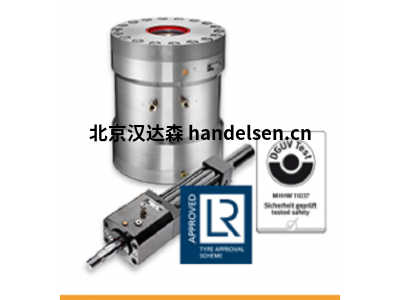

安全捕捉器用于必須確保重物避免掉落或意外掉落的地方。



系列K，KR，KRP ...

適用于中型，大型和超大型負載

DGUV認證

一個負荷方向





安全捕手的應用

注塑機（行程保護）

Safety Catcher KR作為關閉行程保護裝置，可保護工人避免意外關閉模具。在美國和日本，這種保護是強制性的。



安全捕手（KR系列）



液壓電梯

液壓電梯的安全捕手，可防止液壓系統故障導致事故。



安全捕手（K系列）



拉床

如果液壓系統出現故障，請保留工具；工人和機器的安全。



安全麥田守望先鋒特別設計（KR系列）



熱成型壓力機

在沒有棘輪桿的情況下握住沖壓工具，以防止由于液壓故障而導致事故。官方認可和認證的 符合ISO 16092（ex EN 693）。



安全捕手（KRP系列）



液壓機

在沒有棘輪桿的情況下握住沖壓工具，以防止由于液壓故障而導致事故。官方認可和認證的 符合ISO 16092（ex EN 693）。



安全麥田守望者（K，KR系列）



安全捕手（K / TA，KR / T系列）



輪胎硫化機

固定工具以取出成品輪胎以防掉落。



安全捕手（KRP系列）



液壓成型

固定用于形成熱交換器的高壓壓力機的壓力工具。



安全捕手（K系列）



高空作業車

張緊缸的安全捕捉器，以防電纜在張緊缸發生故障時保持張緊狀態。



安全捕手（系列K / TA）



修邊機

確保滑塊的垂直運動，以防止由于液壓故障而導致事故。



安全捕手（KR系列）



包裝機

將由鏈條驅動的升降框架固定在包裝機中；鏈條斷裂時，對工人和機器的安全。



安全麥田守望先鋒特別設計（KRM系列）



堆棧加載器

該機器的框架由鏈條提起。萬一鏈條斷裂，則框架將通過作用在單獨固定桿上的安全捕手來固定。



安全麥田守望先鋒特別設計（KRM系列）



塑膠成型

液壓系統出現故障時固定上模；工人和機器的安全。



安全捕手（KR / T系列）



標準的SITEMA安全捕捉器（壓縮負載版本）配有一組螺紋孔，可將設備固定到機架上。但是，通常需要安裝法蘭，因為不可能從下面進行螺栓連接，或者需要浮動附件來補償可能的未對準。SITEMA提供各種類型的法蘭，用于站立或懸掛，浮動或固定安裝。也提供帶彈簧底座的安全捕手的法蘭。



產品分類



德國SITEMA夾緊裝置、德國SITEMA安全制動器、德國SITEMA安全鎖、德國SITEMA氣缸

示例型號

安全接收器

KR 25* KR 25 10,KR 28 SK 028 007,KR 32

SK 032 022,KR 36 SK 036 023,KR 40* KR

040

10,KR 45 SK 045 058,KR 50 SK 050 061,KR

56* KR 056 10,KR 63 KR 063 014, KR 70

KR

070 10,KR 80* KR 080 10, K 90 SK 090

049,K 100* K 100 20,K 110 SK 110 027,K

125*

K 125 10,K 140* K 140 10,K 160 SK 160

022,K 180 SK 180 008,K 200 SK 200 009





夾緊裝置

KFH 18 KFH 018 50,KFH 18 KFH 018 51,KFH

25 KFH 025 50,KFH 25 KFH 025 51,KFH 28

KFH 028 50, KFH 28 KFH 028 51,KFH 32

KFH 032 50,KFH 32 KFH 032 51,KFH 36 KFH

036

50,KFH 36 KFH 036 51,KFH 40 KFH 040

50,KFH 40 KFH 040 51,KFH 45 KFH 045 50,

KFH

45 KFH 045 51,KFH 50 KFH 050 50,KFH 50

KFH 050 51,KFH 56 KFH 056 50, KFH 56

KFH

056 51,KFH 60 KFH 060 50, KFH 60 KFH

060 51, KFH 70 KFH 070 50, KFH 70 KFH

070

51, KFH 80 KFH 080 50, KFH 80 KFH 080

51, KFH 90 KFH 090 50, KFH 90 KFH 090

51,

KFH 100 KFH 100 50, KFH 100 KFH 100 51

，KFH 125 KFH 125 50，KFH 140 KFH 140

由于其設計原理，SITEMA安全麥田守望者只有在其夾緊系統沒有負載的情況下才可以松開，這通常符合相關的安全規定。但是，如果在關閉壓力后負載過大或由于任何特定原因而略微向下移動，則安全捕手會承受部分負載。在實踐中，這意味著必須先打開負載，然后才能打開安全捕手，并且必須沿負載方向移動。



通過不將安全捕手直接用螺栓固定在機架上，而是將其固定在彈簧底座上，可以避免這種經常被干擾和浪費時間的現象。有關其工作原理，請參見基于彈簧的仿真。



優點

即使負載在正常運行期間緩慢下降，例如由于提升執行器上的少量泄漏，也無需在向下移動之前提升負載。

不受限制地滿足了至關重要的安全標準“只有在沒有負載的情況下才能釋放安全捕手”。

彈簧座還可以補償負載導向元件和夾緊桿之間的任何橫向錯位。因此，不需要其他補償技術。

安裝

彈簧座出廠時已安裝在Safety Catcher上，可以使用。提供了特殊的安裝說明以進行改裝。



對于壓縮載荷版本，有兩種方法可以將安全捕手固定到機架上，方法是使用與安全捕手上相同的螺紋孔，或者通過適合于聯接法蘭FL / FS的凸肩（請參見安裝）法蘭）。

拉力版本通過螺釘固定在機架上。



持續進步

當您擁有成熟的產品系列時，那就是優化細節。SITEMA的開發團隊不斷改進設計并確保定期擴展產品組合。這些努力的成果之一就是PowerStroke，這是一種用于保持模具閉合的創新解決方案。了解有關帶集成短行程氣缸的夾緊頭的更多信息。



面向客戶的測試

為了進行夾緊力測試，SITEMA的壓力機具有高達1000公噸的測試力，并配備了動態測試裝置，可以使下落速度達到每秒3米。我們與客戶的開發團隊緊密合作，確保SITEMA夾緊頭始終滿足要求。



這是幫助技術在市場上蓬勃發展并建立成功業務所需的第一步：尋找其他有前途的應用程序，系統地創建全面的產品范圍，發展理論原理以及組織生產只是其中的一部分。先決條件。

當埃里希·施馬倫巴赫（Erich Schmalenbach）博士出現時，阿道夫·拉斯特特（Adolf Rastetter）知道他終于找到了理想的合作伙伴。施邁倫巴赫（Schmalenbach）的設計和開發專業知識幫助Rastetter起草并實施了這一理念以及許多其他想法。最后但并非最不重要的一點是，他們需要一個適合所有應用的營銷計劃和更醒目的產品名稱。這就是“夾緊頭”的誕生，它是從安全避雷器，安全捕手到安全固定裝置等一系列產品的統稱。這兩個人甚至以他們創立的公司的名義體現了安全性：SITEMA是德語單詞“ SI cherheits TE chnik im MA schinenbau”的組合，意思是“機械工程中的安全技術”。
