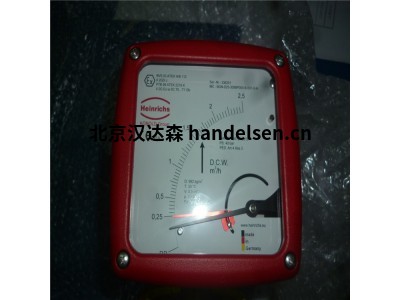

HEINRICHS 流量計TSK-S213RJ1U5V0-0-S21-0-H描述
HEINRICHS Messtechnik自1911年以來 - 100年的經驗。
該公司的歷史始于1911年機械變流量計的設計。1913年公司從杜塞爾多夫遷至科隆。當時主要是科隆周圍的化學和石化工業公司。該地區仍然是歐洲最大的化學和再加工廠之一。
在20世紀60年代早期，該公司已經開始生產全金屬可變面積流量計，以滿足日益增長的化學工業標準。那時，可變面積流量計的開發，例如氣動和電輸出信號的推動已經向前推進。一旦電子設備征服了測量技術，產品組合就得到了擴展。作為歐洲最早的制造商之一，HEINRICHS Messtechnik從20世紀60年代后期開始批量生產磁感應式流量計，并且能夠在測量精度和長期穩定性方面設定基準。
參數介紹
TSK-S213RJ1U5V0-0-S21-0-H
使用以下配置：
型號代碼TSK-S213RJ1U5V0-0-S21-0-H
處理數據：
中號水
垂直安裝位置
流動方向從下到上
顯示范圍25-160m³/ h
密度993 kg /m³
處理溫度38°C
粘度1 mPa s
過程壓力p e 2.6巴
閥門數據：
法蘭8“等級150 RF ASME B16.5的過程連接
標準測量范圍TSK水：25-160m³/ h
溫度等級T5：中溫最高100°C
閥環材料不銹鋼
不銹鋼皮瓣
材料扭力彈簧不銹鋼
密封材料Viton
磁性封裝材料PVDF
閥門耐壓150磅
總長64毫米
顯示部分：
顯示部件版本標準顯示部件
電氣輸出KEI 1（SJ3,5-N）1xMin或1xMax
1個感應式接近開關
Pepperl + Fuchs
SJ3.5-N
NAMUR開瓶器
標稱電壓：8 V
環境溫度：-25 ... 100°C
符合標準：
DIN EN 60947-5-6（NAMUR）
EN 60079-0：2013
EN 60079-11：2012
EC型式檢驗證書：PTB 99 ATEX 2219 X
防爆標志：
II 2G Ex ia IIC T6至T1 Gb
II 2D Ex ia IIIC T135°C Db
EMC根據：
EN 60947-5-2
需要隔離開關放大器
秤類型MB秤（水）
開關點1 [MB] 30M³/ H
測量精度（本地）+/- 2.5％of滿量程值
原產國：德國
類型：HPC
科里奧利質量流量計“ HPC”
0％
科里奧利
質量流量計
“ HPC”
創新且高度精確的
網絡傳單
內聯版本
直接安裝在管道中
壁掛式
附壁掛支架
桌子安裝
下方測量管的布置
桌子安裝
頂部的測量管布置
應用領域
液體和氣體的測量。應用領域：化學，石化，石油和天然氣，食品，制藥。
可靠度
帶有2管科里奧利（Coriolis）概念的堅固外殼，
配有4個傳感器線圈，可實現極高的分辨率。
特殊性
可能的測量范圍很小
測量精度高
對振動不敏感
可變的外殼和組裝概念
可與各種發射器組合
技術指標
測量偏差：
液體： MW的±0.1％±NP
氣體：滿量程的±0.5％分子量±NP
用料
測量管：不銹鋼1.4571（316 TI）
流量箱：不銹鋼1.4404（316L）
外殼蓋：鋁，不銹鋼
環境溫度： -20°C至+ 60°C
處理溫度： -40°C至+ 180°C
流程連接：
G1 / 2 IG，?NPT（F），
陀螺儀6/8/10毫米，p
世偉洛克6/10/12毫米
測量范圍：
HPC-S01 0-20 kg / h（標稱）
HPC-S02 0-50 kg / h（標稱）
HPC-S03 0-160千克/小時（標稱）
公稱壓力：
PN100 / PN 320 / PN 400
HEINRICHS 流量計TSK-S213RJ1U5V0-0-S21-0-H描述
防爆認證：
ATEX 19ATEX2096X BV / IECEx CML 19.0025X標準
II 1 G / II 1 D
Ex ia II C T4 Ga / Ex ia III C T135°C達
Tamb。：-40 ..至+ 60°C
高溫
II 1 G / II 1 D / II 2 D
Ex ia II C T4..T2 Ga / Ex ia IIIC T135°C Da / Ex ia IIIC T190°C / T240°C Db
Tamb：-40至+ 60°C
電子評估：變送器UMC 3 / UMC 4
德國Heinrichs 流量計 KDS-K-H-PO型號 測量液體防爆流量計
類型：TME
科里奧利質量流量計“ EConOMY LINE”
質量流量計
網頁傳單
應用領域
測量液體和氣體，粘性和腐蝕性介質。
應用領域：化學，石化，石油和天然氣，食品，制藥。
計量和裝載系統，也用于貿易交接
可靠度
特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感
特殊性
同時測量質量流量，密度，溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱
技術指標
感應器
過程連接：EN 1092，ASME B16.5，DIN2512
公稱壓力：PN40，ASME Cl150 / 300
工藝溫度：-40°C至+ 180°C
環境溫度
變送器安裝：-40°C至+ 60°C / + 80°C
單獨的變送器：-40°C至+ 100°C
防護等級：IP 65（EN60529）
用料
濕部件：1.4404（316 L）/ 1.4571（316 Ti）
外殼：鑄鐵（GGG 40.3）
CE標志：壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h
變送器UMC3
安裝類型：組裝或分開
電源：19-36 VDC，24 VAC +/- 20％，90-265 VAC
輸出：電隔離
模擬量：2 x 0 / 4-20 mA
二進制1：有效，浮動24 V =，最大值 200毫安
通過光耦合器無源，Ui = 30 V，Ii = 200mA，Pi = 3 W
頻率：1 kHz
二進制2：無源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
狀態：無源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
二進制輸入：重置儀表讀數
環境溫度：-20°C至+ 60°C / + 80°C
防護等級：IP 68（EN60529）
測量誤差
液體：測量值的±0.15％/±0.05％±NP穩定性
氣體：讀數的±0.5％±NP穩定性
密度（液體）：±0.005 g /cm3/±0.003 g /cm3
體積：讀數的±0.2％±NP穩定性
證書和批準
防爆（傳感器）本質安全的傳感器電路
DMT 01 ATEX E 149 X
II 1 / 2G EEx ia IIC T6？T2
（允許在測量管中使用0區）
CE標志：壓力設備指令2014/68 / EU
防爆（轉換器）BVS 05 ATEX E 021 X
增加安全性EEx e（連接）：II（1）2G EEx de [ia] IIC / IIB T6-T3
隔爆外殼EEx d（連接）：II（1）2G EEx d [ia] IIC / IIB T6-T3
信號輸出/-輸入：本質安全或非本質安全
NEPSI批準證書編號 GYJ06477
CE標志：Ex / directive 2014/34 / EU
EMC 指令89/336 / EWG
材料
證書3.1、3.2，符合DIN EN10204：2004，并獲
