主要特點：該聯軸器不允許軸向或徑向上任何軸偏移，因此它們只適用于尺寸完全對齊的軸

　　詳細信息：

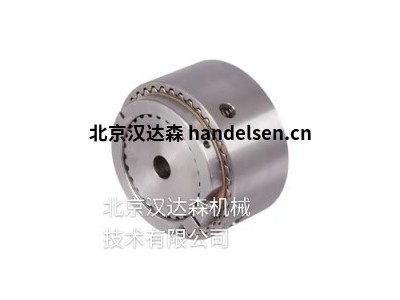

　　脹套 (剛性聯軸器) ST-K Ø 15 - 100mm

　　材質：鋼

　　• 用于聯接兩軸

　　• 適合中等扭矩

　　•易于安裝

　　• 拆卸過程中自動松脫

　　•安裝過程中無軸向偏移

　　內徑 d=110mm以內，扭矩為7,400Nm 的脹套均可提供

　　價格和貨期請另外來電咨詢

　　配置:

　　軸h8, 孔徑 H8.

　　表面粗糙度 最大. 12,5μm.

　　安裝:

　　安裝前對脹套輕微上油，不得使

　　用二硫化鉬或油脂。 分幾步均

　　勻交叉緊固螺絲。

　　拆卸:

　　錐角處，所以螺絲松開后脹套自動松脫。

　　產品數量及尺寸規格如下：

　　61588015 15 45 50 44 56 125 16 126 4xM6 0,40

　　61588016 16 45 50 44 56 131 17 117 4xM6 0,40

　　61588017 17 50 50 44 56 210 23 118 4xM6 0,50

　　61588018 18 50 50 44 56 220 24 109 4xM6 0,46

　　61588019 19 50 50 44 56 230 24 96 4xM6 0,50

　　61588020 20 50 50 44 56 240 25 93 4xM6 0,50

　　61588022 22 55 60 54 66 270 25 107 4xM6 0,60

　　61588024 24 55 60 54 66 290 25 96 4xM6 0,60

　　61588025 25 55 60 54 66 470 35 95 6xM6 0,66

　　61588028 28 60 60 54 66 490 35 84 6xM6 0,70

　　61588030 30 60 60 54 66 540 37 79 6xM6 0,73

　　61588032 32 75 60 54 68 730 43 77 4xM8 1,30

　　61588035 35 75 75 69 83 810 45 82 4xM8 1,34

　　61588038 38 75 75 69 83 860 46 75 4xM8 1,30

　　61588040 40 75 75 69 83 880 46 64 4xM8 1,40

　　61588042 42 90 75 69 83 1430 66 65 6xM8 2,0

　　61588045 45 90 85 79 93 1490 66 73 6xM8 2,5

　　61588048 48 90 85 79 93 1640 68 70 6xM8 2,4

　　61588050 50 90 85 79 93 1670 68 64 6xM8 2,0

　　61588055 55 105 85 79 93 2520 90 63 8xM8 3,3

　　61588060 60 105 85 79 93 2760 92 59 8xM8 2,6

　　61588065 65 105 85 79 93 2930 92 53 8xM8 3,0

　　61588070 70 125 100 94 110 3800 106 50 6xM10 5,4

　　61588075 75 125 100 94 110 3850 107 47 6xM10 5,0

　　61588080 80 125 100 94 110 4030 109 65 6xM10 4,7

　　61588085 85 130 100 94 110 4260 121 64 8xM10 5,5

　　61588090 90 135 100 94 110 4820 122 72 8xM10 7,0

　　61588095 95 140 120 114 130 5170 124 67 8xM10 7,5

　　61588100 100 150 120 114 132 5590 127 66 8xM12 7,8

　　單槽剛性聯軸器 MAS, 不銹鋼, 有鍵槽

　　材質：不銹鋼 1.4305

　　溫度范圍： -40ºC ~ +175ºC

　　最大扭矩： 在4000 轉/分時

　　DIN 912 標準螺絲覆有一層尼龍。因此螺栓不會因震動而松開。

　　孔公差： +0.051 mm

　　鍵槽根據DIN 6885/1標準, 公差 P9。

　　最大值只有軸完美安裝且尺寸精確才能獲得。

　　產品數量及尺寸規格如下：

　　60099706 mit Nut* 10 6 18 21,2 30 M 3 x 8 1,1 47

　　60099708 mit Nut* 16 8 24 26,8 35 M 3 x 10 1,1 102

　　60099710 mit Nut* 25 10 29 32,7 45 M 4 x 12 2,5 185

　　60099712 mit Nut* 32 12 29 32,7 45 M 4 x 12 2,5 180

　　60099714 mit Nut* 40 14 34 39,1 50 M 5 x 16 5,4 272

　　60099715 mit Nut* 50 15 34 39,1 50 M 5 x 16 5,4 266

　　60099716 mit Nut* 60 16 34 39,1 50 M 5 x 16 5,4 261

　　60099719 mit Nut* 90 19 42 48,2 65 M 6 x 16 9,6 520

　　60099720 mit Nut* 100 20 42 48,2 65 M 6 x 16 9,6 518

　　60099725 mit Nut* 110 25 45 50,8 75 M 6 x 16 9,6 623

　　60099730 mit Nut* 150 30 53 58,1 83 M 6 x 18 9,6 920

　　60099735 mit Nut* 330 35 67 74,1 95 M 8 x 25 23 1880

　　60099740 mit Nut* 400 40 77 83,4 108 M 8 x 25 23 2710

　　60099750 mit Nut* 688 50 85 93,2 124 M10 x 25 46 3520

              德國madler聯軸器系列ST-K Ø 15 - 100mm剛性單
