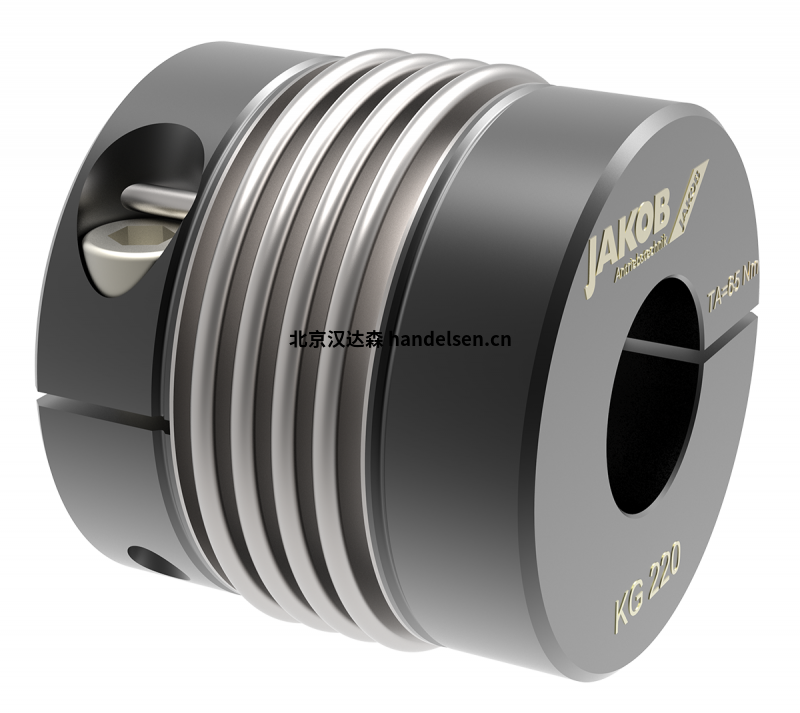

JAKOB 金屬波紋管聯軸器KG系列
特點：
•易于夾緊的
輪轂，易于兩側組裝•鋼制輪轂/焊接設計，最高溫度350°C
•2或4波紋波紋管-全長短-高扭轉剛度
•扭矩范圍：40-3,000 Nm
•軸直徑：12-100 mm

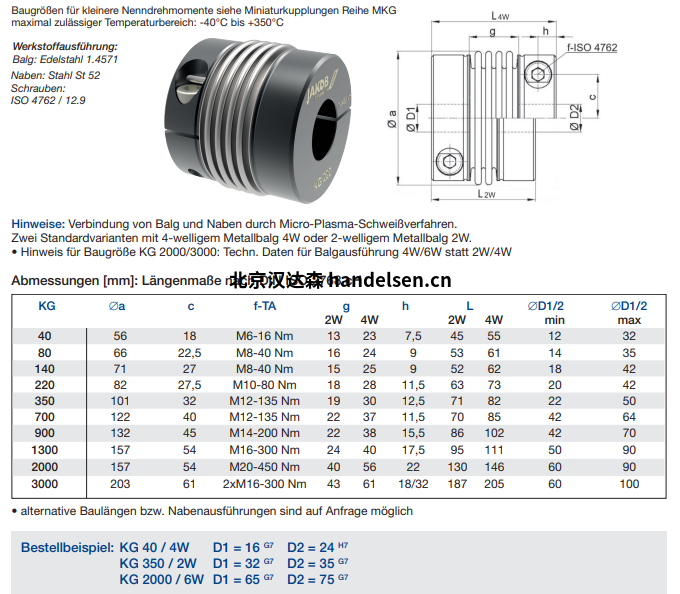

JAKOB 金屬波紋管聯軸器KG系列產品型號及特點
1、JAKOB 金屬波紋管聯軸器KG40-2W:
Øa=56,c=18, f-TA=M6-16NM, g=13,D1=16G6, D2=24H6;
技術指標：
公稱轉矩：40 Nm
最大扭矩：80 Nm
扭轉剛度：16 Nm / arcmin
質量轉動慣量：0.18 10kgm²
最高 軸向軸未對準：±0.3毫米
最高 側向軸偏移：0.1毫米
軸向彈簧剛度：130 N / mm
橫向彈簧剛度：2500 N / mm
工作溫度范圍：-40°至+ 350°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø12/Ø32毫米
重量：約0.5公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：鋼-St 52
夾緊螺絲：ISO 4762-FKL 12.9
貨號：MB - 046 21761
2、JAKOB 金屬波紋管聯軸器KG80-2W:
Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;
技術指標：
公稱轉矩：80 Nm
最大扭矩：160 Nm
扭轉剛度：26 Nm / arcmin
質量轉動慣量：0.44 10kgm²
最高 軸向軸未對準：±0.3毫米
最高 側向軸偏移：0.1毫米
軸向彈簧剛度：120 N / mm
側向彈簧剛度：3500 N / mm
工作溫度范圍：-40°至+ 350°C
允許的運行速度：最大 11,000轉
D1 / 2分鐘/最大=Ø14/Ø35毫米
重量：約0.9公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：鋼-St 52
夾緊螺絲：ISO 4762-FKL 12.9
貨號：MB - 046 22324
3、JAKOB 金屬波紋管聯軸器KG140-2W:
Øa=71,c=27, f-TA=M8-40NM, g=15,D1=65G6, D2=75H6;
技術指標：
標稱扭矩：140 Nm
最大扭矩：280 Nm
扭轉剛度：32 Nm / arcmin
質量轉動慣量：0.74 10kgm²
最高 軸向軸未對準：±0.3毫米
最高 側向軸偏移：0.1毫米
軸向彈簧剛度：210 N / mm
橫向彈簧剛度：7000 N / mm
工作溫度范圍：-40°至+ 350°C
允許的運行速度：最大 11,000轉
D1 / 2分鐘/最大=Ø18/Ø42mm
重量：約1.1公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：鋼-St 52
夾緊螺絲：ISO 4762-FKL 12.9
MB - 046 20368
以上就是
JAKOB 金屬波紋管聯軸器KG系列型號和技術參數材質的介紹
