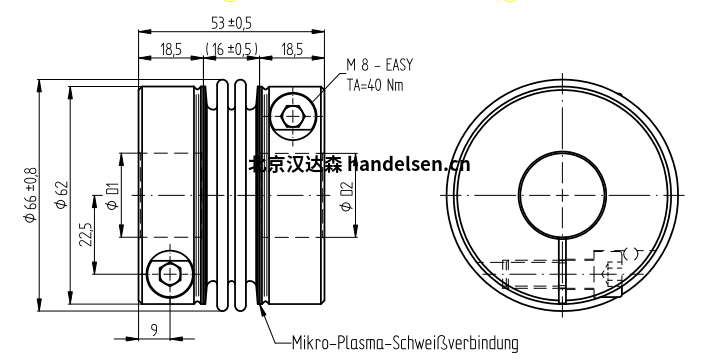

Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;



技術指標：

公稱轉矩：80 Nm

最大扭矩：160 Nm

扭轉剛度：26 Nm / arcmin

質量轉動慣量：0.44 10kgm²

最高 軸向軸未對準：±0.3毫米

最高 側向軸偏移：0.1毫米

軸向彈簧剛度：120 N / mm

側向彈簧剛度：3500 N / mm

工作溫度范圍：-40°至+ 350°C

允許的運行速度：最大 11,000轉

D1 / 2分鐘/最大=Ø14/Ø35毫米

重量：約0.9公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：鋼-St 52

夾緊螺絲：ISO 4762-FKL 12.9

貨號：MB - 046 22324

JAKOB Antriebstechnik是您驅動和夾緊技術的可靠合作伙伴，并且擅長于滿足客戶的特定要求。

40多年來，JAKOB Antriebstechnik以抗扭金屬波紋管聯軸器而聞名，這是一種特殊形式的伺服聯軸器。逐漸地，新產品領域被添加到JAKOB Antriebstechnik的公司產品組合中，因此，今天在驅動技術領域，JAKOB Antriebstechnik不僅提供金屬波紋管聯軸器，還提供彈性體/爪形聯軸器，用于最小驅動器的微型聯軸器，以及用于在長達六米的距離上傳遞扭矩的距離聯軸器或驅動軸，JAKOB Antriebstechnik眾多的安全離合器和扭矩限制器系列還提供可靠的過載保護。



在機械工程中的刀具和工件夾緊方面，JAKOB Antriebstechnik已經能夠在夾緊技術領域建立起廣泛的產品組合。在必須通過高夾緊力可靠地固定工具或工件的地方，可使用JAKOB Antriebstechnik的產品。從替代傳統型號的動力螺母和螺栓，到在面板或爪盒中實現高夾緊力的動力主軸，JAKOB Antriebstechnik為您提供各種可靠，高效的夾緊裝置，不僅使工作更安全，而且更舒適。JAKOB Antriebstechnik的所有夾緊技術產品均基于復雜的力放大系統，該系統根據系列可以手動，液壓或液壓產生巨大的夾緊力。



JAKOB Antriebstechnik還開發了一種高效的保護系統，即電機主軸護罩MS³，用于機床的敏感電機主軸。在不受控制的軸向或徑向碰撞的情況下，它可以保護電主軸的敏感組件（例如主軸軸承）免受嚴重后果。因此，通常在更換工具之后，可以有規律地繼續進行處理，這既不會導致高昂的維修成本，也不會導致機器的停機時間更長。



最后，JAKOB Antriebstechnik提供手動和自動（氣動）型材導軌聯軸器，用于型材導軌的快速連接和斷開，例如在沖壓機中使用。可用的是JAKOB Antriebstechnik的PKH系列（水平連接）和PKV系列（垂直安裝），適用于所有常見的輪廓尺寸。

 JAKOB Antriebstechnik伺服聯軸器產品區域包括四個核心區域：JAKOB 金屬波紋管聯軸器，JAKOB 彈性體聯軸器（爪形聯軸器），JAKOB 微型聯軸器和JAKOB 間隔聯軸器。
