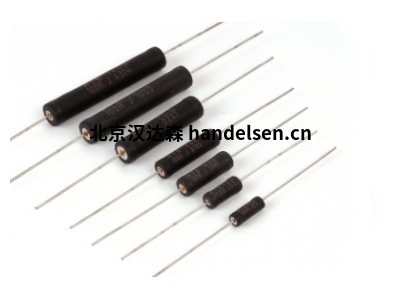

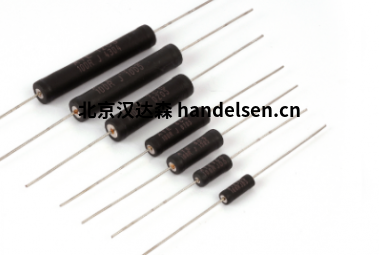

ATE Electronics線繞電阻器5CS
技術指標：額定功率6W,電阻范圍:0.01- 24K Ohm,最高電壓：380V,最高溫度：52℃，重量:3.2g,外形尺寸：D (8±0.5 mm) L(22±1.6mm) d(0.8mm)
該系列產品特征：易于更換玻璃搪瓷電阻器，而不會增加成本且不會造成性能損失。整個組件均涂有多層有機硅涂層，以提供最大的電線保護形式-55°C至+ 350°C。 極低的溫度系數和在惡劣環境條件下的出色操作穩定性；由于陶瓷芯化學惰性和無心接地以確保均勻性，選定的線材以及端子之間完全焊接的結構，因此具有很高的可靠性。
產品特征：線繞電阻器，硅酮涂層2 W至15 W
易于更換玻璃搪瓷電阻，而不會增加成本，也不會降低性能。整個組件均涂有多層有機硅涂層，以提供最大的電線保護形式-55°C至+ 350°C。
通過嚴格的公差，極低的溫度系數和在惡劣的環境條件下的出色操作穩定性，可以提高性能。
陶瓷芯化學惰性和無心接地以確保均勻性，選定的線材以及端子之間完全焊接的施工結構，因此具有高度的可靠性。
一、電氣規格
-歐姆值
E24系列。如果超出范圍或不是標準歐姆值。
-公差
標準5％。根據要求可提供高達1％的值（對于值> R047）。
-溫度系數
典型值：R10至Rmax為±100至±30 ppm，特殊應用請咨詢工廠
-介電強度
500 Vdc da 2CS a 6CS
700 Vdc da 7CS a 12CS
- 絕緣電阻
1000兆最低限度
100兆最低限度證明
-Sovraccarico
每秒鐘5秒鐘標稱10伏電位
器在5秒鐘上標稱5伏電位器2CS和3CS
-無感
具有非電感性Ayrton-Perry繞組的等效物理和電氣規格型號也可提供
二、機械規格
-終端強度
10磅拉力測試。
-可焊性
根據MIL-PRF-26 H進行連續，令人滿意的覆蓋。
用料
-核心
陶瓷滑石或氧化鋁無心磨
-電阻元件
具有特定溫度系數的銅鎳合金或鎳鉻合金
-端蓋
不銹鋼
- 涂層
特殊高溫硅膠
-標準端子
LF鍍錫銅或LF鍍錫銅焊
測量點：L + 20mm
降級
這些電阻可在-55°C至+ 350°C的溫度范圍內使用。要在工作溫度范圍內的應用中使用這些組件。更高+ 25°C，您必須降低功率，并在350°C時從標稱功率線性降低至零。
常見型號：
ATE Electronics 2CS
ATE Electronics 3CS
ATE Electronics 5CS
ATE Electronics 6CS
ATE Electronics 7CS
ATE Electronics 10CS
ATE Electronics 12CS
