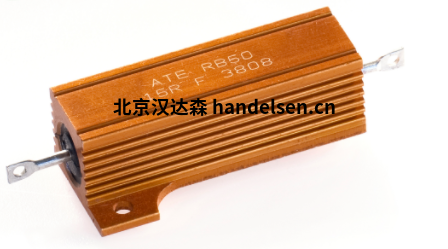

ATE Electro
nics 固定式鋁制固定功率線繞電阻器RB75
技術指標：額定功率75W,最大功率散熱器：35W,電阻范圍:0.01- 50K Ohm,最高電壓：1400V,重量85g
系列產品特征：鋁制擠壓外殼提供了出色的導熱性。深翅片外殼可在自然或強制空氣對流時最大程度地散熱。
黃金陽極氧化處理可最大程度地抵抗環境條件。具有高導熱性的特殊熱固性化合物。
繞組設計可提供最大的鐵芯覆蓋率和均勻性，以實現均勻的散熱。
鐵心無心接地，可最大程度地提高繞組均勻性。頂面標記，便于安裝后識別。端子之間完全焊接在一起。
電氣規格
-歐姆值
意甲E24。如果超出范圍或不是標準歐姆值，請咨詢ATE技術部。
-公差
標準5％。可根據要求提供高達1％的價格。
-溫度系數
±30 ppm R> 20歐姆
±50 ppm 1歐姆
±100 ppm 0.1歐姆
-介電強度
1500 Vac每升Tipo RB10
每個RB25和RB50 2500 Vac
每個RB75，RB101，e RB150 3500 Vac
每個RB100 E RB250 4500 Vac
- 絕緣電阻
最低10000兆歐
水分測試后1000 MOhm
-超載
5倍額定功率下5s
機械規格
-端子強度
10磅拉力測試；3 Nm x RB100和4 Nm x RB250最大扭矩
-可焊性
根據MIL-STD-202的方法208進行測試時令人滿意。
當電阻工作在最大額定值附近時，建議使用高溫焊料
用料
-核心
陶瓷滑石或氧化鋁無心磨
-電阻元件
具有特定溫度系數的銅鎳合金或鎳鉻合金
-端蓋
不銹鋼
-密封劑
高溫熱固性化合物
-住房
鋁質陽極處理
-標準端子
銅焊RB10至RB150
用于RB100和RB250的不銹鋼
常見型號：
ATE Electronics RB10
ATE Electronics RB25
ATE Electronics RB50
ATE Electronics RB75
ATE Electronics RB101
ATE Electronics RB150
ATE Electronics RB100
ATE Electronics RB250
更多信息請咨詢銷售代表高軻。
