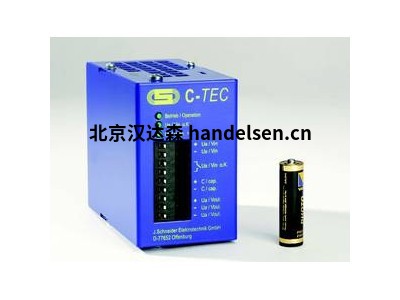

C-TEC 系列的 DC-UPS 包括超電容器作為外殼內的儲能器。在正常操作期間，此電容器按系統電壓 (Ue) 充電。連接的負載也隨系統電壓提供。在系統電壓中斷的情況下，超電容器的能量以調節方式釋放。使用直流轉換器時，負載由電容器提供，直到放電。備份時間取決于電容器的充電狀態和放電電流。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　DC-UPS 具有以下特性：

　　由于長壽命超電容器，免維護

　　基于微控制器的超電容器充電和放電

　　使用無電位觸點和 LED 控制操作和充電狀態

　　通過無電位繼電器觸點發送 Ue o.k. 消息

　　使用外部電容器擴展模塊 (CEM) 可以擴展容量

技術數據

標稱輸入電壓	12 V DC -15 % / 10 %
輸入電壓范圍	10，2 V ...13，2 V 直流
最小充電電壓	11，8 V 直流
標稱輸入電流（在 24，0 V DC 時）C 充電 3 A 負載	3，1 A 直流
備份操作中的輸出電壓	11，5 V 直流±2 %
額定輸出電流最大值	3 A 直流 （在 0，47 kJ / 0，94 kJ）
最大能量下的名義輸出電流	2 A 直流 （在 ，05 kJ / 1，0 kJ）
當前限制	1,05 ...1，2 xI Nom
Uc > 的功率損耗	2，5 W
負載和充電時斷電	7 W（最大 60 秒）
Uc > 的效率	>96% = （Ue=12，0 V 直流;Ua=11，5 V 直流;我a_ INom)
內部設備保護（內部）	4 A （T）
引電直流輸出電路（外部）	3 A （T）
連接類型：輸入 Ue	彈簧端子最大 1，0 mm2
連接類型：輸出 Ua	彈簧端子最大 1，0 mm2
連接類型：消息聯系人	彈簧端子最大 1，0 mm2
最大負載消息聯系人 （Ue-OK[1] )	30 V/ 0，5 無電位繼電器觸點
防護系統	IP20 u. EN 60529
工作溫度	-20 °C...60 °C
存儲溫度	-20 °C...60 °C
濕度	≤95% 無冷凝
最大安裝高度（不減重）	2000米以上海平面
尺寸（HxWxD）	92，5 毫米，60 毫米，116 毫米
重量	0，6公斤
固定	DIN 頂帽導軌的卡扣式安裝
UL 認證	不

　　直流緩沖模塊C-TEC與超電容器一起作為外殼內部的儲能器。在直流電源中斷的情況下，超電容器的能量被釋放。負載從緩沖模塊通電，直到放電。備份時間取決于電容器的充電狀態和放電電流。

　　具有接口的設備可通過軟件(第TEC段)進行編程。

　　對于 IPC 操作是可用的關閉軟件 (TEC控制)

　　由于在 CIP 框架內停產的組件和改進，C-TEC 系列的各種設備的關鍵數據得到了改進。

　　通過更改安全標準：

　　EN 60950-1 in

　　EN 62368-1 或EN 61010-1 和 EN 61010-2-201

　　突出

　　緊湊的設計，組裝在一個外殼中

　　免維護

　　深度放電保護，從而無限存儲成為可能

　　無氣體排放，因此在封閉外殼中使用是可能的

　　放電后充電時間短，可用性快

　　備份時間

　　與通常使用的電容器緩沖模塊相比，C-TEC 的備份時間更高。

　　它們可以是。

　　備份時間 =

　　能量電壓 x 電流

　　帶滿負載電容器：

　　50 s = 12000_____

　　24 V x 10 A
