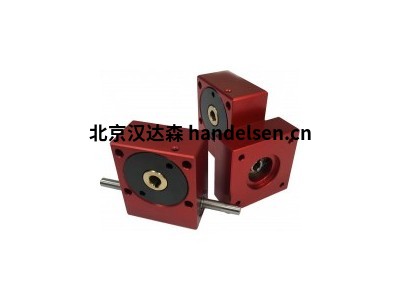

ONDRIVES蠕輪齒輪箱型號簡介　　


　　英國。由ondrives Ltd設計和制造

　　比例為5：1至120：1，中心距為15mm至75mm和500Nm。

　　關于ondrives有限公司

　　憑借80多年的精密齒輪行業經驗，ondrives具有豐富的知識，專業知識和經驗，可以與齒輪和變速箱項目的合作伙伴合作。我們在英國擁有超過3200平方米(35,000平方英尺)的工廠和辦事處，我們將利用我們的技術，設計和生產經驗來密切合作，以幫助滿足客戶的需求。

　　輪廓(參與)偏差

　　通常在4個均勻的牙齒或間隙上測量。左右齒面測量的每個齒或間隙均超過可用長度LAf。分析區域Lα通常是有效長度L的92%Ae。

　　齒輪計算器示例

　　Fα

　　總輪廓偏差

　　垂直于零誤差參考線測量分析區域L中輪廓跟蹤的最高點和最低點之間的距離α。當工件從L的末端開始達到ISO或DIN標準時，區域α到L的末端的任何高點都包括Ae。

　　h

　　輪廓坡度偏差

　　最佳配合參考線穿過牙齒表面軌跡的正偏差或負偏差。垂直于分析區域L上零誤差參考線起點的測量α。給出符號fH ='時，該值來自有效長度L的參考線Ae。

　　Ff _

　　輪廓形狀偏差

　　與輪廓跟蹤接觸并平行于最佳擬合參考線的最高參考線和最低參考線之間的距離。測量的垂直到零誤差線。當按照ISO或DIN標準工作時，從L的末端到區域α中的任何高點到Ae的末端都包括在內。

　　鉛(螺旋)偏差

　　通常在4個均勻的牙齒或間隙上測量。測量每個牙齒或牙齒的左右牙齒表面。分析區域L◆通常為齒輪齒面寬度b的80%。

　　齒輪計算器示例

　　F◆

　　總引線偏差

　　分析區域L中的齒面軌跡的最高點和最低點之間的距離◆垂直于零誤差參考線測量。符合ISO或DIN標準時，請在分析區域之外包括任何高點。

　　FHé

　　導程斜率偏差詳情咨詢177*1858*8643

　　通過牙齒表面軌跡的最佳擬合參考線的正偏差或負偏差。垂直于分析區域零誤差參考線起點的測量。給定符號f時，Hé'該值來自齒輪總寬度的參考線。

　　Ff _

　　引線形式偏差

　　最高參考線和最低參考線之間的距離，該最高參考線和最低參考線接觸牙齒表面軌跡并平行于最佳擬合參考線。垂直于零誤差參考線的測量。符合ISO或DIN標準時，請在分析區域之外包括任何高點。

　　配置文件修改

　　通常用于補償負載下的齒偏，這會影響齒輪系統的負載和齒輪箱誤差TE。左齒面和右齒面的修改可以相同或不同。

　　Cα

　　加冕禮

　　從通常位于可用牙齒長度L處的點開始，以漸進弧線的形式增加整個牙齒上的浮雕Af。

　　Fko

　　提示和根部緩解

　　凸紋，其中橫向齒廓從尖端，尖端形狀直徑或齒根輪廓直徑開始增加。它可以是線性，弧形或拋物線形。

　　CH +

　　壓力角修正

　　線性凸紋應用于可用輪廓長度L的全長Af。根據ISO 21771，正值可以去除尖端材料并增加有效壓力角。

　　領導者修改

　　通常用于補償影響齒輪面寬度的系統撓度和載荷分布。

　　C◆

　　鉛冠

　　齒面線的后角以弧形的方式連續增加。通常位于齒輪的端面寬度上。

　　C•頂部C•底部

　　前端消除

　　在齒輪表面寬度的一端或兩端的短距離內，可以增加齒詳情咨詢177*1858*8643面線的寬度。它可以是線性，弧形或拋物線形。

　　é

　　鉛斜率修改

　　側面線的凸紋被連續添加到齒輪的整個寬度上。它不一定是線性的。

　　間距偏差

　　通過反沖來測量左翼和右齒面之間的距離。

　　齒輪計算器示例

　　FP

　　單相鄰間距偏差

　　相鄰的螺距誤差是右翼或左齒表面的橫向部分中的實際和標稱單圓間距之間的差。

　　F美國

　　連續間距的差異

　　右齒面(RF)或左齒面(LF)的橫截面中連續的實際單個圓形間距之間的差。

　　FPFpz / 8

　　累計圓螺距偏差。

　　FP從相鄰螺距誤差的累加和f累積圓螺距誤差fP。

　　Fpz / 8z / 8節距≈累積球誤差。

　　FR

　　徑向運行詳情咨詢177*1858*8643

　　從齒輪軸，這是所有齒隙的徑向位置偏差范圍。由所有齒隙中的球定義。

　　齒厚

　　牙齒厚度是通過物理牙齒測量的，但我們的齒輪檢測機也能夠根據要求測量齒位。

　　MDkM博士

　　MDk• 超過兩個滾輪 M博士• 超過兩個球

　　直徑 D 的兩個球或滾輪之間的距離m坐在牙齒間隙，或盡可能接近180度。

　　sn

　　齒厚

　　參考直徑 d 的正常部分的圓形齒厚。

　　WK

　　基本切線(跨度)

　　基切線(跨度)超過 k 齒數。正常截面中的線性距離與 k 齒數(與基代計 d 形成的圓柱體相切或盡可能接近)B.對于內部齒輪 k 是間隙數。

　　DaDF

　　提示和根直徑

　　測量 da尖端直徑和 dF根直徑。

　　z - z

　　z = 外部齒數。例如.20z = 20 個外部齒。

　　-z = 內齒數。例如.-60z = 60 個內部牙齒。

　　主要型號：

　　P15、

　　PF15、

　　P20、

　　PF20、

　　PF20DU、

　　PF20NM、

　　P30、

　　PF30DU、

　　PF30NM、

　　P40、

　　PF40、

　　PFN40NM、詳情咨詢177*1858*8643

　　PF40DU、

　　PF40NM、

　　OFG40、

　　P45、

　　PF45、

　　P55、

　　PF55、

　　P60、

　　PF60、

　　P70、

　　PF70、

　　P80、

　　P-X

　　P-DX、

　　PR5、

　　PR6、

　　PREM6、

　　RW3、詳情咨詢177*1858*8643

　　RW4、

　　BP60、

　　PP35、

　　PP60、

　　TG112、

　　J51

　　XJ51、

　　JHD51

　　XJHD51、

　　J52

　　XJ52、

　　NT61

　　NH61、

　　NTB122、詳情咨詢177*1858*8643

　　NT122
ONDRIVES蠕輪齒輪箱型號簡介
