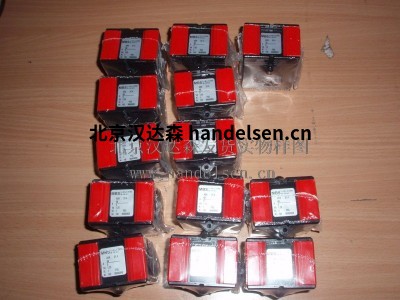

MBS互感器18060 ASK 561.4

品　　牌：MBS

型　　號：18060 ASK 561.4

技術資料：



產品型號及基本信息：18060ASK 561.4 1200/1A 10VA Kl.1



插入式電流互感器初級額定電流從200 A至1250 A，二次額定電流5 A或1 A（可選2 A），精度0.5級和1。



鍍鎳二次端子帶有正負鍍鎳螺絲：M5x10mm



電力系統為了傳輸電能，往往采用交流電壓、大電流回路把電力送往用戶，無法用儀表進行直接測量。互感器的作用，就是將交流電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，同時為繼電保護和自動裝置提供電源。電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連接。互感器與測量儀表和計量裝置配合，可以測量一次系統的電壓、電流和電能；與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制。互感器性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。







精度等級：5A



初級電流：1200A



標稱額定頻率：50Hz



絕緣等級：E



匯流條1：60×10mm



匯流條2：30×40mm



匯流條3：2×50×10mm



圓導體直徑44mm



寬度86mm



高度 98.5mm



深度 58mm



工作溫度范圍：-5℃<T<+ 40°C



存儲溫度范圍：-25°C<T<+ 40°C
