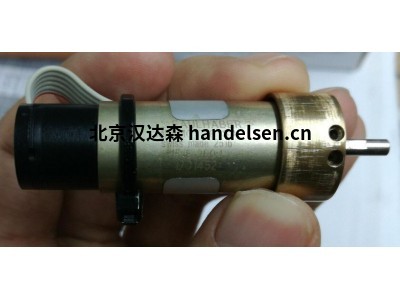

品　　牌：FAULHABER

型　　號：3863A024C





產品介紹

由Fritz Faulhaber 博士很先發明并于1958年獲得技術認證的FAULHABER空芯（或無鐵芯）漸進式、自承式、傾斜纏繞的轉子繞組是所有FAULHABER直流微電機的組成核心。這一革命性技術為直流電機的客戶應用帶來了新的可能性，可在最小的尺寸和重量范圍內實現很高的功率和很好的動態性能。特點和優勢有無齒滯；平穩的位置和速度控制；效率高；噪音低；轉矩大；重量輕；極低的轉子慣性；動態啟停操作；低轉矩脈動和電磁干擾。



產品組合（見圖片）



減速箱



行星減速箱：38A、38/1、38/1S、38/2、38/2S、44/1



編碼器



增量編碼器 - 三通道：IE3-1024、IE3-1024L、HEDS 5540、HEDL 5540



增量編碼器 - 雙通道：HEDS 5500、HEDM 5500



電子組件



運動控制器：MCDC 3006



轉速控制器：SC 2804、SC 5004、SC 5008





詳細參數

3863A024C 2016 IE2-256+ 38/2 3.71:1（含電機，編碼器，減速箱）



外徑：38mm



長度：64mm



電壓：24V



空載轉速：5800rmp



堵轉轉矩：1455mNm



名義扭矩：129 mNm
