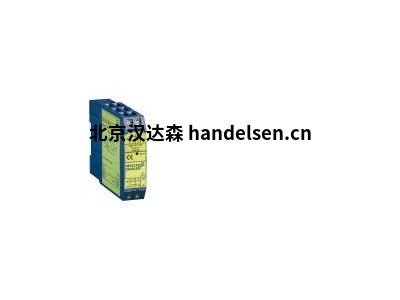

Müller Ziegler 交流電流互感器Iw-MU
1 A 或 5 A 或 10 A
應用
測量傳感器 Iw-MU 用于將正弦交流電直接轉換和隔離為
外加直流和/或直流電壓信號。 對于雙輸出類型，這些輸出可在 0-20 之間切換
mA 和 0-10 V 或 4-20 mA 和 2-10 V。
功能
待測交流電通過內部電流互感器傳輸到下游整流電路
用于電流隔離。 在那里產生的直流電壓被放大并轉化為外加直流電
或外加直流電壓。 輸出具有防空載和短路保護。
僅“帶電零”或雙輸出需要輔助電壓。不允許連接兩個輸出。
技術規格：
輸入數據
輸入可變正弦交流電
標稱值 0-1A、0-1.2 A、0-5A 或 0-10 A。
標稱頻率 50-60 Hz 或 400 Hz
自耗 1 VA，帶“LIVE ZERO” 0.3 VA
過載永久2倍
沖擊過載 20 倍，1 s
輸出數據
輸出 0-20 mA / 0-500 Ohm 負載或
0-10 V 最大 10 mA 可負載或
4-20 mA / 0-500 歐姆或
4-20 mA / 0-500 Ohm 負載和 2-10 V 最大 10 mA 負載，
可在前面切換，同時使用兩者
輸出 電壓輸出可加載最大 1 mA
, Imax <40 mA, Umax <24 V
選項 • 頻率模塊的值從 0-5 Hz 到 0-10 kHz
○ “集電極開路” NPN，最大 30V，可負載 100 mA，
脈沖/暫停 50/50%
○ 方波信號 5V，最大 10 mA 可加載，脈沖/暫停
50/50%
負擔影響 否
殘余紋波 <40 mVss
電源電壓
標準 230 V AC ± 20%，45-65 Hz，2.5 VA
選項 • 110 V AC ± 20%，45-65 Hz，2.5 VA
• 24 V DC，-15% 至 +25%，2 W，（EMC DIN EN 61326 A 級）
• 6-30 VAC + DC 或 36-265 VAC + DC，2 VA，（EMC DIN EN 61326
A級）
一般資料
標稱值的 5-100% 處的測量誤差為最終值的 +/- 0.5%（帶有
電源電壓 0-100% 標稱值）
響應時間 <400 毫秒
工作溫度 -15 至 +20 至 +30 至 +55°C
儲存溫度 -25 ... +85 °C
10 K 時溫度影響 <0.1%
環境條件
固定使用，防風雨，rel。濕度 5 ... 95%，
無冷凝，高度可達 2000 m，無水、雨、雪
或冰雹
測試電壓 4 kV，50 Hz 輸入與輸出與電源電壓
電磁兼容 DIN EN 61326
電氣安全 DIN EN 61010-1，帶保護絕緣的外殼，防護等級 II，
用于高達 300 V 的工作電壓（電源到中性導體）
污染等級 2，測量類別 CAT III
工作電壓高達 600 V（電源到中性線）
污染等級 2，測量類別 CAT II
熔斷器 設備配有防短路變壓器
裝有過流保護裝置，用于
轉換器本身可以省去。
防護等級 DIN EN 60529 外殼 IP30，端子 IP20
卡扣式安裝在標準導軌 TH 35 mm (DIN EN 60715) 上
這些設備適合并排安裝，具有
但是，環境溫度 > 45 °C 距離
推薦 10 毫米。安裝位置應該是
無振動。
接線端子螺釘連接最大 4 mm²，擰緊扭矩 0.8 Nm
外殼材料聚碳酸酯 PC / 聚酰胺 PA，自熄性符合 UL 94 V-0
重量 190 克
