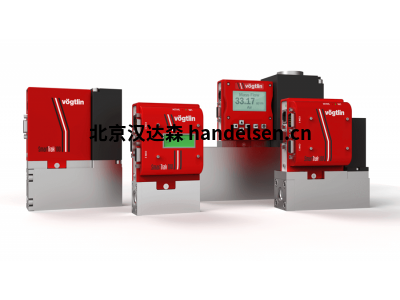

　　SmartTrak®熱質量流量計和質量流量控制器是真正的多氣體數字 MFC，旨在提供平穩、穩定、準確和可重復的氣體質量流量控制，您每次都可以信賴。

　　技術規格智能®系列

　　測量范圍
漢達森 祁佳強 手機/微信177*4453*6447

　　空氣/全量度可自由選擇 智能® 101 (μ流)： 0-4 毫升/分鐘

　　智能特雷克斯® 100L (低流量)： 0-10 毫升/分鐘到 0-50 ln/min®

　　智能® 100M (中流量)： 0-20 至 0-200 ln/minTrak®

　　100H (高流量)： 0-100 至 0-1000 ln/min

　　指定的流量范圍用于 1013.25 mbara

　　(760 mm Hg) 和 0°C (32°F)

　　的當量氮流量，有關其他氣體和參考條件，請聯系工廠。

　　儀器版本

　　"標準"

　　經濟解決方案 精度：±1.0%*

　　的對價比：1 ：50(控制器)，1 ：100(米)

　　"高性能"，

　　高精度 精度：±滿量表的 0.5%*

　　包括 10

　　點證書高性能僅適用于：僅空氣流量從 10 mln/min 到 1000 ln/min

　　流氮流量從 10 mln/min 到 50 ln/min(空氣等效值

　　)，， 氦氣或砷其他

　　氣體和流量：僅在工作壓力高達 10 barg 且溫度范圍

　　為 10°C 至 30°C 的水平位置的裝置時與工廠聯系。

　　精度僅在校準條件下得到保證，且僅在校準日期后 6 個月內有效。

　　適用于 10 到 100% 的 FS。

　　*模擬信號±0.25% 的額外錯誤

　　性能數據

　　介質(實際氣體校準) 與所選材料兼容的所有氣體和氣體混合物。

　　某些腐蝕性氣體可能有限制

　　響應時間 2 秒(典型)到 ± 2% 以內(包括建立時間)，

　　可根據請求提供更快或更慢的可用時間(僅控制器)

　　重復 ±滿量表的 0.2%(根據 SEMI 標準 E56-0309)

　　長期穩定 典型 < 測量值/年值的 2%

　　電源 質量流量計

　　：15-24 VDC ±10%，(230 mA，調節)

　　質量流量控制器：C100L：24

　　VDC ±10% (500 mA，

　　調節) C100M： 24 VDC ±10%， (800

　　mA， 調節) C100H： 24 VDC ±10%， (1260 mA， 調節)

　　(波紋不應超過 100 mV 峰值峰值)

　　工作壓力 0-35 barg (0 = 500 psig)

　　溫度(環境/氣體) 0 ~ 50°C (32 × 122°F)

　　壓力靈敏度 <0.15% / bar (<0.01% / psi) FS (典型 N2，水平安裝)

　　溫度靈敏度 <0.05% FS 測量范圍類型每 1°C (<0.025%每 1°F)

　　熱身時間 < 15 分鐘，全精度

　　材料

　　測量所有濕潤的金屬部件 316SS (1.4404)

　　控制器主體/傳感器材料 316SS (1.4404)

　　控制器閥柱材料 C100L/C101：316SS/410SS/430SS (1.4404/1.4006/1.4016)

　　C100M： 416SS/430 SS (1.4005/1.4016)

　　C100H： 316SS/416SS/430SS (1.4404/1.4005/1.4016)

　　電子外殼 粉末涂層鋼

　　密封 FKM (Viton®) 選項： 氯丁橡膠， EPDM (FDA) 或 FFKM (卡雷茲®)

　　閥門密封件 FKM (Viton®) 選項： 氯丁橡膠， EPDM (FDA) 或 FFKM (卡雷茲®)

　　集成與安裝

　　輸出信號模擬 線性 4~20 mA 或 0-20 mA，500

　　歐姆最大環路電阻和以下之一(

　　用戶可選)：線性 0~5 VDC，1000

　　歐姆最小負載電阻線性 0-10 VDC，1000 歐姆

　　最小負載電阻線性 1-5 VDC，1000 歐姆最小負載電阻

　　設定信號模擬 模擬(選擇一個，用戶可選)：

　　線性4~20mA，0~20 mA。0~5 VDC，0-10 VDC，1-5 VDC

　　輸出信號數字 RS232 可選：RS485;莫德布斯 Rtu (奴隸)， Profibus Dp

　　過程連接 包括配件。選項：斯瓦®(壓縮)、錄像機、錄像機、《不擴散條約》

　　入口部分 無需任何

　　電氣連接 D-15 高密度插頭(15 個引腳)母

　　安裝方向 所有方向都是可能的，但必須在順序時定義

　　安全

　　突發壓力 52 巴(240 psi)，100HP 500 巴(7500 psi)

　　泄漏率 < 1 x 10-9 mbar l/s 他

　　入口保護類 IP20

　　Emc EN 61326-1

　　ATEX 認證 沒有

　　Vügtlin 儀器有限公司 – 自 1986 年以來的卓越流量

　　我們是Vügtlin儀器有限公司，您是智能和創新的氣體流量測量和控制儀器的合作伙伴。

　　高品質的產品、專業的建議、團隊的個人承諾以及我們銷售合作伙伴和客戶之間的激勵伙伴關系是我們?nèi)虺晒Φ年P(guān)鍵要素。

　　瑞士質量工程

　　Vügtlin 是瑞士精密流量儀器的開發商。過去 30 年來，我們的流量專家確保為您的流量測量和控制任務提供高價值產品和解決方案。我們的熱質量流量計和質量流量控制器適用于具有數字和模擬輸出的氣體，IP67/NEMA6 和 ATEX 保護適用于各種應用：

　　氣體分析

　　實驗室設備

　　制藥 / 生物技術 / 生命科學

　　研發

　　OEM 和其他工業應用和解決方案

　　基于最新技術的創新產品

　　我們的高精度流量測量和控制設備基于高科技的半導體 MEMS 傳感器技術。Vügtlin 已售出超過 300.000 臺設備，是該市場備受尊敬的全球參與者。這種成功來自于我們提供最佳產品、解決方案和服務的態度，并成為客戶成功的一部分。 Vügtlin團隊期待幫助您獲得最佳的流量解決方案!

　　我們的OEM合作伙伴和客戶需要可靠的質量和可重復的性能。作為ISO 9001：2015認證公司，我們可以保證最高的質量標準。

　　強大的全球銷售、服務和分銷網絡

　　自 2011 年以來，Vügtlin 是TASI 流量網絡的成員，該網絡提供流量計、流量控制和點膠解決方案。TASI Flow 產品通過美國、瑞士、德國和英國的技術中心進行開發、定制和服務。位于歐洲、亞洲和美的戰略性校準中心使我們能夠在客戶門旁邊提供全方位的服務和應用專業知識。

　　我們與40多個國家的當?shù)劁N售合作伙伴合作，提供強大的全球銷售、服務和分銷網絡
