漢達森專業銷售瑞典AQ空氣傳感器-溫度傳感器-液位開關

　　瑞典 AQ 空氣傳感器無需直接接觸液體即可工作。傳感器上流動的液體使用聲波進行監測。聲波記錄氣體和顆粒的存在，結果顯示在外部控制單元上。

　　瑞典AQ空氣傳感器結構緊湊，可以從一體式旋轉到內部完全光滑，Ra<0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

　　瑞典AQ空氣傳感器可以是CIP(就地清潔)，鋼制空氣傳感器可以是SIP(就地蒸汽)到130°C。 AQ空氣傳感器具有2.1B(聚丙烯)和3.1B證書(316L鋼)的完整溯源證書

　　所有連接均為標準三夾連接，無菌性好，拆裝方便。空氣傳感器由耐酸鋼制成，帶連接器(瑞典AQ傳感器SAC系列)或不帶連接器(瑞典AQ傳感器FCS系列)。

　　AQ 空氣傳感器可以設置為不同的靈敏度級別。該傳感器可檢測小至 2 毫米的氣泡的最大靈敏度。在低靈敏度下，傳感器檢測液體的存在或不存在。
漢達森 祁佳強177*4453*6447

　　AQ 空氣傳感器可用于生物制藥行業和不同的加工行業： • 泵防護裝置 • 氣泡傳感器，AQ 空氣傳感器也可用于易爆環境。

　　安裝空氣傳感器

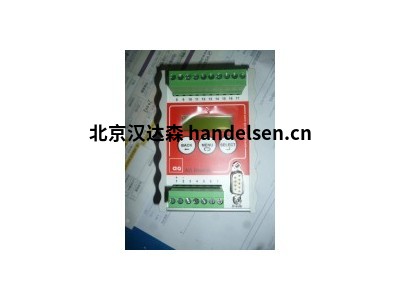

　　一個或兩個空氣傳感器可以連接到超聲波控制器 D72 或 DP72。空氣傳感器是

　　專為安裝mini-TC/TC而設計，通過三聯燈連接正確安裝傳感器非常重要

　　妥善避免泄漏。安裝空氣傳感器時也必須考慮到這一點

　　外部加熱和冷卻源用于保持工作溫度范圍。空氣傳感器是

　　設計用于常壓(0.8 bar-1.1 bar)，正常氧含量為 21%。

　　空氣傳感器的安裝應符合國家規定。所需人員的知識應該執行安裝。

　　產品種類包括：

　　瑞典AQ 空氣傳感器

　　瑞典AQ 溫度傳感器

　　瑞典AQ 液位開關

　　瑞典AQ 加熱器護套

　　瑞典AQ 動力攪拌機

　　客戶主要來自制藥和食品行業。我們還為制造業組裝/生產設備機柜、電氣設備和控制系統。

　　瑞典AQ 傳感器 FCS10-25 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCS16-25 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCS16-50 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS22-50 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS35-50 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCS46-64 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

　　瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

　　電纜

　　空氣傳感器的電纜連接到危險區域。最大電纜長度為 40 米。應該

　　電纜屏蔽非常重要，因為它可以防止外部噪聲進入。如果電纜被延長，請使用相同的或

　　類似的電纜類型(4 芯共用屏蔽)。漢達森 祁佳強177*4453*6447

　　注意!非屏蔽電纜的最大長度應為 40mm。

　　垂直或水平安裝

　　我們建議盡可能安裝垂直液體流動的空氣傳感器。然后氣泡會被吸引到

　　更容易檢測氣泡的中心。

　　如果空氣傳感器水平安裝，我們建議以這種方式旋轉空氣傳感器

　　連接器位于頂部。然后，空氣傳感器頂部的氣泡將更容易被檢測到。

　　氣泡檢測原理

　　通過使用超聲波監測流經空氣傳感器的液體中的氣泡。

　　在空氣傳感器內部，兩束低強度超聲波束以垂直于液體流動的方向穿過液體路徑。

　　如果氣泡移動到其中一個超聲波束，超聲波將被部分偏轉并且強度將被超聲波降低。控制器持續測量超聲波的強度，如果低于閾值，它將檢測到氣泡。液體中的密集顆粒也會使超聲波偏轉，因此可以被檢測到。為了實現對氣泡的極低靈敏度，使用了不同的技術來測量液體對空氣傳感器壁振動的阻尼效應。

　　靈敏度

　　氣泡靈敏度可設置為高、中、低、極低和極低。 (如何設置，請參考 D72 / DP72 超聲波控制器。)

　　當靈敏度設置為高時，可以檢測到直徑約2mm或更大的單個氣泡通過空氣傳感器。

　　當靈敏度設置為中等時，可以檢測到直徑約 3 毫米或更大的單個氣泡。

　　當靈敏度設置為低時，可以檢測到直徑約 10mm 的單個氣泡。靈敏度低

　　它通過需要兩個檢測器同時檢測氣泡來在空氣傳感器中實現。

　　我發現很多小氣泡就像一個大氣泡。

　　如果氣泡很多，即使是微小的(微)氣泡也能被檢測到。

　　當使用非常低的靈敏度時，空氣傳感器*應安裝垂直液體流動

　　否則，留在空氣傳感器內的液滴可能會被檢測為液體。靈敏度極低，適用于直徑<14 mm的空氣傳感器。

　　連接空氣傳感器 漢達森 祁佳強177*4453*6447

　　使用障礙物連接空氣傳感器 Ex

　　超聲波控制器 D72 或 DP72 未經認證，必須與本質安全屏障連接

　　空氣傳感器下圖顯示了如何通過兩個屏障連接兩個空氣傳感器 SAC。這是

　　根據 EN 60079-14 安裝柵欄和傳感器很重要，并總結電壓和電壓

　　根據附錄 B 中的電流。

　　每個空氣傳感器都需要一個齊納屏障。

　　圖中D72/DP72與柵欄之間的線纜類型與柵欄之間的線纜類型相同

　　和空氣傳感器。如果使用其他電纜類型，則必須對其進行屏蔽。電纜的非屏蔽部分不應長時間不需要。

　　選擇障礙

　　必須根據 EN 60079-14 選擇屏障，但也有測量方面的考慮

　　選擇障礙：

　　1. 安全柵必須使用阻性限流。

　　2. 屏障必須抵抗相對于地面的無偏交流電流。

　　3. 勢壘電壓應盡可能高。 (最低±8V AC)

　　4. 阻隔性應盡可能低。 (最多 110 個?)

　　屏障必須盡可能少地衰減 2MHz。對地勢壘電容應盡可能低。

　　推薦屏障：Pepperl + Fuchs Z960。

　　防爆屏障

　　屏蔽鋁板必須放置在屬于每個超聲波的每組屏障之外

　　控制器 D72 / DP72。

　　齊納屏障沒有屏蔽，所以如果沒有屏蔽鋁板，噪音會傳播

　　屬于不同D72/DP72的壁壘。電纜的非屏蔽部分也應該很短

　　防止不同 D72 / DP72 之間的噪音傳輸。

　　屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

　　Ex-barrierhild 卡在 DIN 導軌上，接近本安型齊納屏障
