低外形、快速、直接位置測量

緊湊型設計：高度僅為32 毫米，無絲杠管道或凸緣電機

自鎖，靜止?fàn)顟B(tài)下無熱量產生，無伺服抖動

非接觸式限位和參考點開關

分辨率為100 納米的直接測量線性編碼器

通孔尺寸78毫米×78 毫米（最大位移時為65毫米×65 毫米）

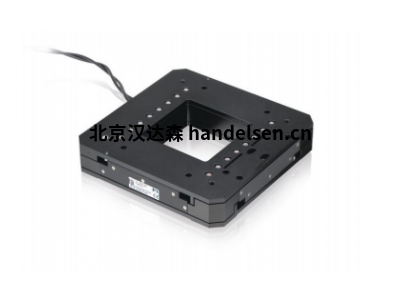

精密級XY位移平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。

增量編碼器用于高精度位置測量

非接觸式光學線性編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響

應用領域

科研和工業. 用于顯微鏡、生物技術、實驗室自動化。可按需提供用于標準光顯微鏡的特殊版本

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止?fàn)顟B(tài)下和關機時自鎖。

交叉滾柱導軌

對于交叉滾柱導軌，滾珠導軌中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱導軌還具有高導向精度和高負載能力的特征。力導向滾動體保持架防止保持架蠕變。

訂購信息：

U型751.24

帶PILine®壓電馬達的XY平臺，行程25 mm×25 mm，7 N驅動力，0.1μm分辨率附件

U型600.A01

PILine®延長線，Sub-D 15針，1米

U型600.A03

用于PILine®的延長電纜，Sub-D 15針，3米

U型600.A05

用于PILine®的延長電纜，Sub-D 15針，5米
