   Horger&Gassler機械測式量支架

機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非常快速和舒適地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。

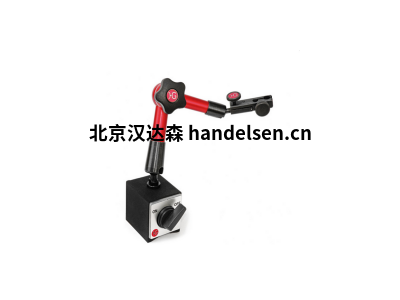

德國Horger&Gassler液壓式測量支架

國內常用的磁性表座分類：
1、Horger&Gassler液壓式測量支架

 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上

2.Horger&Gassler機械測式量支架

 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非常快速和舒適地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。

產品特點：

Horger&Gassler液壓式測量支架

舉例說明
1.液壓測量支架大小150微型(工作半徑150mm)

例如：
液壓測量支架尺寸150 Mini
鎖模力產生     液壓
物料           陽極氧化鋁拋光易切削鋼
球關節臂       M4內螺紋
球關節腳       M6內螺紋
保持力         4KG
保持電源
安全相關應用   3KG

L1              62mm
L2              90mm
半徑            150mm
標準磁塊        直徑35mm
粘合力標準磁鐵  147 N Topfmagnet
測量臺          直徑 8mm H7和燕尾

根據下面配件，可以確認產品貨號
107101 三腳架
107032 三腳架+手臂上的夾持器
107130 三腳架磁鐵+手臂上的夾持器+磁鐵可旋轉微調
107001 三腳架磁鐵+手臂上的夾持器

2.液壓測量支架大小220(工作半徑220mm)
液壓測量支架尺寸220mm
鎖模力產生            液壓
物料                  陽極氧化鋁拋光易切削鋼/塑料星形旋鈕
球關節臂              M6內螺紋
球關節腳              M8外螺紋
保持力的標準應用      7KG
保持電源安全相關應用  5KG
L1                    88mm
L2                    132mm
半徑                  220 mm
標準磁鐵（LxWxH）     60x50x55 mm
粘合力標準磁鐵        800 N可切換
測量臺                直徑8mm H7和燕尾

根據下面配件，可以確認產品貨號
108399 三腳架
108400 三腳架+測量喙，微調
108420 三腳架磁鐵+測量喙，微調

3.液壓測量支架大小260(工作半徑260mm)

4.液壓測量支架大小300(工作半徑300mm)

5.液壓測量支架大小400(工作半徑400mm)

6.液壓測量支架尺寸550(工作半徑550mm)


德國HG磁性表座Hörger & Gässler

德國Horger Gassler:

Horger Gassler液壓臂、Horger Gassler機械臂、Horger Gassler液壓磁性表架等。

Horger Gassler（液壓測量支架Hydraulische Messstative）


轉彎

該公司既有傳統的機床技術，又有最先進的多軸CNC機床，帶有用于整體加工的棒料進給器，因此可以經濟高效地制造出原型，最低要求以及更大數量。

銑削和鉆孔

我們可以在眾多通用銑床上以簡單，精確和靈活的方式生產小批量。對于更復雜的零件和/或更大的數量，我們使用3軸或5軸加工中心，通過它們可以廉價，安全地進行復雜的銑削和鉆孔過程。

研磨和珩磨

可以靈活，高精度地進行平面，內部和外部圓柱磨削。這意味著，無論是傳統方式還是CNC控制，都可以可靠地實現千分之幾毫米的公差。
對于對形狀和位置特性有最高要求以及最小尺寸公差的較小內徑，在生產中使用生產工藝珩磨。這意味著可以根據您的規格精確加工單個零件以及串聯零件中的深孔。

裝配體

由于我們的運營結構，我們還可以為您提供低成本的預組裝組件。在這里，我們利用在各個組裝領域的廣泛經驗，能夠為您提供完全根據您的意愿和規格制造的產品。


通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上。
