全金屬流量計
型號代碼：BGN-S25-309BM0G0-0-S56-X-H
編號。 ：70012084
類型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
測量原理：浮子
安裝條件
安裝位置：垂直
流動方向：從下到上
特征值
測量偏差（本地）：最終值的+/- 2.0％
測量偏差（模擬）：最終值的+/- 2.5％
工藝條件
顯示范圍[Nm³/ h]：5-30
介質：氮氣
密度[kg /m³]：1.25
粘度[mPa·s]：0.0166
處理溫度[°C]：25
過程壓力[巴巴]：1.2
結構構造
材質：1.4571 / 1.4404
材質法蘭：1.4571 / 1.4404
浮動材質：1.4571 / 1.4404
物料測量環：1.4571 / 1.4404
測量環：22 mm-包括間隔環
符合參考號：BG-2090
閥門耐壓：40 bar
過程連接：DN25 PN40形式B1 DIN EN 1092-1
安裝長度[mm]：250
附加設備：
-電氣變送器，由Heinrichs Messtechnik制造
帶有HART®協議的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2線版本，內部計數器
電源24 VDC，負載450歐姆
輸出：
模擬量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的氣體阻尼
-封面：黑色
-M20x1.5電纜密封套
-標記號：：請指定
原產國：德國
說明文件：
操作你維護說明（紙質表格）

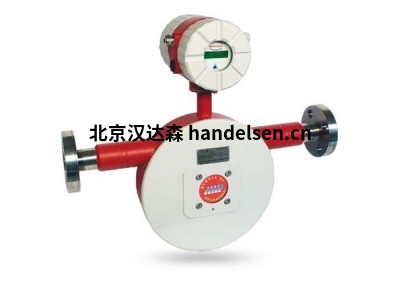

質量流量計
KDS-K-H-PO-0-E1-0-0000
處理數據：
中號-N2
流動方向從下到上
顯示范圍0.5-5Nm³/ h
工藝溫度32°C
密度1.25 kg /m³
粘度0.0166 mPa s
過程壓力p e 6.9 bar
壓力損失12 mbar
閥門數據：
KD型KDS
小型可變面積流量計
全金屬設計
濕部件：1.4404 / 1.4571
過程連接：¼“ NPT（f）
短款（K）
水平連接
連接適配器，不帶
空氣測量范圍：180-1800 Nl / h
PTFE密封
閥上方
安裝長度90毫米
顯示部分：
電氣輸出KEI 1（NJ 1.5-6.5 N）
接近開關感應
Pepperl + Fuchs
NJ1.5-6.5-N
NAMUR開瓶器
環境溫度：-25 ... 100°C
符合標準：DIN EN 60947-5-6（NAMUR）
EN 60079-0
EN 60079-11
EMC符合：EN 60947-5-2
EC型式檢驗證書/防爆標志：
PTB 00 ATEX 2048 X
II 2G ExiaIIC T6至T1 Gb
II 2D Exib IIIC T135°C Db
需要隔離開關放大器
秤類型MB秤（中），II
II 2GD c IIC（BVS 03 ATEX H-B 113）
切換點1 [MB] 1M³/ H OPENING FALLING
測量精度的3％最終價值
應用領域
測量液體和氣體，粘性和腐蝕性介質。
應用領域：化學，石化，石油和天然氣，食品，制藥。
計量和裝載系統，也用于貿易交接
可靠度
特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感
特殊性
同時測量質量流量，密度，溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱
技術指標
感應器
過程連接：EN 1092，ASME B16.5，DIN2512
公稱壓力：PN40，ASME Cl150 / 300
工藝溫度：-40°C至+ 180°C
環境溫度
變送器安裝：-40°C至+ 60°C / + 80°C
單獨的變送器：-40°C至+ 100°C
防護等級：IP 65（EN60529）
用料
濕部件：1.4404（316 L）/ 1.4571（316 Ti）
外殼：鑄鐵（GGG 40.3）
CE標志：壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h
測量誤差
液體：測量值的±0.15％/±0.05％±NP穩定性
氣體：讀數的±0.5％±NP穩定性
密度（液體）：±0.005 g /cm3/±0.003 g /cm3
體積：讀數的±0.2％±NP穩定性
