Burocco-EURO系列控制閥

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

簡介

布魯克EURO系列控制閥可控制多種流體：蒸汽、過熱水、等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域

   本產品適用于稀質流體

   該系列閥門可配套多種閥塞，根據要求自由組合。

產品參數：

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

尺寸(1)

-DN15-DN50

壓力等級

-PN16

閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

閥座

-AISI316L不銹鋼

連接方式

-法蘭 PN16-凸面（RF）UNI2229

上閥蓋

-符合AAISI420標準鋼

閥塞

等百分比、線性。

AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

AISI 316L帶高性能聚合物插芯(HPP)

自調節填料箱

STD-PTFE 材質 “V”形環+石墨環

LTS-純PTFE “V”形環

閥殼

-球墨鑄鐵 GS400-12(環氧清漆)

伺服控制器

-刻印標牌FE（環氧清漆）正反向氣動作用力（最大 2.5bar）

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-電流設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

密封等級

-符合UNI EN1349標準的規定

-軟密封VI級

使用限制

-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度200℃；

蒸汽最高壓力12bar，室溫時誰的最高壓力16bar

EURO-DN20-(GS 400-12)-PN16-NC

應用：

液壓水位控制閥具有自動開啟關閥管路以控制水位的功能，適用于工礦企業、民用建筑中各種水塔（池）自動供水系統，并可作常壓鍋爐循環供水控制閥，本閥體積小、安裝簡便，啟用靈敏度高，水頭損失小無水錘現象，由小浮球控制能大大提高水塔利用率，對于新建水塔由于浮球體積減小而使水塔上部留給浮球自由浮動所需高度減小降低水塔造介，克服老式桿浮球閥體積大、易損壞、工作壓力低、大量溢水等弊病、是新建水塔及更換老式浮球閥比較合適的產品

 Ps:本產品適用于稀質流體

閥體結構：

控制閥由兩個主要的組合件構成：閥體組合件和執行機構組合件（或執行機構系統），分為四大系列：單座系列控制閥、雙座系列控制閥、套筒系列控制閥和自力式系列控制閥。四種類型閥門的變種可導致許許多多不同的可應用的結構，每種結構有其特殊的應用、特點、優點和缺點。

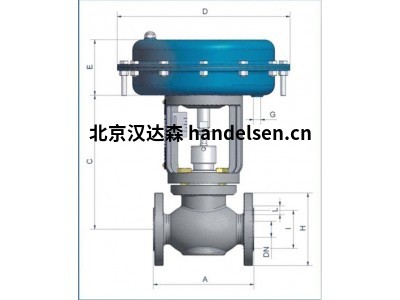

閥門尺寸表：

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。

控制閥的附件包括：

1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；

6、氣動繼動器使執行機構的動作加速，減少傳輸時間；

7、空氣過濾減壓閥用于凈化氣源、調節氣壓；

8、儲氣罐保證當氣源故障時，使無彈簧氣缸活塞執行機構能夠將控制閥動作到故障安全位置。其大小取決于氣缸的大小、閥門動作時間的要求及閥門的工作條件等；

總之，附件的作用就在于使控制閥的功能更完善、更合理、更齊全。
