德國WAYCON編碼器B36









鄧?yán)?/span>             QQ：2111646792               手機：13021972807             電話：010-64714988-223             傳真：010-64714988-668             郵件：tk8@handelsen.cn

　　WayCon專業從事精密測距系統和專業的傳感技術行業和研究。WayCon開發和生產高精度傳感器廣泛的全球需求服務于客戶。1999年以來，他們一直致力于開發和制造用于位置和距離測量的精密傳感器。作為一家總部位于慕尼黑附近的陶夫基興并在科隆附近的布呂爾設有分公司的創新型公司，他們的產品銷往世界各地，目前他們擁有直銷點與30多個國家/地區的經銷商聯系。德國WayCon公司的產品有：WayCon傳感器、WayCon擺度傳感器、WayCon激光傳感器、WayCon超聲波傳感器、WayCon磁致伸縮傳感器、WayCon編碼器、WayCon位移傳感器、WayCon拉線傳感器、WayCon振動傳感器、WayCon拉繩位移傳感器、WayCon信號調節器、WayCon液壓傳感器等。

　　一、德國WAYCON公司簡介

　　Waycon,自1999年以來，他們一直在開發和制造位置和距離測量的精密傳感器。作為一家總部位于慕尼黑附近的Taufkirchen的創新型公司，在科隆附近的Brühl具有分公司，他們的產品銷往世界各地，他們目前有直接的聯系20多個國家的分銷商。他們的目標是為他們的客戶提供最好的測量技術解決方案。這就是他們?yōu)楣I(yè)和研究領域的各種應用開發和生產各種規格的傳感器的原因。他們的產品范圍包括優質傳感器和定制解決方案，從原型到批量生產。在Taufkirchen制造的產品均符合嚴格的質量標準，并且每件產品都帶有校準證書。

　　二、德國WAYCON主要產品介紹

　　1、德國WAYCON數字長度計

　　海德漢公司的數字式長度計是高精度傳感器，可在整個測量范圍內提供準確度。它們具有在很長一段時間內始終如一的高精度以及高熱穩定性。無論零件的尺寸為10毫米還是100毫米，其實際尺寸始終以相同的高質量測量。海德漢長度計適用于各種應用，并用于工業環境。它們?cè)谏a(chǎn)計量、多點檢測站、測量設備監控和位置測量設備中具有廣泛的應用。

　　2、德國WAYCON編碼器

　　該傳感器類可高精度測量旋轉部件的角度變化。數字編碼器的測量方法基于周期性刻度線，可增量提供TTL、HTL或完全以總線接口形式(Profibus、SSI、CANopen、Profinet..)。然而，模擬角度傳感器通過電位計將要檢測的角度變化轉換為絕對信號。氣缸活塞的行程測量對傳感器技術提出了特殊的挑戰。WayCon提供基于不同物理技術的廣泛產品系列。

　　3、德國WAYCON激光傳感器

　　由于其高分辨率激光傳感器非常適合非接觸式精確測量距離、路線和位置。通過先進的分析方法，激光傳感器的電子元件通過三角測量或相移計算到測量對象的準確距離。傳感器緊湊而堅固的設計使得即使在狹窄的條件下也能進行測量。如果您需要傳感器提供的測量值的可視化，WayCon通過他們的顯示系列PAX和WAY為您提供所有常見傳感器信號的完美解決方案。顯示控件特性的概述將幫助您找到適合您的傳感器的顯示控件。選擇主要取決于所用傳感器的輸出信號。測量顯示器的模塊化結構允許改裝與其輸出信號相匹配的輸出卡。

　　4、德國WAYCON超聲波傳感器

　　無論顏色和材料如何，超聲波傳感器都可以在不接觸測量對象的情況下進行測量。超聲波是傳感器發出的高頻振蕩，被測量物體反射后以回波的形式被接收回來。根據聲音的傳播時間，傳感器計算出與距離成正比的模擬輸出信號。超聲波傳感器的一個經典應用是液位測量。信號調節器PMX-24將帶有電位計輸出的傳感器信號轉換為0…10 V或4…20 mA等模擬信號。

　　5、德國WAYCON渦流傳感器

　　可以通過渦流傳感器無接觸且無磨損地檢測導電材料的距離、位置或位置變化。高頻交流電為傳感器頭中的線圈供電。由此產生的電磁場在被測材料中感應出渦流，垂直于激發場。線圈交流電阻的最終變化與傳感器與目標材料的距離成正比。由于他們顯示器的模塊化設計，它們可以輕松配備各種輸出卡，以便可以通過控制器或PC對數據進行進一步處理。重置為零、設置限制、線性化、縮放等功能增加了顯示器的普遍適用性。

　　三、德國WAYCON主要產品和部分產品型號

　　1、德國WAYCON主要產品

　　①德國WAYCON拉線傳感器

　　②德國WAYCON激光傳感器

　　③德國WAYCON線性電位器

　　④德國WAYCON磁性秤

　　⑤德國WAYCON非接觸式電感式傳感器

　　⑥德國WAYCON渦流探頭

　　⑦德國WAYCON磁致伸縮傳感器

　　⑧德國WAYCON編碼器

　　⑨德國WAYCON超聲波傳感器

　　⑩德國WAYCON電容式傳感器

　　?德國WAYCON數字長度計

　　?德國WAYCON數字線性秤

　　?德國WAYCON液壓傳感器

　　2、德國WAYCON部分產品型號

　　①德國WAYCONMH120(NEW)

　　②德國WAYCONSX50

　　③德國WAYCONSX80

　　④德國WAYCONSX120

　　⑤德國WAYCONSX135

　　⑥德國WAYCONSX系列

　　⑦德國WAYCONSX200

　　⑧德國WAYCONSX300

　　⑨德國WAYCONLX

　　⑩德國WAYCONFX-HM

　　?德國WAYCONZX

　　1、德國WAYCON編碼器產品介紹

　　該傳感器類可高精度測量旋轉部件的角度變化。數字編碼器的測量方法基于周期性刻度線，可增量提供TTL、HTL或完全以總線接口形式(Profibus、SSI、CANopen、Profinet..)。然而，模擬角度傳感器通過電位計將要檢測的角度變化轉換為絕對信號。帶有1圈電位計的旋轉傳感器這種電位計用于測量小于360°的角度。滑軌呈圓形。滑軌的某一部分不導電。這樣就定義了測量范圍的開始和結束。

　　2、德國WAYCON編碼器產品概述

　　當軸逆時針轉動時，軸上的信號增加。光標一到達滑軌的非導電部分，輸出信號就下降到零。如果進一步轉動，一旦到達測量范圍的起點，信號就開始再次增加。連續旋轉是可能的。一般來說，1轉電位計是在測量范圍內使用的。如果傳感器在連續旋轉模式下使用，光標會被拖動到滑軌的非導電部分，從而導致磨損增加。帶有3、5或10圈電位計的旋轉傳感器這種類型的電位計有一個起點和一個終點(不連續旋轉)。當軸逆時針轉動時，軸上的信號增加。

　　3、德國WAYCON編碼器產品特點

　　模擬輸出版本為5VT和10VT的旋轉傳感器配備有可教的內部電子設備，稱為VT-Electronics。傳感器電位計提供的信號由虛擬儀器電子設備數字化。這些數字信息首先由電子設備處理，然后轉換回來，作為模擬輸出信號0到5V或0到10 V輸出數字化提供了兩種調整可能性，通過這兩種可能性，可以使用擠壓器單獨配置傳感器:1.測量范圍的教學。在一個成功的教學過程后，擠壓器可以從傳感器上取下，用標準電纜或連接器代替。2.設置單獨的開關點。壓榨機允許設置單個開關點開路集電器。開關信號通過多功能線(MFL)發出。

　　4、德國WAYCON編碼器產品技術參數

　　①外殼直徑：40毫米或60毫米

　　②軸直徑：為6毫米或10毫米

　　③測量范圍：為90至43200攝氏度

　　④線性度：高達0.05%

　　⑤模擬輸出:電位計，0...10伏，4...20毫安

　　⑥可教輸出:0...5伏，0...10伏

　　⑦溫度范圍:-20...+85℃

　　⑧最高轉速：200轉/分鐘

　　⑨外殼:陽極氧化鋁，不銹鋼

　　5、德國WAYCON編碼器部分產品型號

　　①德國WAYCONWP

　　②德國WAYCONWPI

　　③德國WAYCONB36

　　④德國WAYCON B58

　　⑤德國WAYCONM36

　　⑥德國WAYCONM58

　　⑦德國WAYCONSSI

　　⑧德國WAYCONEtherCAT

　　⑨德國WAYCONCANopen

　　⑩德國WAYCONProfibus

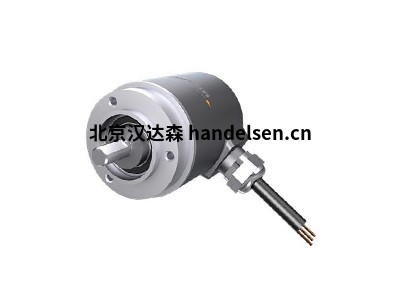

　　德國WAYCON編碼器B36
