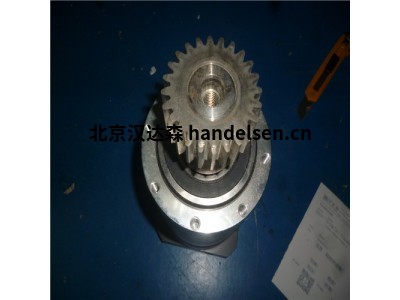

德國Graessner變速箱PlanetGear PLGE120H

金石宇 QQ：2850590587   手機：15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk6@handelsen.cn

　　額定輸出扭矩10Nm，最大加速扭矩21Nm，緊急停止扭矩35Nm，標稱輸入速度4000min-1，最大輸入速度8000min-1，空載運行扭矩0.03Nm，最大徑向載荷710N，最大軸向載荷640N，防護等級IP54 (IP65)，重量0.7Kg

　　德國Graessner公司簡介

　　德國Graessner變速箱，德國Graessner微型變速箱，德國Graessner伺服變速箱，德國Graessner循環齒輪箱，德國Graessner行星齒輪箱，德國Graessner平面螺旋齒輪箱

　　65年 • 經驗• 質量 • 可靠性 • 遵守時間表。

　　斜面齒輪使用外殼、軸、法蘭和軸承創建強大的系統。您復雜的設計與Nidec Graesner 合作良好 ， Graessner從事智能概念工作超過 65 年。

　　Graessner的客戶，成熟的機械和工廠建筑公司，不僅受益于Graessner的創新驅動技術，而且從Graessner對傳統價值觀的承諾，如質量，可靠性和準時。Graessner也始終在您的預算范圍內高效工作。

　　結合精度和性能需要深入了解不同的行業和應用。作為行業系統合作伙伴，Graessner不只提供任何解決方案，即針對特定項目或大規模生產，Graessner開發最佳的工程解決方案，為您提供更多扭矩、更少噪音、更高效率和更高精度。

　　簡而言之：完美的解決方案，使您在當今競爭激烈的全球市場中更具競爭力。在Graessner，這一切都相互連接。Graessner使用特殊的齒輪軟件計算斜面齒輪，自己制造齒輪，并滿足個人客戶的愿望。

　　Graessner母公司的高素質和經驗豐富的員工團隊，以及全球專家網絡和Graessner的長期分銷合作伙伴，共同努力，確保貴公司的成功。

　　德國Graessner變速箱，德國Graessner微型變速箱，德國Graessner伺服變速箱，德國Graessner循環齒輪箱，德國Graessner行星齒輪箱，德國Graessner平面螺旋齒輪箱

　　德國Graessner分類：

　　德國Graessner高性能斜面變速箱：緊湊和剛性設計確保最高性能，同時空間和重量效率高，軸和斜齒輪之間的摩擦鎖定擬合，節能率高達98%

　　德國Graessner微型高性能斜面變速箱：微型齒輪，以獲得最大精度，低反沖和高傳輸精度，箱硬化斜齒輪齒系統，摩擦鎖定軸和斜齒輪適合，通過 98% 的高效率高效節能，超輕鋁外殼，通過合成潤滑脂免費維護

　　德國Graessner高度動態伺服直角變速箱：直角變速箱，單級，比分從3：1到15：1，兩階段高達150：1，緊湊和剛性的設計確保了最高性能，同時空間和重量效率高，變速箱可終身潤滑，幾乎免維護(在正常情況下使用時)，96% 的高效率評級可節省能源成本(DG-HR 為 92%)

　　德國Graessner性價比高的直角伺服變速箱：直角變速箱，單級，比分5：1，8：1，10：1和15：1，緊湊和剛性的設計確保了最高性能，同時空間和重量效率高，變速箱可終身潤滑，幾乎免維護(在正常情況下使用時)，高達 96% 的高效率評級可節省能源成本。

　　德國Graessner全能型伺服直角變速箱：4 種配置 - 包括輸出中的行星齒輪，17 傳輸比率，緊湊而穩定的設計確保了尺寸小、重量輕的最大性能，由于使用壽命的潤滑，變速箱在正常操作條件下幾乎無維護，節能效率高達96%，精確由于<5弧分鐘低反彈，通過燈籠和耦合的可變電機附件

　　德國Graessner螺旋斜面齒輪箱：所有組件的精度，適合高輸入速度，非常緊湊的設計，直接或通過耦合安裝電機，高扭轉僵硬，高扭矩，特別是低噪音由于低低斜齒輪

　　德國Graessner機器人的高精度應變波齒輪箱：彈性齒輪和彈性軸承采取橢圓形與凸輪插入，彈性齒輪和內部齒輪以穩定的方式在橢圓長軸的兩端工作，固定內部齒輪后，當凸輪(輸入)順時針旋轉時，彈性齒輪(輸出)逆時針旋轉。其旋轉速度由兩個齒輪之間的齒數差決定

　　德國Graessner旋轉齒輪箱：高效率，高定位精度，無反沖，低噪音，高剛度，空心軸可用

　　德國Graessner行星齒輪箱：緊湊型設計，高效率，高扭轉剛性，低質量慣性時刻，高超載容量，高動態，大傳輸比

　　德國Graessner動態正齒輪箱：經濟生產，簡單的機械運動和動力傳輸，高效率，高運行平滑度，高軸向和徑向負載，低環狀反彈，廣泛的應用，服務壽命長

　　德國Graessner平面螺旋變速箱：扭矩 負載分布在一個大接觸表面，并網格與幾個牙齒，效率 效率保持不變，無論齒輪比率如何，精度 TorusGear 的獨特設計簡化了反彈的調整或消除，高操作可靠性 移動部件數量少可提高操作可靠性，易裝配 簡單而緊湊的齒輪單元設計僅由托魯斯輪轂、曲線輪和外殼組成，便于進行簡單而短的裝配過程

　　德國Graessner主要系列型號：

　　德國Graessner變速箱Power Gear P配置L系列：大小 從 P54 到 P450 的 12 個變速箱尺寸，配置 L，H，FL，FH，比率 從 i = 1：1 到 5：1，軸布置 WA 1， WA 3， WA 13，輸入轉速 n1max 長達 7500 分鐘-1，電機安裝 直接安裝空心軸/法蘭，輸入和輸出與固體軸。兩側或一側的輸出。

　　德國Graessner變速箱Power Gear P075L：標稱扭矩45Nm，最大加速扭矩68Nm，緊急停止扭矩90Nm，輸入轉速2000min-1，重量4,5Kg

　　德國Graessner變速箱Power Gear P170L：標稱扭矩585Nm，最大加速扭矩878Nm，緊急停止扭矩1170Nm，輸入轉速3000min-1，重量38,5Kg

　　德國Graessner變速箱Power Gear P240L：標稱扭矩2150Nm，最大加速扭矩3225Nm，緊急停止扭矩4300Nm，輸入轉速2000min-1，重量103,5Kg

　　德國Graessner變速箱Power Gear P配置H系列：大小 從 P54 到 P450 的 12 個變速箱尺寸，配置 L，H，FL，FH，比率 從 i = 1：1 到 5：1，軸布置 WA 1， WA 3， WA 13，輸入轉速 n1max 長達 7500 分鐘-1，電機安裝 直接安裝空心軸/法蘭，輸入與固體軸。輸出與空心軸和鍵槽。

　　德國Graessner變速箱Power Gear P140H：標稱扭矩360Nm，最大加速扭矩540Nm，緊急停止扭矩720Nm，輸入轉速3500min-1，重量22,0Kg

　　德國Graessner變速箱Power Gear X配置L系列：大小 9 變速箱尺寸從 X54 到 X280，配置 L， H，減速比 i = 1：1，軸布置 WA 1， WA 3， WA 13，名義輸出扭矩 T2N 高達 5500 Nm，輸入速度 n1max 長達 4000 分鐘-1，輸入和輸出與固體軸，兩側或一側的輸出。

　　德國Graessner變速箱Power Gear X75L：標稱扭矩87Nm，最大加速扭矩131Nm，緊急停止扭矩174Nm，輸入轉速2000min-1，重量5,0Kg

　　德國Graessner變速箱DynaGear D系列：大小 D37 到 D190 的 9 種尺寸，比率 從 i = 3：1 到 i = 15：1，軸布置 WA 1L， WA 3L， WA 13L， WA 1LSV， WA 3LSV，輸入轉速 n1max 長達 8000 分鐘-1，電機安裝 通過燈籠和耦合

　　德國Graessner變速箱DynaGear D90：標稱扭矩140Nm，最大加速扭矩210Nm，緊急停止扭矩280Nm，輸入轉速7000min-1，輸出端的齒隙剛度10,5Nm/arcmin，徑向力 7200N，軸向力 3600N，重量9,5Kg

　　德國Graessner變速箱DynaGear D115：標稱扭矩260Nm，最大加速扭矩390Nm，緊急停止扭矩520Nm，輸入轉速6000min-1，輸出端的齒隙剛度23,4Nm/arcmin，徑向力 10000N，軸向力 5000N，重量15,5Kg

　　德國Graessner變速箱DynaGear D190：標稱扭矩1440Nm，最大加速扭矩2160Nm，緊急停止扭矩2880Nm，輸入轉速4500min-1，輸出端的齒隙剛度126,0Nm/arcmin，徑向力 22500N，軸向力 11250N，重量60Kg

　　德國Graessner變速箱KS TwinGear系列：比率高達 75：1，扭矩高達 7500 Nm，最低使用壽命15000h，保護等級IP 64

　　德國Graessner變速箱Kegelstirnradgetriebe KS30L：標稱扭矩480Nm，最大加速扭矩720Nm，緊急停止扭矩960Nm，輸入轉速6000min-1，徑向力 10000N，軸向力 5000N，重量27Kg

　　德國Graessner變速箱Kegelstirnradgetriebe KS35FL：標稱扭矩950Nm，最大加速扭矩1425Nm，緊急停止扭矩1900Nm，輸入轉速5000min-1，徑向力 15000N，軸向力 7500N，重量52Kg

　　德國Graessner變速箱Kegelstirnradgetriebe KS35H ：標稱扭矩950Nm，最大加速扭矩1425Nm，緊急停止扭矩1900Nm，輸入轉速5000min-1，徑向力 15000N，軸向力 7500N，重量52Kg

　　德國Graessner變速箱PlanetGear系列：市場上最廣泛的幀尺寸和比率，一流的反彈(≤5弧分鐘)，廣泛的安裝適配器為任何電機提供簡單、精確的附件，終身潤滑的免維護解決方案，高性能潤滑脂允許在任何方向上靈活安裝，行業標準安裝尺寸

　　德國Graessner變速箱PlanetGear PLGE120H：額定輸出扭矩10Nm，最大加速扭矩21Nm，緊急停止扭矩35Nm，標稱輸入速度4000min-1，最大輸入速度8000min-1，空載運行扭矩0.03Nm，最大徑向載荷710N，最大軸向載荷640N，防護等級IP54 (IP65)，重量0.7Kg

　　德國Graessner變速箱PlanetGear PLGE120H
