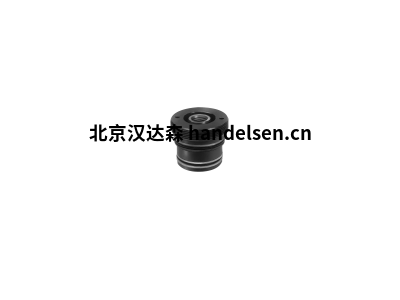

孔夾特別適合對直徑為 16 到 46 mm 的平穩加工孔的工作件進行中軸和夾緊，以及孔軸的支撐面方形。孔夾是雙作用拉式圓柱體的組合，配備段夾襯套，由固定圓錐體上的領帶桿拉動。因此，夾緊襯套的段徑向擴展至要夾緊的工作件的孔徑。通過同時軸向運動，工作件被夾在房屋的硬化支撐上。可獲得的低夾緊力取決于孔內摩擦因素和工作壓力。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　孔夾 B1.4841、B1.4842 和 B1.4843

　　孔夾特別適合夾緊支撐面直徑為 7.8 到 17.7 mm 的光滑孔的工作件。

　　孔夾是雙效拉式氣

　　缸。活塞上固定了可交換的夾緊襯套。

　　夾緊襯套的 4 個部分通過錐式夾緊螺栓以彈簧力徑向擴展。因此，膨脹力始終相同，獨立于液壓夾緊壓力。夾緊襯套的解開和工作件的拉下夾緊均由液壓控制。

　　連接正氣壓保護，夾緊襯套保護免受冷暖劑和冷卻劑。在工作件的硬化支撐表面，有一個用于連接氣動座椅檢查的孔孔。

　　孔夾 B1.4841、B1.4842 和 B1.4843

　　孔夾 B1.485

　　獲得專利的孔夾特別適用于在支撐面上安裝直徑為 6.6 到 13.8 mm 的孔孔的工作件。

　　工作件直接放在孔夾上，以便剩余的表面可以自由加工 5 面。由于其小而古怪的設計，孔夾可以放置非常接近工作件輪廓。

　　具有中心和補償的變種可以補償側負載。根據負荷可以增加夾緊力是必要的，因為軸向夾緊力相對較小。

　　在孔夾的機身中，安裝雙效液壓缸。通過擰緊螺絲活塞通過釘固定一個驅動器銷，

　　這是古怪地安排在外殼的邊緣激活活塞。夾緊環以錐形套筒為中心，由夾緊螺絲的頭部保持。

　　夾緊螺絲通過螺紋涂層固定，防止松動。通過正氣壓保護的連接，可以避免液體和冷水的滲透。

　　孔夾 B1.485

　　孔夾偏心 B1.486

　　液壓操作的孔夾特別適合在支撐面直徑為 8 到 12 mm 的光滑孔孔的工作件中夾緊。

　　工作件直接放置在孔夾的硬化支架上，在夾緊過程中不會變形。由于夾緊在孔內，剩余的表面可以自由加工 5 面。

　　雙效液壓缸運行一個領帶螺栓，該螺栓偏心地排列在夾緊螺栓安全接合的外殼

　　邊緣。

　　這種錐形夾緊螺栓擴展了硬化的夾緊襯套，使其點以正適合的方式穿透工作件中的孔表面(參見"夾緊原理")。

　　在松開工作臺支支撐后，可以非常快速地交換夾緊螺栓和夾緊襯

　　套。孔夾可以留在夾具上，沒有液壓油逸出。

　　所有功能都可以進行氣動監控。使用連接進行正氣壓保護可防止液體和冷水進入夾緊襯套。

　　孔夾偏心 B1.486

　　孔夾偏心 B1.486 - 夾緊原理 -

　　液壓螺紋車身夾緊模塊 B 1.480

　　B1.480 與 C 清洗機顯示與 C 清洗機相關的工作件的軸向夾緊，根據 DIN 6371/6372。每個夾緊過程必須連接 C 清洗器(松散部分)。當夾緊彈性體彈簧元件(參見B1.480 帶彈性體彈簧元件)時，工作件必須以位置法蘭的肩部為中心，因為彈性體彈簧元件只能引入軸向和徑向夾緊力。

　　當使用磁盤(B1.480夾緊盤)時，中心由磁盤提供，因為軸向和徑向力被應用。

　　必須使用夾緊元件的決定取決于工作件的耐受性和所需的軸向保留力。

　　作為一種選項，液壓螺紋體夾緊模塊與外殼可用(液壓螺紋體夾緊模塊B1.480與外殼)。


　　B1.480 液壓螺紋車身夾緊模塊

　　B1.481 孔夾

　　B1.4841 孔夾

　　B1.4842 孔夾

　　B1.4843 孔夾

　　B1.485 孔夾

　　B1.486 孔夾， 偏心

　　B1.487 孔夾

　　螺紋體夾緊模塊 - 1574811

　　+32x6 毫米 24.5 kN = 500 條，請參閱第 1.480 頁

　　螺紋體夾緊模塊 - 1574812

　　+32x6 毫米 24.5 kN， 與身體 + 500 酒吧， 見第 B 頁 1.480

　　孔夾，雙作用，拉型 - 4317100

　　夾緊范圍 16 - 21，9 mm • 具有中線功能 • 50 條，根據數據表 B1.481

　　孔夾，雙作用，拉型 - 4317110

　　夾緊范圍 16 - 21，9 mm • 補償 • 50 條，根據數據表 B1.481

　　孔夾，雙作用，拉式 - 4317120

　　夾緊范圍 16 - 21，9 mm • 無中環 - 50 條，根據數據表 B1.481

　　孔夾，雙作用，拉式 - 4317200

　　夾緊范圍 22 - 27，9 mm • 具有中線功能 • 75 條，根據數據表 B1.481

　　孔夾，雙作用，拉型 - 4317210

　　夾緊范圍 22 - 27，9 mm • 補償 • 75 條，根據數據表 B1.481

　　孔夾，雙作用，拉型 - 4317220

　　夾緊范圍 22 - 27，9 mm • 無中環 • 75 條，根據數據表 B1.481

　　孔夾，雙作用，拉式 - 4317300

　　夾緊范圍 28 - 33，9 mm • 具有中線功能 - 150 條，根據數據表 B1.481

　　孔夾，雙作用，拉式 - 4317310

　　夾緊范圍 28 - 33，9 mm • 補償 • 150 條，根據數據表 B1.481
