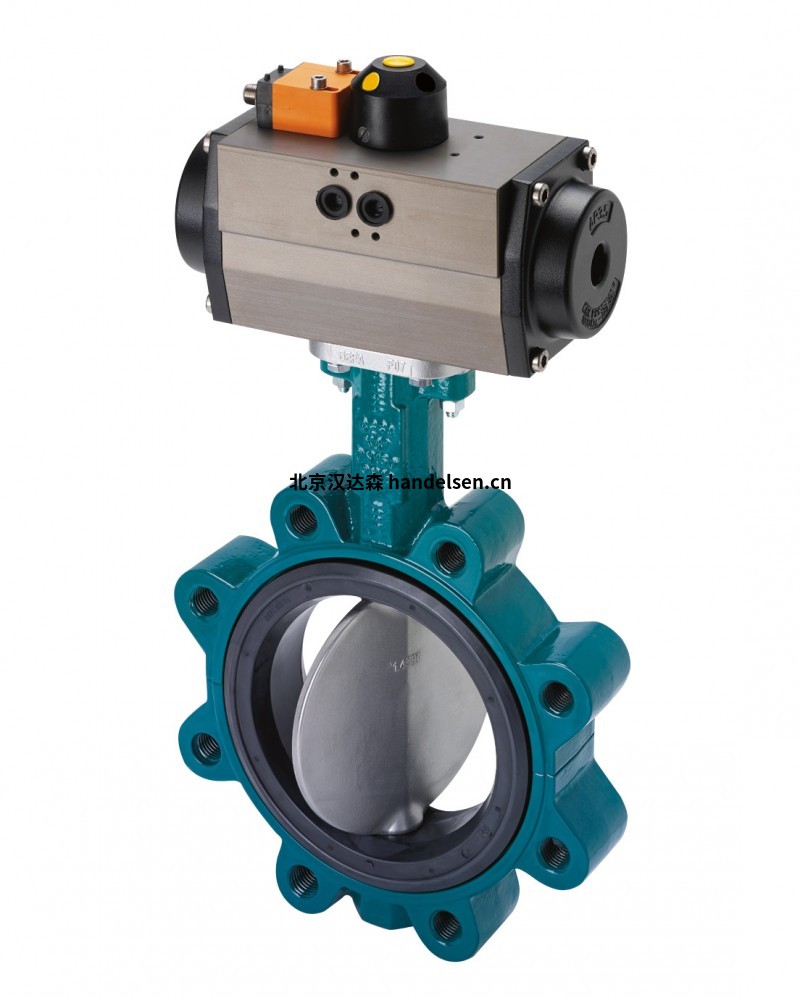

gefa軟密封蝶閥 KG7：
技術數據
法蘭間安裝的凸耳式蝶閥 EN 1092, DN 50 - DN 150: PN 10/16, DN 200 - DN 300: PN 10, DN 200 - DN 300: PN 16, ASME class 150. 兩件式閥體帶有螺紋凸輪，用于從兩側進行牢固的法蘭連接。管道可以從一側的法蘭上拆下，真空密封。
尺寸DN 50 – DN 300
面對面尺寸DIN EN 558 line 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE-Marking、TA Luft、FDA 批準、食品認證1935/2004，ATEX
好處
中心閥瓣牢固，
無間隙圓盤/閥桿連接
非常貼心的服務：
座環更換非常快
由于兩件式機身設計
完整的身體內襯彈性體
與座圈作為多功能
密封元件
可用于幾乎所有媒體，從
與酸一起用于敏感食物和
制藥業
過程的控制和調節
無滯后
符合標準 EN 593
安裝位置
K系列蝶閥可以安裝在任何位置。
但是，推薦的安裝位置是軸水平放置。閥瓣下側應
在流動方向打開。
安裝步驟
軟密封過程阻尼器 K 系列必須切換到稍微傾斜的圓盤位置才能安裝
是。
閥盤不得從閥的長度伸出。
小心地在充分展開的配對法蘭之間滑動翻蓋。
如果現場焊接管道，應臨時安裝管件代替蝶閥
因為飛濺的火花和焊接殘留物會因高溫而損壞閥座環。
切勿讓蝶閥安裝完成管道/法蘭的焊接。
用法蘭螺釘將蝶閥居中。使用翻蓋外殼的外徑
完全居中！
危險！
如果皮瓣之間的位置不當
使用法蘭，座圈
轉移并被摧毀。
拆下管道的膨脹部分，在閥瓣完全打開的情況下，穿過法蘭螺釘
均勻而輕松地擰緊。
檢查對應法蘭之間閥門的中心位置。
操作翻板幾次，在關閉的開關位置，法蘭螺釘再次交叉
均勻擰緊至下表中的值。
必須檢查閥盤是否可以在整個回轉角度上自由切換。
安裝法蘭外殼作為端接件的蝶閥時，自由連接處還設有
固定盲法蘭。
