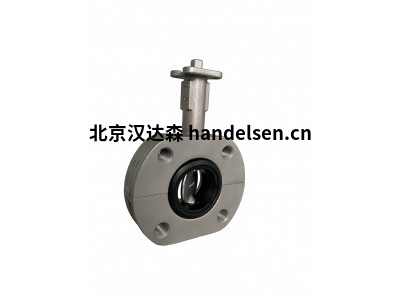

gefa德國軟密封蝶閥 K14系列
技術數據
法蘭蝶閥，用于安裝在 EN 1092、PN 10/16、ASME 150 級法蘭之間。帶螺紋孔眼的兩件式不銹鋼閥體。在保持基本 KG7 系列的所有優點的同時，這種全不銹鋼設計適用于需要無腐蝕使用的所有區域，甚至是外部組件。食品/飲料行業和制藥行業以及化工行業甚至海水負載就是這種情況。
公稱寬度DN 25 - DN 40
面對面尺寸DIN EN 558 系列 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE 標志、MRL、DGRL、ATEX、TA Luft ，FDA批準，食品認證1935/2004
應用和行業
水/廢水
工廠建設
食品行業
化工和石化行業
油漆、油漆、染料等。
gefa德國軟密封蝶閥 K14系列
安裝
清潔所有零件，檢查軸承，必要時更換。
將閥座壓入閥體。調整座椅，使座椅的鉆孔適合
與身體的鉆孔一起。
放入圓盤，用心軸調整。
安裝閥桿。
用螺釘/螺栓將閥瓣和閥桿安裝在一起。
僅適用于內襯圓盤：
安裝螺栓，完成整個閥門后，將附帶的橡膠備件與
膠和硫化它。
安裝上、下防塵環，將滑環和支撐環安裝在
底端。
安裝上滑環和調節環。
關閉閥門，然后按下并固定調節環。
放置座螺絲。
安裝執行器，多次移動圓盤并進行壓力測試。
儲存：碟片 15° 打開。
GEFA蝶閥系列：
GEFA軟密封蝶閥型號：
gefa軟密封蝶閥 KG7 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 KG9 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K17 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 K19 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K07 雙法蘭蝶閥，一體式閥體
gefa軟密封蝶閥 KS9 對夾式或凸耳式蝶閥，充氣式座圈
gefa軟密封蝶閥 K08 對夾式蝶閥，一體式閥體
gefa軟密封蝶閥 K11 對夾式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 K14 凸耳式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 KG2 對心對夾蝶閥，一體式蝶閥
gefa軟密封蝶閥 KG4 中心凸耳式蝶閥，一體式閥體
gefa軟密封蝶閥 DVGW 氣體 KG2/4 具有 DVGW 天然氣認證
gefa軟密封蝶閥 DVGW 水 KG2/4 具有 DVGW 認證的水
PTFE襯里蝶閥型號:
gefa內襯四氟蝶閥 K16 對夾式蝶閥，兩件式閥體
gefa內襯四氟蝶閥 K18 凸耳式蝶閥，兩件式閥體
gefa內襯四氟蝶閥KG6 對夾式蝶閥，兩件式閥體
gefa內襯四氟蝶閥KG8 凸耳式蝶閥，兩件式閥體
GEFA雙偏心閥型號：
gefa蝶閥雙偏置設計 HG1 對夾式蝶閥
gefa蝶閥雙偏置設計 HG7 凸耳式閥門，可以從一側的法蘭上拆下
gefa蝶閥雙偏置設計 HGF 對夾式或凸耳式蝶閥，防火型
gefa蝶閥雙偏置設計 HGC 對夾式或凸耳式蝶閥，低溫型
gefa蝶閥雙偏置設計HGH 帶加熱夾套的蝶閥
gefa蝶閥雙偏置設計 HGHL 加熱用雙殼焊接閥門
gefa蝶閥雙偏置設計 HG7- BK 凸耳式閥門，可從兩側法蘭上拆下
gefa蝶閥雙偏置設計 HG1/7 L 用于食品工業
