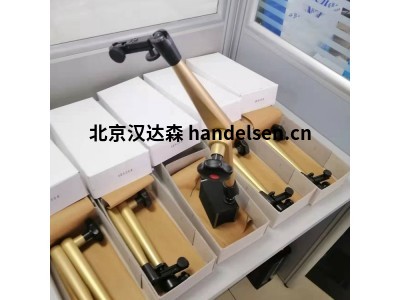

HG液壓測量支架工作半徑260mm系列
魏曉杰小組
QQ：2850590592
手機：18518172400
電話：010-64714988-177
傳真：010-84786709-667
郵件：sales7@handelsen.cn |
 |
一、國內常用的磁性表座分類：
1、Horger&Gassler液壓式測量支架
通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上
2.Horger&Gassler機械測式量支架
機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非常快速和舒適地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。
二、液壓測量支架尺寸260mm
鎖模力產生 液壓
物料 陽極氧化鋁拋光易切削鋼 塑料星形旋鈕
球關節臂 M6內螺紋
球關節腳 M8外螺紋
保持力的標準應用 16KG
保持電源安全相關應用 12KG
L1 115mm
L2 153mm
半徑 260 mm
標準磁鐵（LxWxH） 60x50x55 mm
粘合力標準磁鐵 800 N可切換
測量臺 直徑8mm H7和燕尾
三、根據下面配件，可以確認產品貨號
108090 三腳架
108095 三腳架+測量喙，微調
108096 三腳架磁力表座+測量喙，微調
108099 三腳架磁力表座
HG液壓測量支架工作半徑260mm系列
