Tecnotion 是直接驅動電機技術的全球權威。作為飛利浦的前身，我們是世界上唯一一家獨立的直線電機和力矩電機制造商。我們專注于直驅電機的開發和生產，這使我們能夠提供其他直驅制造商無法比擬的專業知識、客戶服務和產品質量。
直線電機和力矩電機可用于廣泛的生產過程，尤其適用于半導體、電子、顯示器、機床、工廠自動化和機器人行業，以及為印刷和精確切割各種材料提供解決方案.
Tecnotion產品分類：
Tecnotion力矩電機
Tecnotion鐵芯電機
Tecnotion無鐵芯電機
Tecnotion真空馬達
Tecnotion定制電機
Tecnotion先進電機
Tecnotion力矩電機
無框直驅電機
QTR扭力馬達系列
轉矩電機是沿軸旋轉的永磁直接驅動電機。它們可用于需要旋轉運動的任何地方，與傳統伺服驅動器相比具有許多優勢。QTR 系列適用于半導體、醫療、機床、印刷、轉臺、工廠自動化和機器人等市場的應用。 轉到所有 優點和功能。
QTR-A 65 和 78 系列

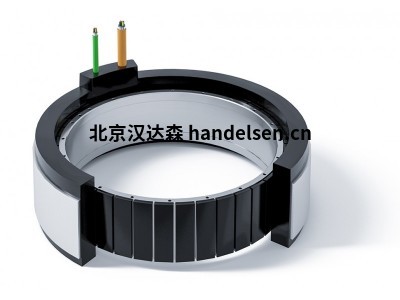

QTR 65 和 78 是我們 Torque 系列中最小的電機。緊湊的尺寸和低電壓支持使其成為機器人應用和半導體機械的理想選擇。為了提供最大的靈活性和集成度，QTR 65 和 QTR 78 使用飛線代替電源線。 轉到所有 優點和功能，或訪問我們的 常見問題解答 以了解力矩電機的說明。
QTR-A-65 系列
極限 0.64 - 5.47Nm
連續 0.29 - 2.31Nm
QTR-A-65 是 Tecnotion QTR 系列中最小的力矩電機。該電機針對小型和低壓應用進行了優化。65 系列提供四種電機“高度”或“尺寸”，即 17、25、34 和 60 尺寸電機。
緊湊的尺寸和低電壓支持使 65 毫米 QTR 電機成為機器人應用的理想選擇。
構建高度為：QTR-A-65-17 // QTR-A-65-25 // QTR-A-65-34 // QTR-A-65-60
QTR-A-78 系列
極限 1.22 - 10.85Nm
連續 0.57 - 4.41Nm
QTR-A 78 是 Tecnotion QTR 系列中的第二種可用尺寸。與 65 系列電機一樣，78 系列電機針對低電壓應用進行了優化，可用的構建空間很小。最大的 QTR-A-78-60 電機提供 7.5Nm 的峰值扭矩。
小的構建空間和 29 毫米的大內徑使 QTR-78 電機成為半導體機械中的最愛。
構建高度為：QTR-A-78-17 // QTR-A-78-25 // QTR-A-78-34 // QTR-A-78-60
QTR-A-105 系列
終極 2.9 - 28.4Nm
連續 1.4 - 12Nm
QTR-A-105 是 Tecnotion QTR 電機中檔的起點。QTR-A-105 電機具有多種選項，例如不同的繞組類型和數字霍爾傳感器。
各種醫療和保健應用受益于 QTR-105 的大內徑以及扁平設計，起始厚度僅為 17 毫米。
構建高度為：QTR-A-105-17 // QTR-A-105-25 // QTR-A-105-34 // QTR-A-105-60
QTR-A-133 系列
終極 5.6 - 55.5Nm
連續 2.6 - 21.9Nm
QTR-A-133 是第二款中程 QTR 電機。它涵蓋了從 2.6 到 21.9Nm 的扭矩范圍。最大的 60 毫米高 QTR-A-133-60 電機提供超過 35.3Nm 的峰值扭矩。提供不同的繞組類型，優化反電動勢。
高峰值力使 QTR-133 系列成為測試設備的理想選擇。
構建高度為：QTR-A-133-17 // QTR-A-133-25 // QTR-A-133-34 // QTR-A-133-60
QTR-A-160 系列
峰值 9.3 - 91.6Nm
連續 4.1 - 36.3Nm
QTR-A-160 系列是中型 QTR 電機系列中直徑最大的。最小的電機高度僅為 17 毫米，最大的電機具有 58.3 牛米的峰值扭矩。
功率和尺寸使得 QTR-160 系列電機通?？梢蕴娲笮凸S機械。它們是充分實施工廠自動化的最佳選擇。
構建高度為：QTR-A-160-17 // QTR-A-160-25 // QTR-A-160-34 // QTR-A-160-60
QTL 電機系列是我們迄今為止最大的扭矩電機，但非常緊湊，因此具有高扭矩密度。QTL 是無框架的，因此它可以直接集成到機器結構中，而寬敞的開放式內徑可以實現電線和電纜穿通。該系列適用于各種市場。QTL-A 電機系列 有四種直徑 (210-230-290-310 毫米) 和三種高度 (65-85-105 毫米)。它們可提供（QTL 230 和 310）或不帶冷卻（QTL 210 和 290）。
QTL-A 210 系列
終極 173 - 346 Nm
連續 65 - 142Nm
QTL-A 210 系列比較小的 QTR 系列提供更大的扭矩。QTL-A 210 是 QTL 系列中最小的一款，有 65、85 和 105 毫米三種高度可供選擇。它的內徑較大，適合布線多條電纜，從而在應用中具有靈活性。因此，它適用于各種市場，包括旋轉分度臺、印刷機械和材料處理。
QTL-A 210 的構建高度為：210-65 // 210-85 // 210-105
QTL-A 230 系列
終極 173 - 346Nm
連續 67 - 147Nm
QTL-A 230 具有與 QTL-A 210 相同的電磁設計，但增加了增強的水冷熱管理。冷卻通道允許它以高連續扭矩運行，即使在高占空比和動態運動曲線的情況下也是如此。冷卻環提供螺栓孔，便于安裝。
?他打造的QTL-A 230的高度：230-65 // // 230-85 230-105
QTL-A 290 系列
終極 389 - 778Nm
連續 140 - 305Nm
QTL-A 290 擴展了 QTL-A 210 設計，以滿足更高的扭矩需求。結合低感應值和快速響應時間，該系列允許高動態運動。它使該系列非常適合用于包裝和激光切割機械。
QTL-A 290 的構建高度為：290-65 // 290-85 // 290-105
QTL-A 310系列
終極 389 - 778Nm
連續 151 - 331Nm
QTL-A 310 系列在 QTL-A 290 的基礎上增加了冷卻通道。電機是可靠的重型主力。由于集成了冷卻通道，電機可以在不損失精度的情況下達到非常高的連續扭矩。即使增加了主動冷卻，電機也非常緊湊并具有高扭矩密度。它特別適用于存在熱管理問題的應用。冷卻環提供螺栓孔，便于安裝。
QTL-A 310 的構建高度為：310-65 // 310-85 // 310-105
QTL-A 385 和 485 系列
Ultimate QTL-A 385 1026 - 1368Nm // Ultimate QTL-A 485 1651 - 2202Nm
連續QTL-A 385 407 - 560Nm // 連續QTL-A 485 659 - 907Nm
QTL-385 和 QTL485 力矩電機取代 QTL-210 -310 系列成為 Tecnotion 必須提供的最大力矩電機。它具有相同的高效和節省空間的電磁設計，可滿足更高的扭矩需求。憑借大內徑，它非常適合集成到各種市場（如旋轉分度臺、印刷機械和材料處理）中的（現有）應用中。
QTL-A 385 和 485 的構建高度為：385-85 // 385-105 // 485-85 // 485-105
鐵芯電機
這些直線電機采用鐵芯設計和制造，可提供與其尺寸相同的極高連續力，從小型 TM 的 60N 開始，一直到水冷 TBW 動力室的 3000N。峰值力甚至更高，達到 6000N。
所有這些原始動力都來自一個令人驚訝的緊湊包裝。其占地面積小、模塊化設計和高力密度實現了非常靈活的應用設計。的能力串多個電機一起，無論是在串聯或并聯，甚至進一步擴大其應用范圍。
TBW系列
峰值 1800..4500N
連續 760..1900N
TBW 系列是 TB 系列的水冷變體。它具有完全集成的高效冷卻系統，使 TBW 能夠達到比標準版本更高的連續力，并在保持其亞微米位置精度的同時維持極端加速度。由于熱量不會消散到機器的結構中，因此它特別適用于熱管理存在問題的應用。
線圈單元：TBW18 - TBW30 - TBW45
磁板：TB192 - TB288
TB系列
峰值 1800..4500N
連續 760..1900N
高端 TB 電機是重型主力，結合了高加速度和速度、亞微米定位精度和低功耗以及極好的力密度。它們在高負載和長占空比的應用中表現出色。當您需要將您的應用提升到新水平的電機時，TB 不僅能滿足您的需求。
線圈單元：TB12 - TB15 - TB30
磁板：TB192 - TB288
TL系列
峰值 450..1800N
連續 200..840N
中檔 TL 是我們最受歡迎的鐵芯電機。它的特點是線圈和磁鐵之間的吸引力極低，并以其小尺寸、高加速度、高速度和精度而著稱。TL 還提供加長版，這使得這款全能型打印機幾乎適用于所有應用，包括那些行程較長的應用，例如用于大型數字格式的打印機。
線圈單元：TL6 - TL9 - TL12 - TL18 - TL24
磁板：TL192 - TL288
TM系列
峰值 120..720N
連續 60..360N
對于不需要很大力的應用，使用更小、成本更低的電機通常更有效。多年來，TM 系列已被證明是一種用途廣泛、可靠且高效的電機，適用于各種應用。為提高其效率，TM 直線電機配備了一根長而靈活的伺服電纜，這使得額外連接器的使用變得多余，并進一步降低了總擁有成本。
線圈單元：TM3 - TM6 - TM12 - TM18
磁板：TM96 - TM144 - TM384
無鐵芯電機
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
使用我們的在線仿真工具選擇最適合工作的電機
UXX系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 700..4200N FC 141..846N
UXX 是 Tecnotion 提供的最強大的標準無鐵芯電機。由于線圈單元和磁鐵之間沒有齒槽效應和零吸引力，它非常適合需要超精密和最大力輸出的重型工業應用，例如平板和半導體行業。
線圈單元：UXX3 - UXX6 - UXX9 - UXX12 - UXX18
磁板：UXX114 - UXX171 - UXX456
UXA系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 615..3690N FC 120..720N
UXA 是 UXX 的經濟替代品。它的功能稍弱，但用更小的占地面積和有吸引力的價格標簽彌補了這一點。它仍然具有相同的超精密度，這使得 UXA 成為 UXX 有點過分的重型應用的理想選擇。
線圈單元：UXA3 - UXA6 - UXA9 - UXA12 - UXA18
磁板：UXA114 - UXA171 - UXA456
UM系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 100..400N FC 29..116N
中檔 UM 無鐵心電機因其極高的速度和卓越的熱特性而脫穎而出，這是我們獨特的生產技術的結果。作為無鐵芯設計，電機沒有齒槽效應，線圈單元和磁鐵之間的吸引力為零。這使得緊湊型 UM 電機特別適合需要高精度測量的應用
線圈單元：UM3 - UM6 - UM9 - UM12
磁板：UM90 - UM120 - UM150 - UM390
UL 系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 240..960N FC 70..280N
高端 UL 無鐵芯電機具有多種配置，可輕松適應特定應用的要求。由于它們的高速、定位精度以及線圈單元和磁鐵之間的零齒槽效應和吸引力，許多 UL 電機已成功應用于整個半導體行業。
線圈單元：UL3 - UL6 - UL9 - UL12 - UL15
磁板：UL126 - UL168 - UL210 - UL546
UF系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 42.5...85N FC 19.5..39N
?他UF系列是內置了專門維持很高的連續勢力的足跡，這是唯一比UC的稍微更大。它特別適用于高占空比的應用，例如醫療和半導體市場的取放系統。
線圈單元：UF3 - UF6
磁板：UF72 - UF120
真空馬達
作為我們 U 系列的直接兄弟，這些真空額定無鐵芯電機具有專門設計的線圈單元和磁軛，用于低至 10-8 mBar 的高真空。
除了我們常規無鐵心電機的特點：重量輕和超精密，該系列還能夠實現令人難以置信的平穩運動，并實現此類系列產品的最低排氣量。低釋氣的重要性對于某些應用來說非常重要，我們對此進行了徹底測試，如果您愿意，甚至可以為您提供準確的規格和性能細節。
UMV系列
UMV真空
峰值 400N
連續 80N
UMV 線圈是真空額定線性電機系列中最小的線圈。該系列是定位的理想選擇，例如在龍門架或需要極高精度的高動態、輕量化應用中。
ULV系列
超低壓真空
峰值
720N 連續 150N
ULV 線圈是真空額定線性電機系列中的高端線圈。ULV 系列通常用于需要峰值力或低熱量輸出的應用。在更長的沖程中，可以組合 ULV 線圈以節省磁鐵材料，但仍能實現高性能。
UXXV系列
UXXV真空
峰值 4020N
連續 666N
UXXV 線圈是真空額定線性電機系列中功率最大、效率最高的線圈。UXXV 系列是需要超精密和最大力輸出的重型應用的理想選擇。它的效率和高電機常數允許在產生高力的同時實現低熱量輸出。
熱管理是真空中的主要挑戰之一。因此，線圈單元的設計目的是實現低熱阻 (Rth)，從而使線圈單元能夠快速將熱量從線圈中傳導出去。集成的溫度和截止傳感器可確保始終提供熱保護。
可以從這些電機中受益的關鍵行業是，例如：
半導體
平板顯示器
檢查階段
光刻
電子束/離子束應用
那么為什么選擇無鐵芯真空額定值呢？
定義的低釋氣
無顆粒
高潔凈度
無需大型電纜饋通
可放置在真空室的任何位置。
先進電機
Tecnotion 有能力制造完全定制的高級線性電機。這些電機通常用于非常特殊的高端市場，如光刻、晶圓檢測、顯示器制造、科學應用和航空航天。
這些應用中的挑戰是電機所需的無與倫比的性能。這些電機完全是根據特定應用設計的。這需要與客戶非常密切的開發和工程合作，以及大量的應用知識。
這種高水平的直線電機技術在世界上是獨一無二的。
這些電機特性和要求的示例：
真空額定
集成冷卻
優化的熱傳導
極高的力密度
特殊繞線技術
減少力紋波
高溫
先進直線電機的關鍵能力是：
具有 3D 分配機器人、全自動灌封機和所有自動化和記錄的質量設備（如 3D 測量、電氣檢查）的潔凈室制造環境
獲得專利的線圈技術可實現更高的填充系數和效率
專業團隊涵蓋技術、質量和物流。新的漸進式設計和工藝的專業研發團隊
生產具有批量靈活性
TECNOTION產品型號
①荷蘭tecnotion UMX和ULX：POWERFULL無鐵直線電機
②荷蘭tecnotion UMV系列ULV系列UXXV系列真空馬達線圈
③荷蘭tecnotion無鐵馬達UXX系列UXA系列UL系列UM系列UF系列UC系列
④荷蘭tecnotion鐵芯馬達TBW系列TB系列TL系列TM系列
⑤荷蘭tecnotion扭矩馬達QTR系列65-78
⑥荷蘭tecnotion扭矩馬達QTR系列105-133-160
