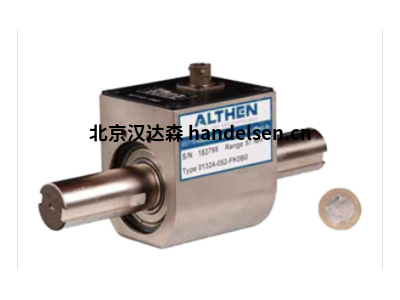

Althen旋轉扭矩傳感器01324

主要功能 01324

　　容量： 0，35 / 0，71 / 1，41 / 3，53 / 7，06 / 12 / 23 / 56 / 113 / 226 / 565 / 1.130 / 1.700 / 2.260 Nm

　　-53 至 +121 °C (-65 至 +250 °F) 工作溫度范圍

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　最大軸速 5.000 rpm

　　非線性/歇斯底里 0.10% 的 FS/0.10% 的 FS

　　關于 01324 旋轉扭矩傳感器

　　這些傳感器旨在使用傳統的軸對軸配置測量旋轉驅動扭矩，以便進行在線放置。該設計采用硬幣銀滑環裝配，可將激發電壓傳送到旋轉傳感器并輸出信號。這些傳感器可提供自動 ID，當與 PTI 或 PMAC 2000 儀器一起使用時，可消除縮放。此型號還提供用于測量角度或速度的光學編碼器。

　　01324 可用選項：

　　4 針本迪克斯連接器(非自動 ID)

　　10 針本迪克斯連接器(自動 ID)

　　集成信號放大器 (+/-5V 或 +/-10V， 4-20mA)

　　集成光學編碼器 - 1024 ppr 和 1500 ppr (需要 10 針接合器)

　　腳踏車

　　規格

　　數據表

　　能力

　　0.35 / 0.71 / 1.41 / 3.53 / 7.06 / 12 / 23 / 56 / 113 / 226 / 565 / 1130 / 1700 / 2260 Nm

　　超載容量

　　150% 的 FS

　　FS 輸出

　　2.0 mV/V 名義

　　非線性

　　0.10 % 的 FS

　　磁滯現象

　　0.10 % 的 FS

　　零余額

　　1.00 % 的 FS

　　補償溫度范圍

　　+21 至 +76 °C (+70 至 +170 °F)

　　工作溫度范圍

　　-53 至 +121 °C (-65 至 +250 °F)

　　溫度對零的影響

　　0.002 % 的 FS/+F (FS/K 的 0.004%)

　　溫度對跨度的影響

　　0.002 % 的閱讀/+F (閱讀/K 的 0.004%)

　　橋阻

　　1000 Ω

　　供應電壓

　　20 VDC

　　最大軸速

　　5000 轉轉

　　扭矩傳感器的工作原理

　　應變量表技術

　　傳統的扭矩傳感器使用應變計。這些將機械扭矩轉換為電信號。滑環通常用于從測量井傳輸該信號。這種經過試驗的技術是堅固可靠的。堅固耐用的高質量滑環可長時間進行扭矩測量。它們可以忍受每分鐘最多 5，000 或 6，000 次旋轉。您需要放大或可視化測量的信號?我們的扭矩傳感器與產品組合中的所有放大器和顯示系統兼容。

　　用于扭矩測量的表面聲波技術 (SAW)

　　我們用于應變量表技術的尖端替代方案使用表面聲波設備。該技術基于一種聲學元素，該元件在轉子下改變其共振頻率。您的優勢：由于旋轉扭矩傳感器的快速信號傳輸，您可以使用這些傳感器以每分鐘高達 30，000 轉的速度進行旋轉測量。

　　靜態應用程序的扭矩傳感器

　　Althen 不僅為旋轉應用提供扭矩傳感器 - 我們還提供靜態反應扭矩傳感器。它們也可以作為微型版本提供。這些用于測量扭矩的傳感器都基于應變量計技術。多組分傳感器是一種特殊的扭矩測量傳感器。它們沿著兩到三個測量軸測量扭矩。這允許您測量沿多軸的扭矩和靜態力。

　　扭矩傳感器的模擬信號和數字接口

　　您正在尋找用于扭矩測量的數字交錯e 嗎?我們很高興為您設計一個定制傳感器，除了模擬輸出信號外，還包括一個數字接口。數字界面使讀取測量值變得簡單。它允許您根據需要將每個扭矩傳感器縮放到特定的測量范圍。

　　應變量表測量放大器：通用精度

　　為了在扭矩測量中進行完美的信號處理，我們提供了廣泛的應變量計放大器。您的系統已經提供了放大輸出信號?您可以將其連接到我們的顯示系統、數據記錄器或基于 PC 的測量數據記錄系統。
