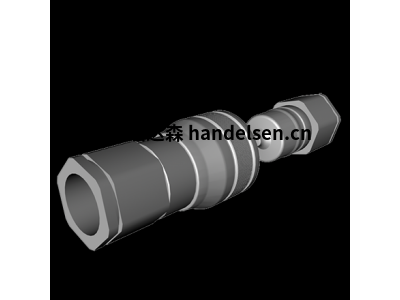

Hydac電磁閥系列簡介及閥門操作說明
吳亞男小組
QQ：2853369884
手機：17718583804
電話：010-64714988-212
傳真：010-64714988-668
郵件：tk2@handelsen.cn |
 |
 |
最大工作壓力350bar；
最大流量為17升/分鐘；
粘度范圍最小為10 mm²/s，最大為420 mm²/s；
靈活性高，可滿足顧客需求；
卓越的性能；最佳設計和可靠的執行器技術；
最優性價比；
閥門的條件和說明
1.壓力
每個閥門都設計為一定的最大壓力，在該壓力下，閥門可以在不危及環境和生命的情況下運行。對于該值，我們假設保修，正如我們在測試中所證明的那樣。它因閥門而異。
HYDAC型號
HYDAC 液位傳感器ENS 3000
HYDAC 液位傳感器HNS 500
HYDAC 液位傳感器HNS 3000
HYDAC 傳感器AS 2000
HYDAC 傳感器CS 2000
HYDAC 傳感器AS 1000
HYDAC 液位傳感器HNT 1000
HYDAC 位移傳感器HLS 100
HYDAC 位移傳感器HLT 1000
2.流量
由于其標稱尺寸，每個閥門的設計都有一定的最大流量。在此流量下，操作閥門仍然是合理的。高于此值的操作將提高功耗，并可能導致功能紊亂-甚至完全故障-或損壞閥門。流量也因閥門而異。
3.液壓油的類型
工作液的類型與其粘度、相容性密切相關
密封材料、鍍鋅表面的電阻和閥門的功能保證。
HYDAC只能根據DIN 51524第1、2和3部分推薦液壓油。
4.環境溫度范圍
環境溫度對閥門中使用的材料有直接影響，例如其機械強度。一般來說，最高溫度
主要取決于密封材料。
HYDAC在此定義：
z丁腈橡膠：
從-30°C到+100°C的液壓閥
從-20°C到+60°C的電磁閥
z FKM：
從-20°C到+100°C的液壓閥
從-20°C到+60°C的電磁閥
也有電磁溫度閥（TT），其中的密封看起來是專為低溫設計的。
溫度的其他影響：
鋼在低溫下的脆性斷裂
z彈簧鋼制成的彈簧在較高溫度下的松弛
z在高電流和高溫下連續運行時的線圈熔斷（見第8點）
5.媒體運營
溫度范圍
與環境溫度一樣，介質溫度范圍對閥門中使用的材料有直接影響，例如。
他們的機械強度。通常，最高溫度主要取決于密封材料。
HYDAC在此定義：
z丁腈橡膠：從-30°C到+100°C
（電磁閥-20°C）
z FKM：從-20°C到+120°C
（所有其他影響見第4點）
6.粘度
HYDAC閥門通常只能在特定粘度范圍內使用，因為在太薄或太厚的液體中，無法實現指定的功能。單閥的粘度也不同，但平均范圍為10 mm²/s至420 mm²/s。
7.污染水平
液壓油中污染物的過濾和相關粒度是液壓系統運行中最重要的一點。液壓閥的正確功能和使用壽命與污染程度密切相關，例如，較大的顆粒會導致磨損加劇。手冊中提到的過濾等級是功能保證的最低要求。如果閥門卡在關鍵區域，超過這些限制可能導致系統中的閥門立即失效。
為了延長閥門的使用壽命，我們建議使用改進的過濾，減少大顆粒的數量，就像我們在驗證產品時使用的一樣。
8.標稱張力和電壓
除非另有規定，否則使用的電磁閥線圈設計為在最高60°C環境溫度下，在標稱電壓+/-15%的電壓范圍內安全運行。在極端情況下，穩定喘振和非常高溫的組合可能導致電磁閥故障。因此，必須隨時確保良好的散熱和電壓水平。
9MTTFd值
我們根據ISO 13849?2:2012確認基本和久經考驗的安全原則的使用；圖C.1和C.2為我們大多數液壓閥的設計。（在閥門的每個數據表中確認）。由于以下原因，客戶負責執行和操作我們的閥門：
a、 m.標準以及在以下條件下對操作條件的遵守：
各數據表的“規范”。
DIN EN ISO 13849-1:2016允許MTTFd值適應年平均運營次數。
10.擰緊力矩
將閥門組裝到殼體中時，需要遵守建議的擰緊力矩。
新的宣傳冊表格顯示了鋼或鋁制成外殼的單獨值。
在連接之前，必須潤滑閥門和殼體之間的螺紋連接。潤滑劑必須與密封材料兼容。一般情況下：如果沒有給出扭矩公差范圍的信息，則使用符合DIN EN ISO 6789規范的II類A級或B級工具
