要實現亞納米位置分辨率，必須熟悉壓電行為中的任何可能性，例如線性度和穩定性影響。PI 提供最廣泛的數字和模擬壓電控制概念，可在每種應用中獲得最佳結果。

所有壓電系統的校準在交付前完成，并且所有系統都已交付準備運行。使用數字控制器以最方便的方式實現進一步的調諧和參數設置。模擬和數字接口、數據記錄器和宏編程等重要功能普遍可用。

-E-709.1C1L 緊湊且成本優化的數字壓電控制器

-用于電容式傳感器，1 軸，具有監控功能

-應用程序優化動態的許多配置選項

-設備溫度的主動控制

-廣泛的安全和監控功能

-線性誤差最大為 0.01 %

-成本優化的高性能控制器

用于帶有電容傳感器的基于壓電的單軸納米定位系統。輸出電壓 -30 至 130 V。針對動態應用優化的放大器和傳感器評估。數字線性化。數字伺服控制器可以選擇與輪廓發生器和位置前饋控制相結合。波發生器。數據記錄器。自動歸零。觸發輸入/輸出。支持 PI 目前所有的 ID 芯片。帶有功能塊的緊湊設計，可輕松派生 OEM 版本。

-安全和監控功能

放大器和傳感器電子元件的過熱保護。短路保護。持續、基于硬件的輸入和輸出值測量，例如電壓和電流以及內部溫度。用于靜態和動態評估的高頻測量。由于特定的查詢和值記錄，遠程診斷成為可能。

-軟件接口

廣泛的軟件支持，例如，NI LabVIEW、C、C++、MATLAB、Python。與 µManager 和 metaMorph 兼容。PIMikroMove 用戶軟件。

-溫度管理

由于主動溫度控制，傳感器電子元件的位置穩定性高。適應各種操作條件。開機后不到 10 分鐘溫度穩定。短暫的預熱階段允許免除連續操作，從而增加納米定位系統的壽命，同時降低能量需求。

-接口

USB 和 RS-232/RS-485，用于通過 PI 通用命令集 (GCS) 進行命令。用于位置指定和查詢的實時SPI接口。高帶寬模擬控制輸入或傳感器輸入。用于傳感器監控或控制外部放大器的模擬輸出。伺服周期可以通過差分輸入和輸出以及 SPI 接口同步。

-應用領域：多光子顯微鏡、共聚焦顯微鏡、3D成像、篩選、自動對焦系統、表面分析、晶圓檢測



型號：

E-709.1C1L

數字壓電控制器，1 軸，-30 至 130 V，電容式傳感器，監控功能，臺式設備

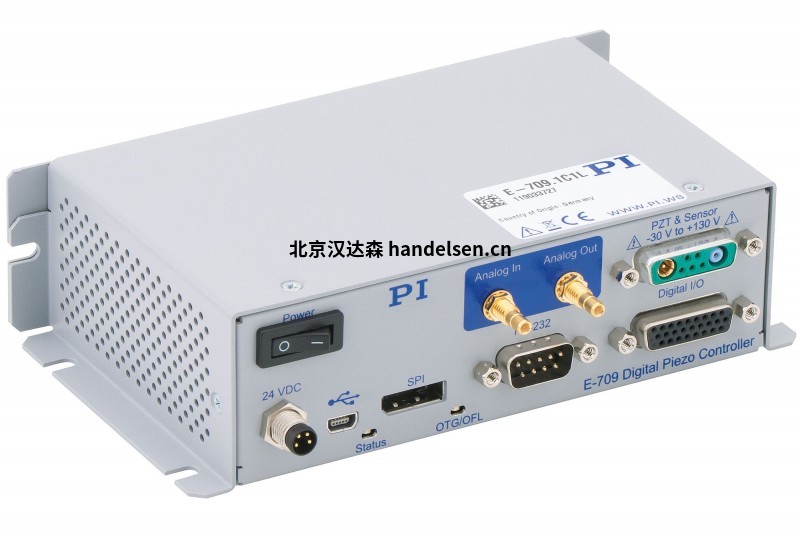

Physik Instrumente(PI)數字壓電控制器
