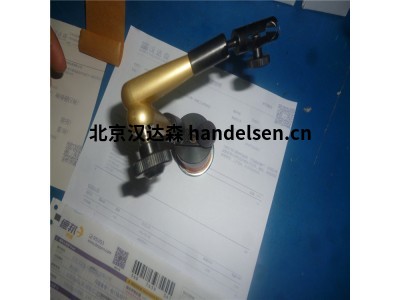

Horger&Gassler機械測量支架大小350(工作半徑350mm)

機械測式量支架尺寸350

鎖模力產生  機械

物料  陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂 M6內螺紋

球關節腳  M8外螺紋

保持力  6KG

保持電源安全相關應用 5KG

L1 175mm

L2 175mm

半徑 300mm

標準磁塊(LxBxH) 60*50*55

粘合力標準磁鐵 800 N Topfmagnet

測量臺  直徑 8mm H7和燕尾



Horger&Gassler訂貨號：

Horger&Gassler105350三腳架

Horger&Gassler105311 三腳架+測量喙，微調

Horger&Gassler105312 三腳架磁鐵+測量喙，微調

Horger＆Gassler液壓式測量支架
德國Horger&Gassler液壓式測量支架150mm微型
德國Horger&Gassler液壓測量支架大小220mm
德國Horger&Gassler液壓測量支架大小260mm
德國Horger&Gassler液壓測量支架大小300mm
德國Horger&Gassler液壓測量支架大小400mm
德國Horger&Gassler液壓測量支架尺寸550mm
 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性?shī)A緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上
 Horger＆Gassler機械測式量支架
德國Horger&Gassle機械測量支架大小220微型
德國Horger&Gassler機械測量支架大小280mm
德國Horger&Gassler機械測量支架大小350mm

 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非常快速和舒適地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。
