電流：40mA；

外殼材料：鋁 AIMgSi 1材質；

工作溫度：-20°C至+85°C；

功耗：<1 W；65毫米設計；

角度測量范圍：±5°至±90°；

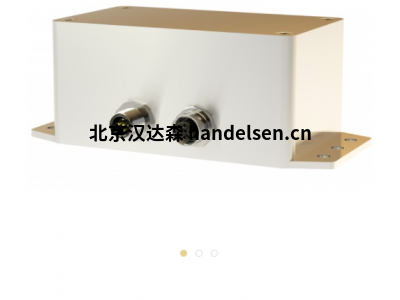

產品類別：傾角計

接口：模擬

外殼材料：鋁 AIMgSi 1， 不銹鋼 1.4305， 不銹鋼 1.4404

設計：65 毫米

測量范圍 x 軸：請在備注欄中注明。

測量范圍 y 軸：請在備注欄中注明。

z軸測量范圍：請在備注欄中注明。

信號路徑：《特定常規武器公約》，《化學武器公約》

基本版本：1 測量系統

安裝位置：前 1 名、前 2 名、前 3 名、前 4 名、前 5 名、前 6 名

電氣連接：電纜 1 m， 設備連接器 M12 x 1

輸出信號模擬量：0 至 10V 直流電、0 至 20 mA、4 至 20 mA

電氣和/或機械變體標準



超緊湊型編碼器 - 通過安全相關應用認證

對于需要超緊湊型單圈絕對值編碼器用于安全相關應用的用戶，現在有了新的選擇。TWK的TRK38安全編碼器于不到一年前首次推出，已通過公告機構認證，適用于符合SIL 2（IEC 61508）和性能等級d（EN 13849）要求的應用。該傳感器的首批應用包括自動導引車、移動機器人和起重機系統。



安全編碼器檢測速度和速度，并根據磁性原理運行。以安全為導向的信號通過經過認證的EtherCAT FSoE接口傳輸。除了適用于苛刻的安全任務外，極其緊湊的設計也是這款圓柱形傳感器的特點之一：38 x 38 mm（直徑x長度），它也可以安裝在非常狹窄的空間內。



TWK 設計人員將 TRK38 開發為安全相關傳感器，符合 SIL 2 （IEC 61508） 和 PL d （EN 13849） 的要求。現在，在測試絕對值旋轉編碼器后，公告機構已經確認了這一點。該證書使使用TRK38的設計人員的工作更加輕松：他可以確保在他的機器或系統中使用符合標準的傳感器，該傳感器也可以在關鍵和苛刻的安全任務中可靠地工作。



TRK38的首批用戶之一是自動導引車（AGV）和移動機器人的制造商。在這里，編碼器檢測電動牽引電機的旋轉。開發新型安全傳感器的其他應用領域是風力渦輪機（轉子位置），起重機（絞車監控），裝瓶設備和移動機器。在這些和其他應用中，除了符合機械指令的高安全水平和緊湊的結構外，還需要堅固的設計 - 即即使在不利的環境條件下也能永久可靠地運行傳感器。
