ENGEL Elektroantriebe

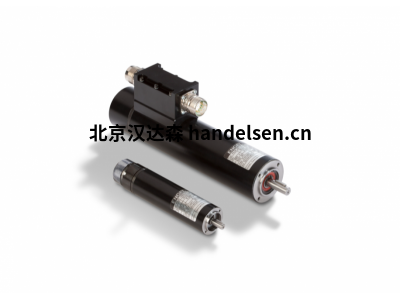

型號 HFI 3760 HFI 3790電機
產品參數：
最高轉速 rpm 4000 4000
母線電壓 VDC 48 48 ± 20%
額定轉速 rpm 3000 3000
標稱電流 2) ADC 10.7 13.4
標稱功率 2) *) W 440 565
操作到 VDE 0530 S1
保護符合 VDE 0530 IP 54
旋轉方向可逆
結構形狀符合 VDE 0530 IM B5 - 通過端板對齊
機械數據：
電機轉動慣量 kgm2 0.075 * 10-3 0.11 * 10-3
額定扭矩 2) *) Nm 1.4 1.8
峰值扭矩 *) Nm 3.0 4.0
速度調節常數 N-1 cm-1 rpm 1.7 0.9
機械時間常數 ms 1.5 1.1
摩擦力矩 Nm 0.08 0.09
轉子重量 kg 0.6 0.82
總重量 kg 2.95 3.8
球軸承 A/B 側 6202/6201 6202/6201
阻燃劑
(允許徑向軸載荷) 3) N 150 150
FA（允許軸向軸載荷） N 100 100
ENGEL Elektroantriebe
HFI 3760 HFI 3790電氣數據：
相數 3 3
極數 6 6
終端電阻 4) W 0.12 0.065
電感 4) mH 0.22 0.2
電壓常數 1) *) V / 1000 rpm 9.3 9.5
扭矩常數 1) *) Nm / A 0.077 0.079
電氣時間常數 ms 1.8 3.1
ENGEL Elektroantriebe
HFI 3760 HFI 3790熱數據：
環境溫度范圍°C 0 ... 40 0 ... 40
隔離到 VDE 0530 F F
熱時間常數 min 25 30
溫升 不適用K/W 0.62 0.61
ENGEL Elektroantriebe
HFI 3760 HFI 3790駐車制動：
靜態制動扭矩 Nm 3.5 3.5 自動激活
功率 W 12 12
質量轉動慣量 kgm2 0.018 * 10-3 0.018 * 10-3
電機重量包括駐車制動器 kg 3.3 4.15
ENGEL Elektroantriebe
HFI 3760 HFI 3790信號接口：
模擬輸入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 設定點設置
數字輸入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 啟用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
數字輸出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如準備好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”軟件通信
(可選) CANopen max. 1Mbit/s, ISO11898
（可選）現場總線 EtherCAT、PROFINET、EtherNet/IP 基于以太網
（可選）安全安全扭矩關閉 (STO) acc。到性能級別 [e]，貓。 3; SIL-3
