26針；總體長度39mm；

總插入力/牽引力≤84N；

溫度范圍-55至+125°C；

工作電壓60V；

額定電流3A；

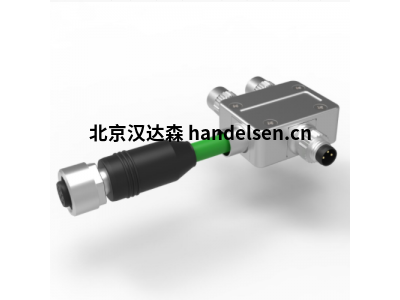

PROVERTHA 提供經過認證的高性能 M12-MINI A 型、B 型和 D 型電纜連接器，帶電纜接頭

抗沖擊和抗振動 EN 61373，類別 2，500h 腐蝕防護



M12-Mini 電纜連接器系列采用 Provertha 的防振可靠壓接技術，采用 A 編碼（5 針和 8 針）以及 B 型和 D 型編碼（以太網）設計，其性能已根據相關標準進行認證。帶電纜接頭的緊湊型 M12 連接器系列盡管尺寸小巧，但其特點是極強的抗沖擊性和抗振性。例如，連接器已成功通過 EN 61373（類別 2）"鐵路機車車輛設備–沖擊和振動測試"的測試，首先在類別 1，B 類，然后在更高要求的類別 2 中。此外，M12-Mini還具有獨特的500小時防腐蝕保護，通過成功通過EN 60512-11-6的鹽霧測試證明。



此外，根據M12連接器標準IEC 61076-2-101的完整測試程序在經過認證的測試實驗室中成功完成。這包括對 A、B、C 和 D 編碼連接器的規定。另一方面，對于D編碼中的以太網版本，DIN EN 61076-2-113的重要FP測試組（指定電氣傳輸參數）已成功通過。這證明緊湊型 Provertha M12-Mini 電纜連接器非常適合鐵路技術應用以及受沖擊和振動影響的極端惡劣工業環境，例如汽車制造中的壓力機。同樣，Provertha M12-Mini 圓形連接器可確保在視頻和醫療技術等要求苛刻的應用中最緊湊的安裝空間內可靠地傳輸信號。



M12-Mini 是業界最緊湊的 M12 電纜連接器，用于節省空間的以太網和現場總線連接。M12 電纜接頭的長度僅為 44 mm，外徑為 16/14 mm。盡管如此，該連接器仍可提供 4 至 9 mm 的大電纜夾緊范圍。其全金屬外殼可確保高EMC的有效屏蔽。同時提供堅固的完全屏蔽的應力消除裝置。



新型 M12-Mini 可確保緊湊、安全和可靠的數據/信號傳輸。M12 鎖定螺母采用六角形滾花組合，可輕松將螺釘連接擰緊至規定的扭矩。根據標準，載流能力為4 A（A-8為2 A），接觸電阻<5 mΩ。轉動的壓接觸點具有明顯更高的載流能力，可用于特殊應用。防護等級為IP67（螺絲鎖緊）。M12-Mini 可在 -40°C 至 +85°C 的溫度范圍內使用，并允許超過 250 次配接。



新款M12 Mini確保了緊湊、安全和可靠的數據/信號傳輸。帶有6角滾花組合的M12鎖緊螺母允許以規定的扭矩輕松擰緊螺紋接頭。根據標準規定，電流容量為4 A（A-8處為2 A），通過電阻<5 mΩ。在特殊應用中，旋轉壓接觸點具有顯著更高的電流容量。防護等級為IP67（螺釘鎖定）。M12 Mini可在-40°C至+85°C的溫度范圍內使用，并允許250次以上的插入式循環。
