產品系列介紹

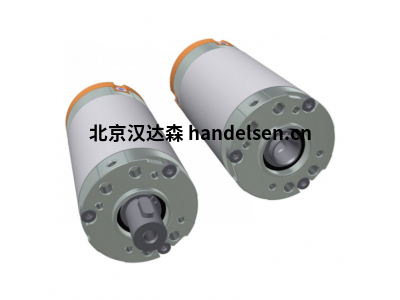

Ketterer 減速電機由一個24 V DC 電機和一個蝸輪組成。發動機驅動整個系統。需要蝸輪來根據您的需要轉換電機的扭矩和速度。
結合主軸，直流電機的旋轉運動產生線性運動。運動受限于主軸的長度。主軸可以通過兩種方式連接。當作為直通主軸連接時，減速電機在主軸軸線上自由移動。如果主軸連接牢固，則減速電機牢固地安裝在系統中。
由于設計緊湊，運行平穩，凱特勒減速電機可以通用。您可以在許多知名辦公家具制造商處找到它們，用于桌子和工作臺的電動高度調節。而且在現代 家庭和護理部門 ，當需要移動某些東西時，總是使用減速電機。
屏幕和智能電視可以從櫥柜中取出并再次收起來。座椅家具的靠背和裝飾元件通過 Ketterer 齒輪電機進入所需位置。水槽和馬桶可無級調節至所需高度 - 為行動不便的人提供非常特別的便利。
產品介紹
Ketterer 電機驅動 3121
描述
強大的 24V 直流電機，帶 2 級蝸輪，輸出端帶有連續六角插座。
帶有 AMP 連接器的電機電纜以及集成的霍爾傳感器技術可實現整個系統的安全連接和精確定位。
特殊功能
兩個集成霍爾傳感器，用于檢測旋轉
和旋轉方向
扳手尺寸為 SW6、SW7、SW8 的六角套筒
良好的自鎖性能
220 mm 電機電纜，包括插頭
可與大多數 Ketterer 主軸系統結合使用
變體鍵
變體由連續六角插座的不同平面寬度形成?？筛鶕筇峁Р骖^的版本（參見主軸驅動器 3120.00）。
技術咨詢
請確保驅動器安裝在正確的位置！如果驅動器在負載下逆時針旋轉，則驅動器安裝正確（參見安裝位置/緊固）。
驅動器的工作范圍（額定扭矩）根據 10,000 雙沖程的使用壽命確定。
該系統由控制器* 以這樣的方式進行調節，以使速度在驅動器的整個運行范圍內盡可能保持恒定。
通過使用帶短路制動的控制器可以增加驅動器的保持轉矩。
技術數據
模型系列 3121.00-2002 3121.00-2007 3121.00-2008
驅動電機 直流電機 24V 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
防護等級 IP30 IP30 IP30
怠速 150轉（24V） 150轉（24V） 150轉（24V）
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時）
額定扭矩* 3牛米 3牛米 3牛米
額定負載下的占空比* 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩 (<1sec) 4.5牛米 4.5牛米 4.5牛米
駕駛 6ktSW6 6ktSW7 6ktSW8
Ketterer 電機驅動 3133.48
描述
帶有蝸輪和連續六角插座的緊湊型 24 V DC 電機。
該驅動器是為符合人體工程學的桌子應用而開發的，但也用于許多其他領域。帶有 AMP 連接器和集成霍爾傳感器的電纜可讓您輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于記錄完成的轉數和旋轉方向
扳手尺寸 SW6 和 SW9 的連續六角套筒
最小尺寸的高扭矩
良好的自鎖性能
低噪聲
包括插頭的 100 mm 電機電纜
可與大多數 Ketterer 主軸系統結合使用
技術參數
模型系列 3133.48-0009 3133.48-0016
驅動電機 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
防護等級 IP30 IP30
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時）
怠速 100 轉 (24V) 100 轉 (24V)
額定扭矩* 5牛米 5牛米
額定負載下的占空比 20秒開/ 240秒關 20秒開/ 240秒關
短期峰值扭矩 (<1sec) 8牛米 8牛米
駕駛 6ktSW9 6ktSW6
Ketterer 直流電機驅動 3143
描述
帶蝸輪和連續六角插座的強大 24V 直流電機。
該驅動器是為符合人體工程學的桌子應用而開發的，但也用于許多其他領域。帶有 AMP 連接器和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于檢測旋轉和旋轉方向
扳手尺寸為 SW6、SW7、SW9 的連續六角套筒
可作為“電源組”或“快跑者”變體
包括插頭的 1200 毫米電機電纜
良好的自鎖性能
可與所有 Ketterer 主軸系統結合使用
技術參數
模型系列 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
驅動電機 直流電機 24V 直流電機 24V 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
電 5Nm 時為 3.9A 5Nm 時為 3.9A 2.8Nm 時為 4A 2.8Nm 時為 4A
防護等級 IP30 IP30 IP30 IP30
怠速 115 轉 (24V) 120 轉 * 115 轉 (24V) 120 轉 * 230 轉 (24V) 240 轉 * 230 轉 (24V) 240 轉 *
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時）
額定扭矩** 5牛米 5牛米 2.8牛米 2.8牛米
額定負載下的占空比** 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩（<1s） 9牛米 9牛米 5牛米 5牛米
駕駛 6ktSW6 6ktSW7 6ktSW6 6ktSW7
Ketterer 貫穿主軸的電機驅動 4778
描述
強大的 24 V 直流電機，帶蝸輪，設計用于非旋轉連續主軸，用于推拉運動。
帶有 AMP 連接器和集成霍爾傳感器的電纜可讓您輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器，用于檢測旋轉和旋轉方向
通軸用各種內螺紋
良好的自鎖性能
快速而強大
主軸必須單獨訂購
技術參數
模型系列 4778.00-0002 4778.00-0004 4778.00-0006
驅動電機 直流電機 24V 直流電機 24V 直流電機 24V
傳感器/電源 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A 霍爾/5VDC/0.3A
防護等級 IP30 IP30 IP30
工作溫度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大負載時的電流 (IN) 8個 8個 8個
怠速 270轉 270轉 270轉
空閑時的占空比 20%（5 分鐘時） 20%（5 分鐘時） 20%（5 分鐘時）
最大負載下的占空比 10 秒開 240 秒關 13 秒開 240 秒關 8 秒開 240 秒關
最大起重能力* 1900 牛頓 3700 牛 950 牛
行駛速度（從 F= 0 到 Fmax 的常數）** 24毫米/秒 12毫米/秒 45毫米/秒
靜態自鎖*** 200公斤 380公斤 200公斤
輸出（內螺紋） SG16x8P4 右 Tr16x4 RH SG14x16P4 右
