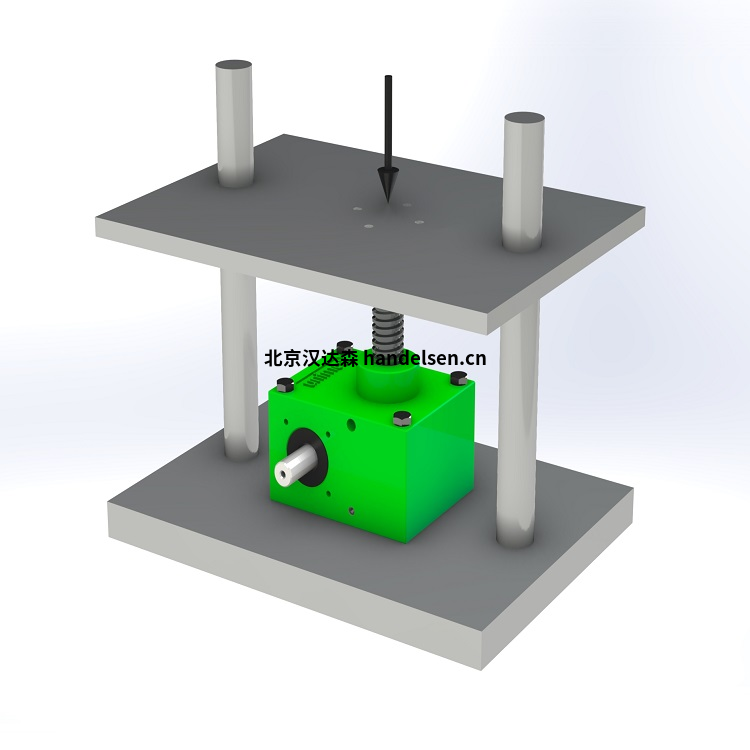

unimec梯形螺旋千斤頂TP和TPR306技術規格
UNIMEC 梯形螺旋千斤頂采用創新技術設計和制造，以提供一種在傳動裝置中體現最先進技術的產品。最高質量和 37 年的長期經驗能夠滿足苛刻和復雜的要求。外表面完全經過機器加工，零件組裝時特別小心，以允許應用項目可能需要的支撐、法蘭、銷或任何其他組件。整個產品線中雙導軌的應用即使在最艱苦的操作條件下也能提供非常好的運行效率。
技術規格
工作溫度 [°C] -10 °C / 80 °C
靜載荷（牽引或壓縮） 40千牛
動態負載（牽引或壓縮） 25千牛
最大輸入速度 1800轉
主變速箱重量 10公斤
梯形螺桿重量 5公斤/米
最大負載時的抗旋轉扭矩 63 牛米
最大允許靜態側向載荷 0 N
中心到中心直徑 50 毫米
蝸桿的最大徑向載荷 450牛
標準工作條件 25 °C - 伺服 10%
unimec梯形螺旋千斤頂TP和TPR306
具體功能
名義比率
1/5 1/10 1/30
實際比率 1/4,75 1/9,67 1/30
每次蠕蟲旋轉的翻譯 1,26 毫米 0,62 毫米 0,2 毫米
效率 30 % 26 % 18 %
啟動效率 21 % 18 % 13 %
最大線速度 2160 1080 360
最大負載扭矩 16牛米 9,3 牛米 4,4 牛米
蝸桿最大扭矩 69 牛米 154 牛米 183 牛米
怠速扭矩 0,4 牛米 0,3 牛米 0,25 牛米
電機型號
蝸桿孔徑 定心直徑 額定功率（4極電機）
IEC 71 B5 14 毫米 110 毫米 0,55 千瓦
IEC 80 B5 / B14 19 毫米 130 毫米 / 80 毫米 1,1 千瓦
IEC 90 B5 / B14 24 毫米 130 毫米 / 95 毫米 1,9 千瓦
IEC 100-112 B5 / B14 28 毫米 180 毫米 / 110 毫米 5千瓦
unimec梯形螺旋千斤頂TP和TPR306
