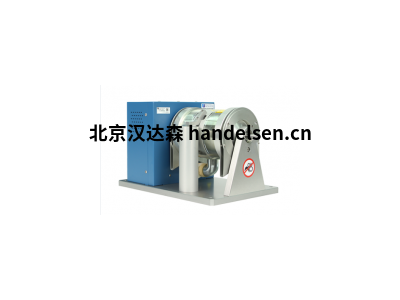

渦流制動測力計(WB系列)非常適合要求高速度的應用，也適用于中高功率范圍。渦流制動器隨著速度的增加提供越來越大的扭矩，在額定速度下達到峰值扭矩。由于轉子直徑小，測力計的慣性小。制動冷卻由水循環系統提供，水循環系統通過定子內部來散發制動功率產生的熱量，提供高連續額定功率(最大值。140千瓦)。WB測力計的精度額定值為滿量程的0.3%至0.5%(WB 2.7為2%)，具體取決于尺寸和系統配置。附加選項包括:高速版、速度傳感器、機械轉子阻擋裝置、OEM版IS和垂直安裝。

特征：

13款最大扭矩從300毫牛頓·米到560毫牛頓·米(42盎司英寸到413磅英尺)的車型

制動功率:從500瓦到140千瓦

穩定的制動扭矩，無沖擊

低轉動慣量

低殘余扭矩

工作方向順時針/逆時針

集成制動扭矩測量

高轉速

集成光學速度傳感器

特殊設計可根據要求提供

操作原理:

WB渦流測力計在高轉速下發揮最大功率。WB系列特別適用于轉速高達65 000轉/分的高速電機(WB 23 / 27最高可達100 000轉/分；見具體數據表)。制動扭矩取決于轉速。

光學速度傳感器:

每個WB系列測力計都有一個光學速度傳感器作為標準配置。WB 2.7 & WB 43有一個30 PPR編碼器的光學速度傳感器；WB 65，WB 115 & WB 15有一個帶有60 PPR編碼器的光學速度傳感器。

安裝在測試臺上的WB系列渦流測力計允許對驅動元件進行性能和可靠性測試，如伺服電機、攝像機用微電機、風扇、鉆機、內燃機、泵、氣動設備、液壓傳動系統、燃?xì)廨啓C(jī)、主軸、壓縮機和家用電器用電機。

測功機的選擇

磁控測力計涵蓋各種扭矩、速度和機械功率額定值。要根據您的電機測試需求選擇合適尺寸的測功機，您需要確定最大扭矩、速度和力量應用于測功機:

最大扭矩

重要的是要考慮所有要測試的扭矩點，不僅是額定扭矩，還有鎖定轉子和故障扭矩。測功機的選擇最初應基于最大扭矩要求，以確定最大功率要求為準。

全速

該額定值應被視為獨立于扭矩和功率要求，是測功機在自由運行或輕載條件下安全運行的最大速度。不應將其視為可施加全制動扭矩的最大速度。

最大額定功率

這些額定值代表測功機制動系統吸收和散發在測試電機上施加制動負載時產生的熱量的最大能力。測功機吸收的功率和產生的熱量是施加到被測電機上的扭矩(T)和電機最終速度(N)的函數。這可以用這些功率公式來表示:

國際單位制: p(瓦特) = 北地中海 x 每分鐘轉數 x (1.047 × 10-1)

英語: p(瓦特) = t(磅英寸) x 每分鐘轉數 x (1.183 × 10-2)

公制: p(瓦特) = 噸(公斤厘米) x 每分鐘轉數 x (1.027 × 10-2)

Magtrol的所有控制器、讀數器和軟件都計算馬力

由1馬力= 550磅英尺/秒定義。使用該定義:

惠普 = p(瓦特) / 745.7

要計算功率，請使用Magtrol的在線電機功率計算器

測功機的散熱能力是負載作用時間的函數。因此，給定的最大額定功率基于負載下的連續運行，以及負載下最長5分鐘。

為了安全散熱和避免測功機故障，最大額定功率

是選擇測功機時最重要的考慮因素。

產品型號：

Magtrol-2 WB 115

Magtrol-2 WB 15
