Callan Technology 公司總部位于愛爾蘭，其伺服電機制造的歷史可以追溯到 1973 年， 2001 年，該公司收購了愛爾蘭太平洋科學公司（前身為科爾摩根（內陸）愛爾蘭）的“TT”伺服電機和“TGF”測速發電機業務，callantechnology公司正式成立，為工業應用設計和制造堅固耐用的高精度直流伺服電機，該公司產品在設計時特別強調為工業運動要求提供堅固、可靠的解決方案，借該公司在伺服電機的設計和制造方面的豐富經驗，使其能夠為客戶提供滿足需求的定制方案。



     Callan直流電機C4-16X型是全新系列的緊湊型稀土直流伺服電機，專為注重低成本同時保持堅固性和性能的應用而設計。



Callan直流伺服電機C4-16X型具體參數舉例：

標稱電源電壓，VT (V)   95

最大速度，nmax (rpm)  3500

連續扭矩，Tc (Nm) @ 20°C  0.21

靜止扭矩，Ts (Nm) @ 20°C  1.19

最大連續功率，功率 (W)  55

當前扭矩下電壓，Ic (A)  1.37

靜止扭矩時電流，IS (A)  8.5

空載電流，INL (A)  0.19

扭矩常數，KT (Nm/A)  0.165

反電動勢常數，Ke (V/krpm） 17.4

直流電阻，R (Ω)  10.4

電感，L (mH)  14.4

電子時間常數，τe（msec）  1.4

機械時間常數，τm（msec）  19

慣性，JM (kgcm2) 不包括反饋  0.49

重量，M (kg)，不包括反饋  1.6

靜摩擦力，TF (Nm)  0.017

粘性阻尼，F1 (Nm/krpm)   0.003



Callan直流伺服電機C4-16X型特點：

確保極低的齒槽轉矩值。 繞組可在 12、24、28 和 75V 直流電壓下運行。轉子包含一個剛性熔斷換向器，并在高質量滾珠軸承中運行。 標準選項包括一系列行星齒輪箱和多個反饋選項。 提供兩種基本長度，連續輸出扭矩為 0.2Nm 和 0.4Nm



Callan直流伺服電機C4-16X型規格：

扭矩（牛米）：0.2 至 0.4

電壓直流 （V）：12 到 90

速度（轉/分）：8000

框架尺寸（直徑）：

電極桿直徑 （直徑）：6 和 8



Callan直流電機C4-16X型應用：

開門、醫療設備、晶圓紡紗、辦公機器、X-Y 工作臺、協調測量機等。稀土磁鐵的使用確保了緊湊的電機幾乎不會消磁。



Callan直流電機其他型號：

Callan C4-16X-00000-000

Callan C4-16X-0000T-000

Callan C4-16X-00001-000

Callan C4-16X-AA000-000

Callan C4-16X-BA000-000

Callan C4-16X-01000-000

Callan C4-16X-10000-000

Callan C4-16X-0000F-000

Callan C4-16X-0000N-000

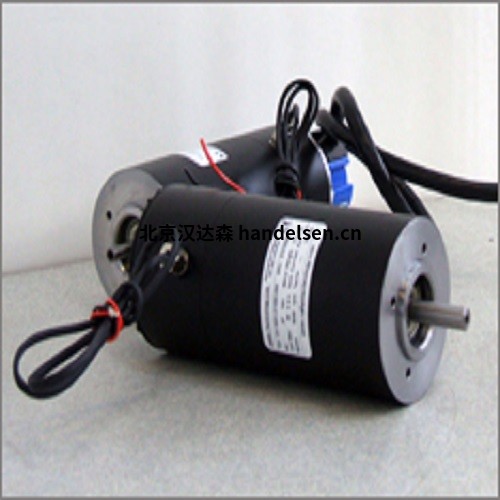

Callan C4-16X型直流電機
