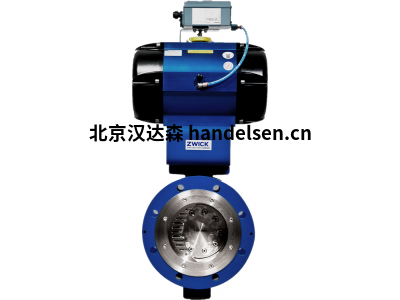

Zwick Armaturen TRI-CON 系列蝶閥
TRI-CON 系列的標準范圍包括 DN 50 - 2200 的公稱直徑以及PN 10 - 160 的壓力等級（ANSI 150 - 1500 級的英制公稱直徑）。
TRI-CON 系列提供全系列的常見外殼形狀。雙法蘭接頭有短和長兩種長度可供選擇，法蘭接頭和焊接接頭均采用所有常見材料。
由于該產品的許多特殊技術特性，例如由層狀密封件和不銹鋼密封座組成的錐形密封元件，TRI-CON 系列是適用于許多不同應用的普遍適用的產品。
這些配件用于在高達 815°C 的低溫和高溫范圍內排放氣體、液體、熱水或蒸汽。其他重要的應用領域是化學和石化行業——尤其是在關鍵應用中。
一般特征
三重偏心設計
金屬密封
壓力等級 PN 10、16、25、40、63、100、160
ANSI 150/300/600/900/1500
符合 DIN EN 12266-1 的泄漏率 A
溫度范圍從 -215°C 到 +815°C
公稱尺寸范圍 DN 50-2200
開合時無摩擦無卡紙
真空密封
由不銹鋼制成的層狀密封圈和外殼座
防吹出軸 / API 609 可選
鑄鋼、不銹鋼、特殊鋼
根據 BS 6755 和 API 607 第 5 版的兩個流向進行防火測試。
根據客戶要求進行特定優化
TA Luft I & II
雙阻塞和泄放設計
安全等級 3
環保署 21
Zwick Armaturen TRI-CHECK 系列止回閥基于與 TRI-CON 系列蝶閥相同的三偏心幾何結構。翻蓋的平穩打開和關閉可最大限度地減少自然磨損。
通過浮動、自定心盤上的層狀密封進行密封的技術原理，也能在這里保證100% 的密封性*的要求。
TRI-CHECK 止回閥在過去的二十年中已經證明了自己，特別是作為泵保護裝置。可定制止回閥的多種變體使 TRI-CHECK 成為真正的多面手。
無論是作為組合式關閉/止回閥還是作為具有自動開啟和關閉輔助功能的止回閥，止回閥的設計都可以輕松適應客戶的個性化需求。
與法蘭表面對角布置的閥座減少了流動阻力并改善了流動性能。這種幾何設計還導致閥門的旋轉范圍減小，從而可以更快地到達關閉過程的理想位置。
通過使用最新的 EFD 模擬技術，TRI-CHECK 系列的設計得到永久性改進并適應客戶的相關要求，以便客戶獲得個性化定制的產品。
TRI-BLOCK 系列可在閥殼中實現冗余關閉。TRI-CON 系列的兩個蝶閥，采用經過驗證的三偏心金屬密封原理和集成的中間膨脹（排放口），可以在一個閥門中實現。
該閥可以用兩個截止閥和一個連接件來代替實踐中經常使用的解決方案。僅需要一個驅動器這一事實也非常重要。
Zwick TRI-BLOCK 系列的獨特設計，具體表現為兩個蝶閥的軸之間的機械連接，使得僅用一個驅動/齒輪裝置操作成為可能，并且仍然在兩個蝶閥中實現 100% 密封性.
