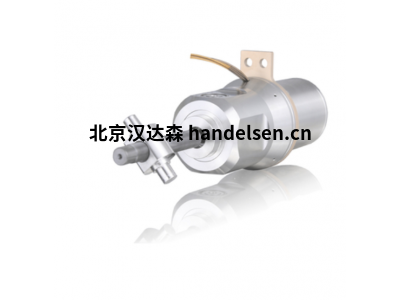

phytron技術細節

閱讀更多：phy MOTION TM產品概念 - 用于步進電機的可自由編程運動控制器

特征

• 新：集成功率級高達 120 V、15A
• 新：帶安全扭矩關閉 (SIL 3 / PLe) 的模塊
• 新：可選的集成電源
• 每個軸已包含 2 個限位開關和 1 個參考開關（電氣隔離）
• 每個軸通過子模塊可選編碼器 (ENDAT / SSI)、旋轉變壓器和溫度評估 (Pt / K 元件)
• 插補（每個分度模塊 2 個圓形軸和另外兩個線性軸）
• I/O 模塊（數字 8/8；模擬 4/4）
• 腳本程序管理
• 使用免費的 phyLOGICTM 協議和軟件進行直接的編程
• 多種 HMI 接口：可選的集成觸摸顯示器、外部觸摸終端、BT5 AM 操作面板或通過藍牙的安卓平板電腦。
• LabVIEW®-VI for phy MOTION TM
• 新：用于phy MOTION TM的 EPICS 驅動程序

主機接口

• USB 和其他可選：以太網、ProfiBus/ProfiNet、CAN、RS 485、RS 232、RS 422、藍牙……

供應

• 主電源和中間電源模塊 24 至 70 V DC

住房

• 工作臺、導軌、子機架或墻壁安裝
• 可變外殼尺寸（標準尺寸為 6、8、10、21 個插槽）

模塊

• 1軸步進電機驅動（I1AM01）
• 4軸高端分度器（I4XM01）
• APS功率級的載板模塊(INAM01)
• 外部功率級分度器  (I1EM02)
• 索引器接口 (EXAM01)
• 數字 I/O (DIOM01)
• 模擬輸入和輸出 (AIOM01)
• PID調節模塊（PIDM01）
• 集成觸控面板 (TPM01)
•
• phytron SPH1013-4821 W
• phytron MCM01 - RSS01
• phytron MCM02 - PBS01
•
• TM StepDrive 1x24..48V/5A
• 與 Siemens 協作，用于 SIMATIC ET 200 ® SP 的帶集成功率級的步進電機驅動器
• 在模塊化 PLC 系統中控制和驅動步進電機：TM StepDrive 技術可確保高精度電流調整，并使用 200步進電機實現高達 1/256 步的精細定位（每轉約 51,200 個位置（0.0070°/步） ）。
•

• 技術細節TM StepDrive-24-48v-5a

  • 用于 SIMATIC ET 200 ® SP的帶集成功率級的步進電機控制器
  • TM StepDrive 1x24..48V/5A 模塊成功完成了西門子執行的系統測試。
  • 適用于采用 4-、(6-) 或 8 引線接線的 2 相步進電機的雙極控制
  • 5 A PEAK相電流，增量為 100 mA
  • 24 至 48 V DC電源
  • 高達 1/256 微步
  • 物理分辨率：約。每轉 51,200 個位置（0.0070°/步）。應考慮使用帶計數器的編碼器進行微定位。
  • 步進頻率：250,000 步/秒
  • 限位和參考開關的三個數字輸入
  • 診斷 LED（集體錯誤、電源、停用、數字輸入、電機運行）
  • 兩種操作模式：定位和工藝對象模式
  • 兩種連接類型：功率級和分度器
  • 在線控制器參數設置和診斷
  • 通過 STEP ® 7、TIA Portal ®（從 V15 版本開始）或通過 GSD(ML) 文件進行編程
  • 工作溫度：0 至 +60 °C
  • 防短路、過載保護
  • 認證：CE
