產品介紹
rotal
ink 直流步進電機
rotalink 提供最廣泛的永磁和混合步進電機，具有精確的數字運動控制、精確的軸位置控制、寬扭矩范圍和步距角精度。
rotalink 直流步進電機需要驅動電子設備來控制開關電機繞組的電脈沖
電機可配備特殊軸，包括絲杠，并與專用齒輪箱和標準雙線編碼器接口。
對于要求速度小于 5rpm 和扭矩大于 1Nm 的應用，可將永磁步進電機組合變速箱上；
如果需要小于 5rpm 的速度和小于 1Nm 的扭矩，可使用永磁或不帶齒輪箱的混合步進電機；
對于需要速度大于 5rpm 的應用，建議使用混合式步進電機；
如果精度比功率重要，那么無刷齒輪電機可能值得考慮。
步進電機有兩種繞組；雙極（通過只有四根引線來識別）和單極。雙極繞線電機可提供更高的扭矩和速度，但實現這一目標所需的外部驅動電路更為復雜。
rotalink 直流步進電機分類：
rotalink 永磁雙極步進電機
rotalink 混合雙極步進電機
rotalink 混合雙極步進電機
步進電機使用永磁轉子和由兩個電磁線圈形成的定子，按一定順序循環通電方式，將使轉子穩定地向一個方向移動。
“混合”步進電機結構結合了兩種轉子制造方法：可變磁阻和永磁體，從而提高了分辨率和扭矩。
rotalink 混合雙極步進電機具體型號：
rotalink M142618M426
rotalink M173118K430
rotalink M173118K45.0
rotalink M173118K488
rotalink M234118C464
rotalink M237618K48.4
M142618M426 型號參數
保持扭矩 65.0mNm
步距角 1.8°
步進精度 ± 5%
轉子慣量 1.1 kgm2x10^-6
溫升 80°C（最大值）
環境溫度。 范圍 -20°C 至 +50°C
絕緣電阻 100MΩ (min) at 500V DC
介電強度 500V AC 1min
徑向游隙 0.02mm (max.)
450g負載
重量 150g
M173118K430型號參數
一般規格
保持扭矩 208.0mNm
步距角 1.8°
步進精度 ± 5%
轉子慣量 3.4 kgm2x10^-6
溫升 80°C（最大值）
環境溫度。 范圍 -20°C 至 +50°C
絕緣電阻 100MΩ (min) at 500V DC
介電強度 500V AC 1min
徑向游隙 0.02mm (max.)
450g負載
重量 200g

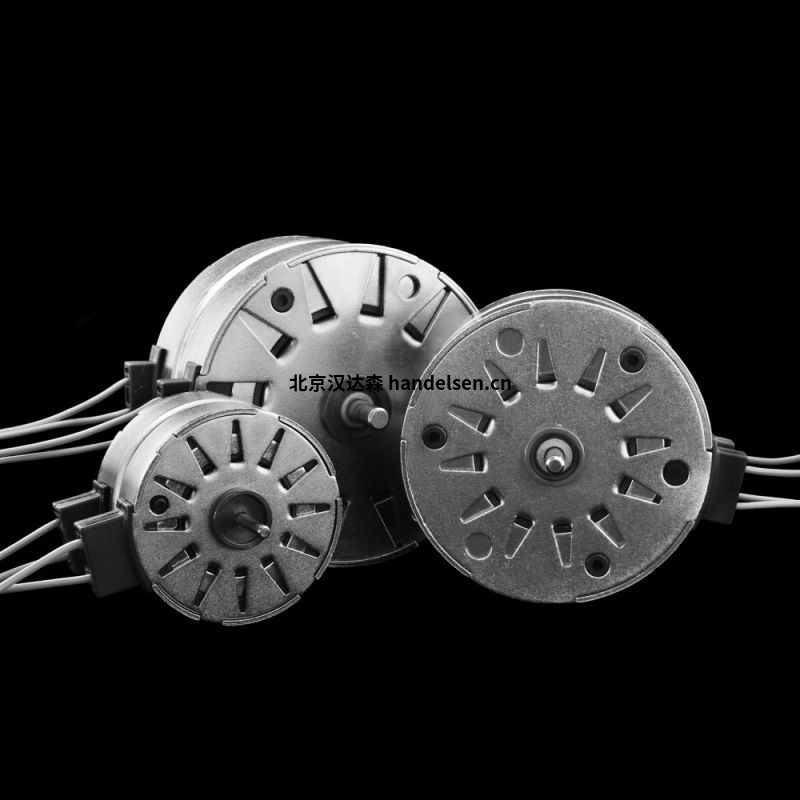

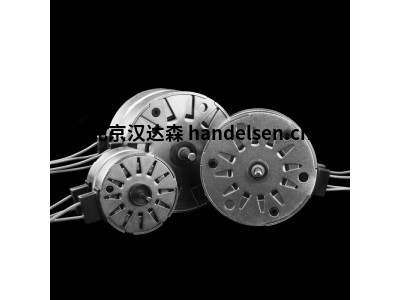

rotalink 永磁雙極步進電機
永磁步進電機的磁極應用于無特征的磁性材料圓柱
永磁步進電機可以在低速時比同等成本的混合式步進電機產生更大的扭矩
rotalink 永磁雙極步進電機具體型號：
rotalink S3522-A2-48-01X
rotalink S5125-AX-48-01X
rotalink S5936-AX-48-01X
rotalink SB2513-024-021-06
rotalink SB2513-024-085-12
rotalink SB2513-048-200-24
rotalink S3522型號
一般規格
保持扭矩 21mNm
步距角 7.5°
轉子慣量 0.5 kgm2x10^-6
溫升 60°C
環境溫度。 范圍 -5°C 至 +50°C
介電強度 500V AC 1sec
重量 80g
電機選項
軸徑 (ØD) - 2mm
安裝 - 夾子 (C)，轉接板 (S)
交流電壓/相電阻
替代引線長度
