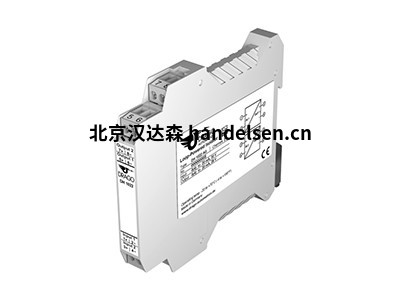

DRAGO信號隔離器

名稱：  DRAGO信號隔離器

型號：  DH 11000

品牌：  DRAGO

產地：  德國



DRAGO自動化有限公司已生產并自2002年起提供高品質的信號轉換器，DRAGO提供特別耐用，可靠的組件自動化技術，既為標準的部門和解決方案，以滿足個性化需求。DRAGO希望DRAGO的客戶能夠以更大的經濟效益工作。基于多年的經驗，DRAGO Automation GmbH開發和制造用于自動化技術的最新電子元件。基于特殊的設計理念，他們也可以經濟地為小批量提供定制的解決方案,他們憑借多年的經驗和專業知識，隨時為您提供關于您的測量技術要求的專業建議。1、德國DRAGO信號隔離器產品介紹

輸入回路供電的隔離器DH 11000為0(4)至20 mA標準信號提供電流隔離，同時以高精度將測量信號傳輸到輸出。單元避免干擾電壓殘留，有效抑制寄生噪聲。2.3 V的極低壓降和高精度相結合，使DH 11000成為系統設計的首選。智能設計及其對高度集成組件的避免導致極長的使用壽命和可靠性-沒有任何測量信號的錯誤。DH 11000不需要額外的電源，因為輔助電源是從輸入信號中獲得的，不會造成失真。這不僅可以節省安裝成本，還可以提高可靠性。



2、德國DRAGO信號隔離器產品描述

隔離放大器DB 6200用于雙極和單極工業信號的隔離和轉換。由于易于選擇輸入和輸出范圍，新的通用電源和超小型隔離放大器適合靈活使用。高可靠性和保護性隔離是使DB 6200無與倫比的進一步特性。這些可以隨時通過DIP開關設置輕松重新配置。然后可以在前面板上的調零/掃描電位計上執行后續的重新調整或測量范圍補償。通過使用DIP開關，截止頻率也可以適應測量任務。12.5 mm外殼，帶插入式螺釘接線端子。



3、德國DRAGO信號隔離器產品應用

12.5毫米寬的小外殼可節省開關柜中的空間，并通過實用的插入式螺釘接線端子方便組裝。對于范圍設置，安裝了一個簡單的外殼解鎖裝置，可以輕松接觸到安裝導軌上的所有控制元件。用于20至253 V AC/DC的新型通用電源組意味著DB 6200可以在世界任何地方使用所有主電源。機組的高效率大大有助于減少機組自身的發熱。這體現在極高的可靠性和長期穩定性上。設備前面的綠色LED用于監控電源。根據EN 61140的保護隔離通過符合EN 61010–1的加強絕緣達到300 V AC/DC，適用于所有電路之間的過電壓類別II和污染等級2。



DRAGO隔離器,DRAGO信號隔離器,德國DRAGO,德國信號隔離器



4、德國DRAGO信號隔離器產品特征

隔離放大器DB 68用于雙極和單極標準信號的隔離和轉換。對于僅使用一種信號組合的應用，隔離放大器DB 68提供了一種經濟高效的替代方案。輔助電源的交叉連接器確保安裝快速簡便。寬度為11.2 mm的纖薄外殼為DIN導軌節省了大量空間。如果需要，可以在前蓋后面的歸零/掃描電位計上執行測量范圍補償。模擬信號處理以較短的響應時間和出色的輸出信號再現保證了精確的測量值。保護隔離和24 V AC/DC電源使DB 68普遍適用于所有測量和工業應用以及樓宇自動化。



5、德國DRAGO信號隔離器產品原理

隔離放大器DN 240M用于隔離和轉換0至20 mA、4至20 mA和0至10 V標準信號。其高可靠性和成本優化設計使DN 240M成為客戶應用的首選。DN 240M在其價格等級中獨一無二，由于校準范圍，提供了應用靈活性。所需的輸入和輸出范圍可以通過端子引腳輕松設置，并且由于選擇了校準范圍，因此無需進一步調整。高度為15.5 mm的扁平模塊用于PCB組裝，節省了客戶應用中的空間，用于PCB組裝的超小型外殼15.5 mm扁平模塊。



6、德國DRAGO信號隔離器產品參數

①輸入信號：0(4)至20 mA

②工作電流：<200µA

③電壓下降：<2.3V

④超載：≤50毫安，30伏

⑤輸出信號：0(4)至20 mA

⑥加載：600歐姆

⑦截止頻率-3 dB：100赫茲

⑧響應時間T 99：5毫秒

⑨殘余紋波：<10 mVrms
