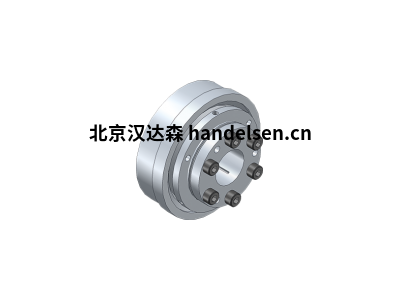

GERWAH 金屬波紋管聯軸器系列
慣性矩和重量是用最大孔徑計算的。
訂購示例 EKN
系列
長度/長度孔徑
孔徑d1
孔徑d2
EKN 20 26 6 10
鍵槽
特性
不銹鋼波紋管，鋁輪轂
軸公差應在配合公差“g6”或“h7”之內。
接觸面必須無油無油脂
技術數據表中給出的扭矩值
只有遵守所有說明才能安全轉移。
特征
不銹鋼金屬波紋管，鋁制輪轂
軸公差應在配合公差“g6”或“h7”之內
接觸面必須無油無油脂
技術數據表中顯示的扭矩值只能安全傳輸，
如果遵循所有說明。
d1;d2min = 最小孔徑 d1/d2/Min。孔徑 d1/d2
d1;d2max = 最大孔徑 d1/d2/max.孔徑 d1/d2
d1k;d2kmin = 帶鍵槽的最小孔徑 d1/d2 符合 DIN 6885-1
帶鍵槽的最小孔徑 d1/d2根據 DIN 6885-1
d1k;d2kmax = 最大孔徑 d1/d2 帶鍵槽，符合 DIN 6885-1
帶鍵槽的最大孔徑 d1/d2根據 DIN 6885-1
C1 = 輪轂孔中的導向長度，輪轂孔中的導向長度
D1 = 外徑
l = 螺孔中心與輪轂邊緣之間的距離
中心螺孔到輪轂端的距離
L = 總長度d1;d2
最小-最大d1k;d2k
最小-最大尺寸 無鍵槽
帶鍵槽
尺寸 帶鍵 C1 D1 I L
孔徑 < dmin 時，聯軸器的額定扭矩 MN 的傳遞不再得到保證。但是，可以提供孔徑 < dmin 的版本。
聯軸器的傳遞扭矩 T 在鉆孔 < dmin 的情況下無法再得到保證。但是，可以提供鉆孔 < dmin 的類型
GERWAH 金屬波紋管聯軸器系列
