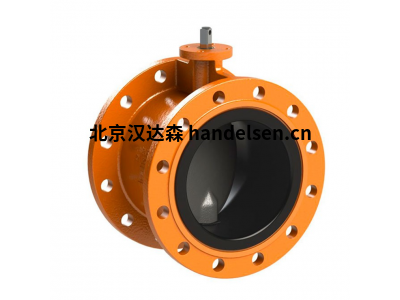

WOUTER WITZE 橡膠襯里蝶閥 EVBS系列

特點

短型晶圓面對面，帶有符合 ISO PN10/16 法蘭標準的導向耳

帶 4 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝 減壓下可選的在線負載

可選減壓下的在線工作

規格

體型

半凸耳式

法蘭模式

EN 1092 PN 10/16

機身材質

灰口鑄鐵

球墨鑄鐵

設計壓力

16 巴 / 232 磅/平方英寸

密封

橡膠座

標準直徑

公稱直徑 (MM) | 尺寸（英寸）

操作、動作和控制

杠桿

蝸輪

氣動執行器

電動執行器

液壓執行器

WOUTER WITZE 橡膠襯里蝶閥 EVCS系列

特點

短型晶圓面對面，帶導向耳，符合 150 級和 PN6 法蘭標準

帶 4 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝

可選減壓下的在線工作

短型，從 DN 50 起，帶定心凸耳

規格

體型

晶圓類型

法蘭模式

EN 1092 PN 6，

ASME B16.5 分類 150

MSS SP 44 分類 150

機身材質

灰口鑄鐵

球墨鑄鐵

鑄鋼

不銹鋼鑄件

鋁青銅/青銅

設計壓力

16 巴 / 232 磅/平方英寸

操作、動作和控制

杠桿

蝸輪

氣動執行器

電動執行器

液壓執行器

WOUTER WITZE 橡膠襯里蝶閥 EVMS系列

特點

短型晶圓面對面單（單）法蘭

通過螺栓連接到其中一個管道法蘭的線末端負載

規格

體型

單法蘭對夾式

機身材質

灰鑄鐵 Nodulair 鑄鐵

密封

橡膠座

設計壓力

16 巴 / 232 磅/平方英寸

操作、動作和控制

蝸輪

氣動執行器

電動執行器

液壓執行器

?

WOUTER WITZEL 高性能蝶閥 Econaxe W201

特點

全額定等級 150 (20bar)，短圖案晶圓面對面

帶 2 個螺栓導向凸耳的環型，便于在管道法蘭之間組裝

規格

體型

晶圓類型

機身材質

不銹鋼鑄件，可根據要求提供其他材料

密封

RTFE 座椅

RTFE – 防火座椅

法蘭模式

EN 1092 PN 6、16

ASME B16.5 氯。150

日標 5K、10K、16K

MSS SP 44 氯。150

設計壓力

最大 20 巴
