產品介紹
SEIKA 傳感器 SBG2U
特征
堅固的壓鑄鋁外殼 (IP65)
剛性 3.2mm 厚基板 PCB 的無扭曲 4 點緊固
具有 0...5V 信號輸出的集成信號調節器
廣泛的溫度漂移補償
9V ... 30V 電源電壓
輸出信號校準到客戶的規格
傳感器和信號調節器與外殼電氣隔離
EMC 認證
高度穩定的傳感器電源電壓
5V參考電壓可用
可編程動態響應
高抗機械過載能力
描述

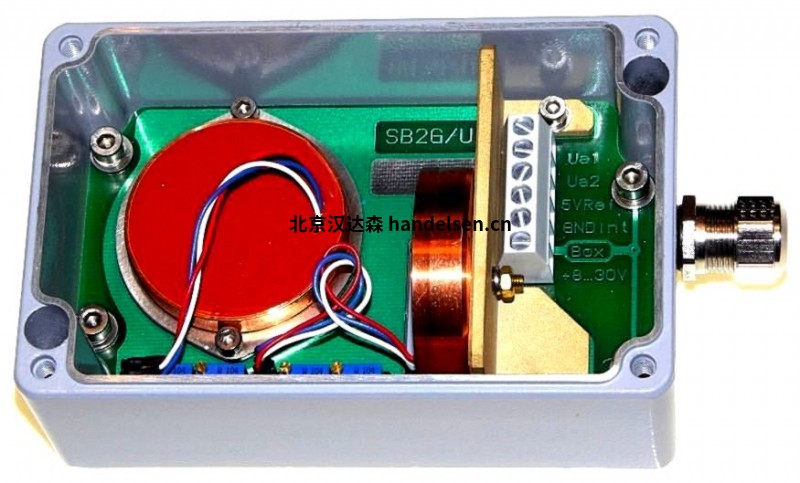

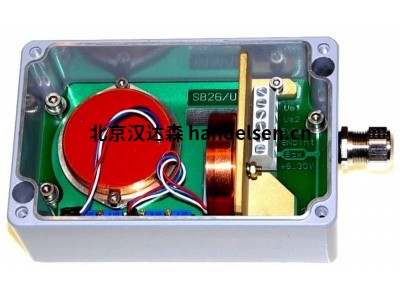

SBG2U 是一種壓鑄鋁外殼 (IP65)，帶有兩個集成的 NG 系列傳感器，用于測量沿兩個軸的傾角。
除了傳感器之外，該盒子還包含兩個信號調節器，每個信號調節器都有一個 0 ... 5V 輸出信號和一個高度穩定的電源電壓，可以在外部用作參考。此外，信號調節器包括一個有源低通濾波器，其上限截止頻率/穩定時間可以調整以適應測量任務，以及噪聲電壓濾波器以保證 EMC。
通過將傳感器和信號調節器與外殼電氣隔離，消除了由不需要的接地電流引起的干擾信號。
與 SB2I 不同，SBG2U 可以容納更大的傳感器，例如 NG 系列，這些傳感器具有更高的測量精度。一個特殊的電子溫度補償系統可以顯著降低傳感器的溫度靈敏度。
緊湊的 PG 電纜接頭和緊湊的外殼尺寸使這種高質量的測量系統能夠在惡劣的操作條件下使用。
應用
SBG2U 適用于需要沿兩個軸測量傾斜度并返回 0 ... 5V 輸出信號的惡劣操作條件下的應用，其中有足夠的空間，不需要使用更小的 SB.. 外殼。除了為較小的 SB.. 外殼列出的應用領域外，SB2G 特別適用于汽車溫度范圍內的精確測量，其中小的線性偏差和溫度誤差至關重要。
技術參數
端子 6 x 1.5mm2
電纜固定 M12 x 1.5 電纜接頭夾緊范圍 6 - 7.5 mm
測量范圍、分辨率等取決于所使用的傳感器
防護等級 IP65
安裝方向 壁掛式
電源電壓 9V ... 30V
工作電流約 12毫安
歸一化輸出電壓范圍 0.5V ... 4.5V
輸出零點 2.5Volt
最大輸出電壓范圍 0.05V ... 4.95V
輸出阻抗 100 Ohm
電容輸出負載能力任意，考慮到動態要求
參考輸出電壓 5±0.005 Volt (max.0.5mA)
可調變量零（2.5V），放大
低通濾波器有源，三階，最小紋波
工作溫度 -40...+85°C
