BALANCE SYSTEMS VM9GA Easy-2 桌子，普通外徑 – 50 毫米滑軌

BALANCE SYSTEMS VM9GA Easy-2 機架，普通外徑 – 50mm 滑軌

BALANCE SYSTEMS VM9GA Easy-2 桌子，普通外徑 – 100mm 滑軌

BALANCE SYSTEMS VM9GA Easy-2 機架，普通外徑 – 100mm 滑軌

BALANCE SYSTEMS 測量系統 VM9-EASY3 的配置，用于在過程中測量光滑直徑和軸向定位（主動和被動）

BALANCE SYSTEMS VM9GA Easy-3 表，IPG+FLAG – 100mm 滑軌

BALANCE SYSTEMS VM9GA Easy-2 機架，IPG+FLAG – 100mm 滑軌

套件編號 p/n 說明 放大器儀表組

1 9GA09E20001000 VM9GA Easy-2 工作臺，普通外徑 - 50mm 滑軌 9VM09GAE200000 9TGE2050000000

2 9GA09E20001010 VM9GA Easy-2 機架，普通外徑 - 50mm 滑軌 9VM09GAE200010 9TGE2050000000

3 9GA09E20003000 VM9GA Easy-2 工作臺，普通外徑 - 100mm 滑軌 9VM09GAE200000 9TGE2100000000

4 9GA09E20003010 VM9GA Easy-2 機架，普通外徑 - 100mm 滑軌 9VM09GAE200010 9TGE2100000000

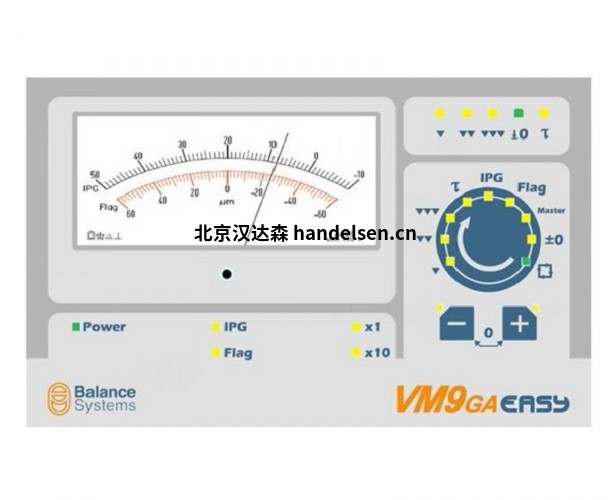

技術數據 VM9-GA EASY 2 VM9-GA EASY 3

機架或桌面安裝

電源 18-30 Vdc – 最大 30 W

顯示帶自動量程的模擬

測量系統 公制

測量單位 µm（微米）

量程系數 x1, x10 自動

IPG 的范圍（直徑）范圍 x1：-10 .. +50 µm

范圍 x10：-100 .. +500 µm

標志范圍（軸向位置） n.a.范圍 x1：-60 .. +60 µm

范圍 x10：-600 .. +600 µm

偏移校正步長 1 µm

用于直徑過程控制的程序 - 用于控制進給速率的 IPG 4 命令（粗加工、精加工、停頓、循環結束）

被動軸向定位程序 - 標志 n.a.可用的同步配額

在模擬接口上

測量傳感器的種類 LVDT / HBT

串行接口 RS232C（保留用于服務） n.a.

模擬輸出 n.a. 0..10V，-10..+10V，可編程

與 PLC/NCU 數字 I/O 接口，24V 光電隔離灌源，25 針 D-Sub 連接器

防護等級 (IEC 60529) IP54（前側 – 儀表板） – IP20（后側）

3鍵多功能鍵盤

工作溫度范圍 0° .. 55° C

工作相對濕度范圍 0 .. 98 % 無冷凝

尺寸 (WxHxP) 108 x 216 x 78 毫米

重量 1,5 公斤
